Efter avsvalnandet borttages järntrådsringen, B fig. 2,
från spolen och omlindas med ett enkelt lag av
kautschukisoleringsband.

Ringen uppdelas nu i tolv lika delar, och linjer
uppdragas runt omkring ringen, delande densamma i tolv lika
stora segment, såsom av fig. 3 framgår.

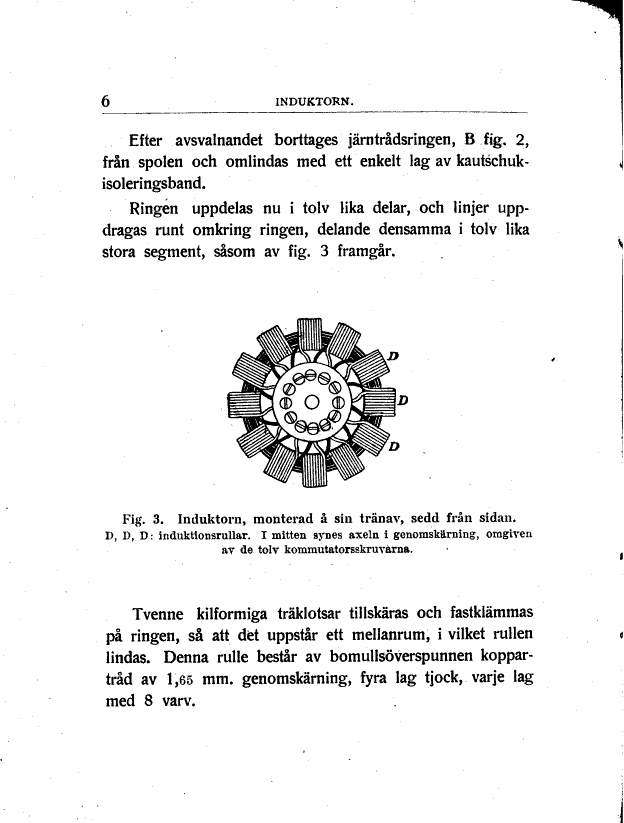

Fig. 3. Induktorn, monterad å sin tränav, sedd från sidan. D, D, D: induktionsrullar. I mitten synes axeln i genomskärning, omgiven av de tolv kommutatorsskruvarna.

Tvenne kilformiga träklotsar tillskäras och fastklämmas
på ringen, så att det uppstår ett mellanrum, i vilket rullen
lindas. Denna rulle består av bomullsöverspunnen koppartråd
av 1,65 mm. genomskärning, fyra lag tjock, varje lag
med 8 varv.
