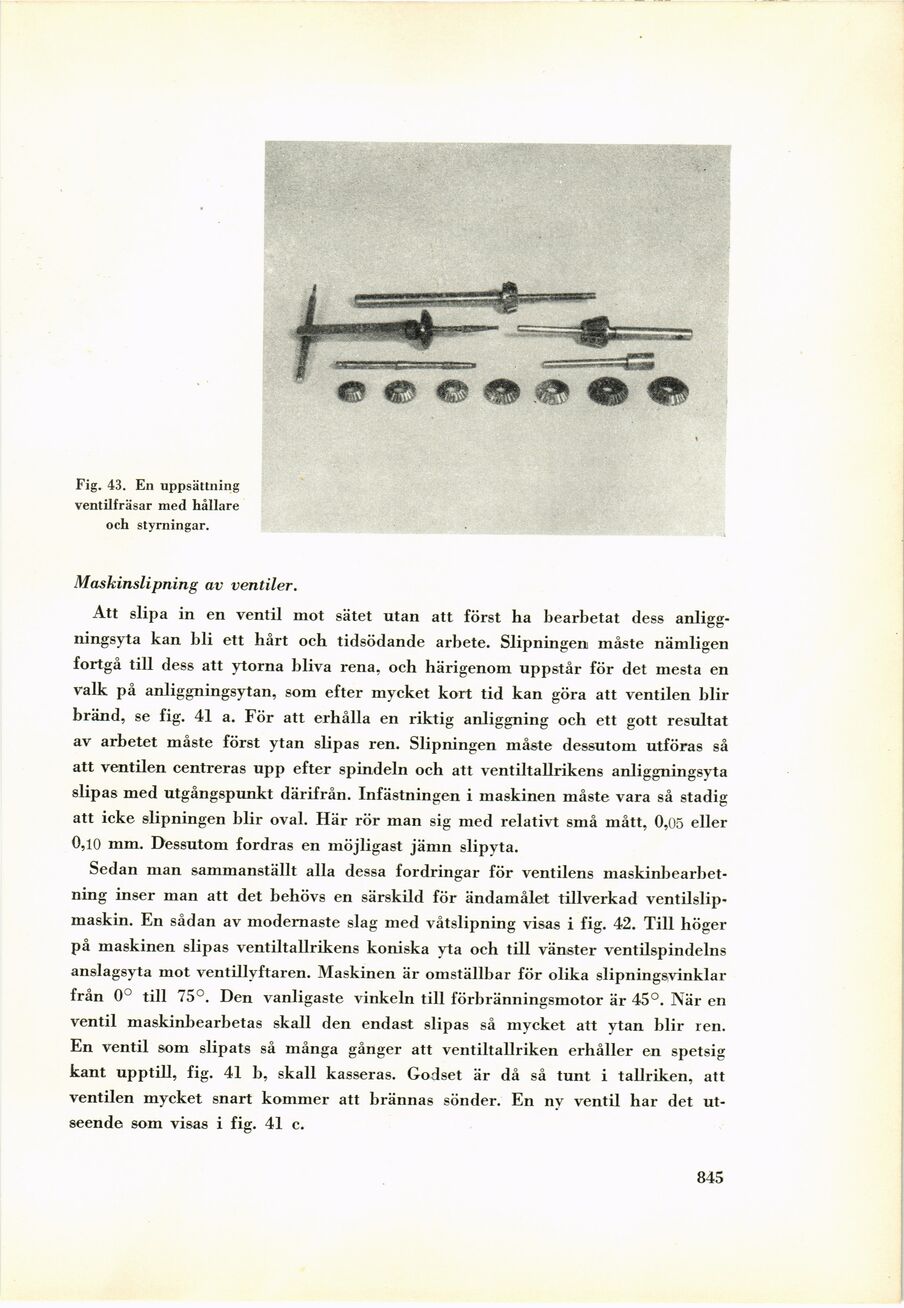

Fig. 43. En uppsättning
ventilfräsar med hållare
och styrningar.
Maskinslipning av ventiler.
Att slipa in en ventil mot sätet utan att först ha bearbetat dess
anliggningsyta kan bli ett hårt och tidsödande arbete. Slipningen måste nämligen
fortgå till dess att ytorna bliva rena, och härigenom uppstår för det mesta en
valk på anliggningsytan, som efter mycket kort tid kan göra att ventilen blir
bränd, se fig. 41 a. För att erhålla en riktig anliggning och ett gott resultat
av arbetet måste först ytan slipas ren. Slipningen måste dessutom utföras så
att ventilen centreras upp efter spindeln och att ventiltallrikens anliggningsyta
slipas med utgångspunkt därifrån. Infästningen i maskinen måste vara så stadig
att icke slipningen blir oval. Här rör man sig med relativt små mått, 0,05 eller
0,10 mm. Dessutom fordras en möjligast jämn slipyta.
Sedan man sammanställt alla dessa fordringar för ventilens
maskinbearbet-ning inser man att det behövs en särskild för ändamålet tillverkad
ventilslip-maskin. En sådan av modernaste slag med våtslipning visas i fig. 42. Till höger
på maskinen slipas ventiltallrikens koniska yta och till vänster ventilspindelns
anslagsyta mot ventillvftaren. Maskinen är omställbar för olika slipningsvinklar
från 0° till 75°. Den vanligaste vinkeln till förbränningsmotor är 45°. När en
ventil maskinbearbetas skall den endast slipas så mycket att ytan blir ren.
En ventil som slipats så många gånger att ventiltallriken erhåller en spetsig
kant upptill, fig. 41 b, skall kasseras. Godset är då så tunt i tallriken, att
ventilen mycket snart kommer att brännas sönder. En nv ventil har det
utseende som visas i fig. 41 c.
