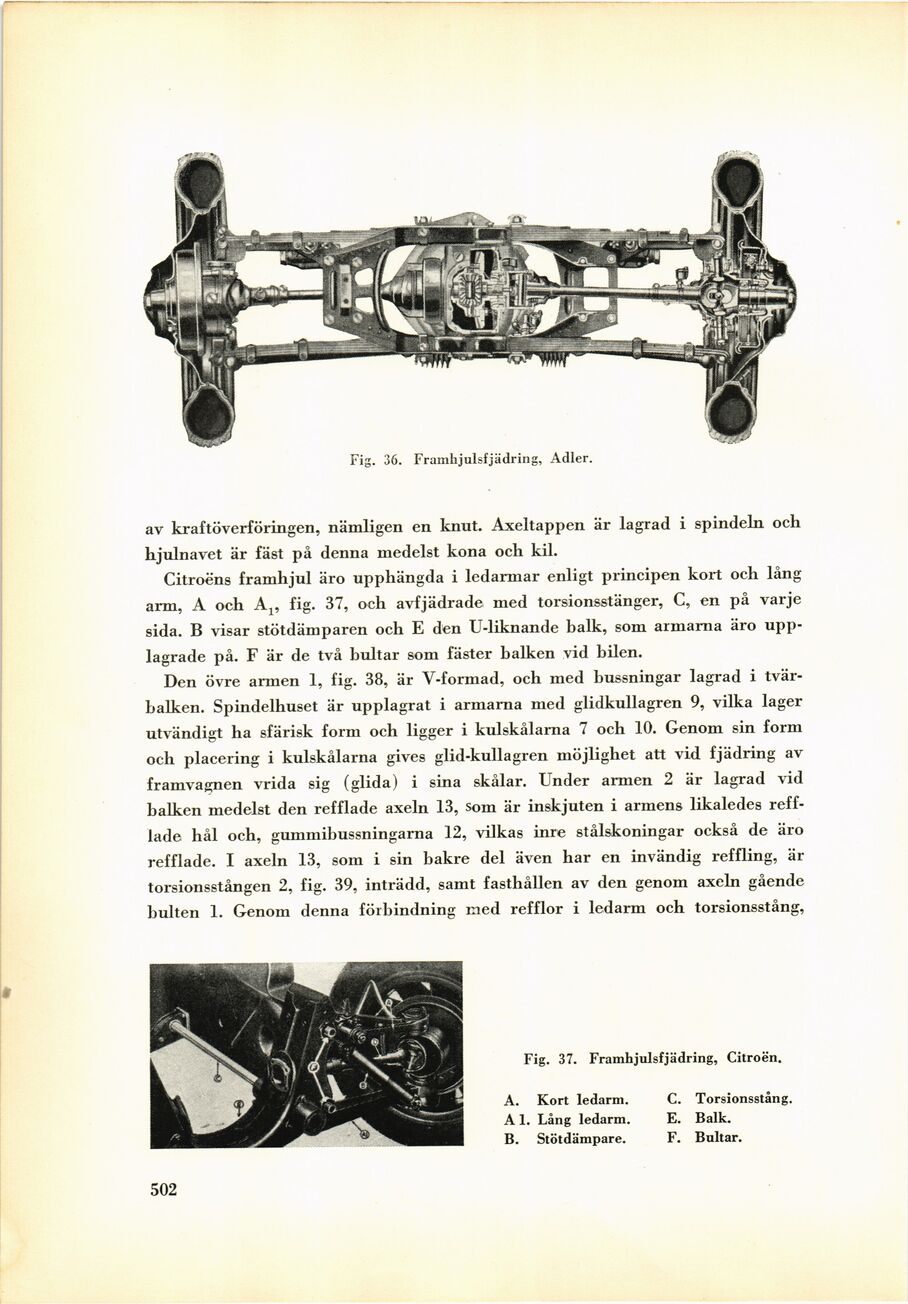

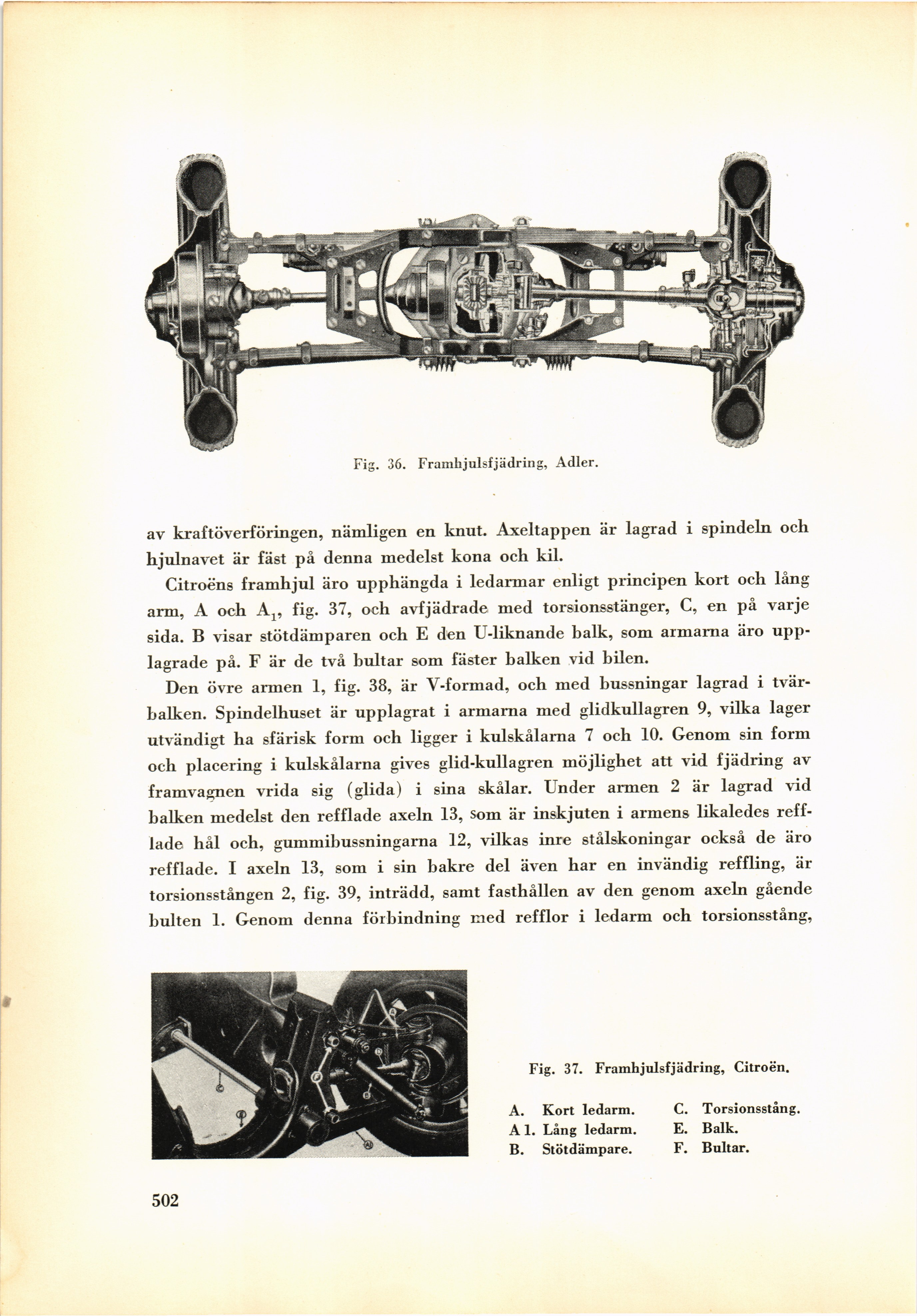

Fig. 36. Framhjulsfjädring, Adler.
av kraftöverföringen, nämligen en knut. Axeltappen är lagrad i spindeln och
hjulnavet är fäst på denna medelst kona och kil.
Citroëns framhjul äro upphängda i ledarmar enligt principen kort och lång
arm, A och Av fig. 37, och avfjädrade med torsionsstänger, C, en på varje
sida. B visar stötdämparen och E den U-liknande balk, som armarna äro
upplagrade på. F är de två bultar som fäster balken vid bilen.
Den övre armen 1, fig. 38, är V-formad, och med bussningar lagrad i
tvär-balken. Spindelhuset är upplagrat i armarna med glidkullagren 9, vilka lager
utvändigt ha sfärisk form och ligger i kulskålarna 7 och 10. Genom sin form
och placering i kulskålarna gives glid-kullagren möjlighet att vid fjädring av
framvagnen vrida sig (glida) i sina skålar. Under armen 2 är lagrad vid
balken medelst den refflade axeln 13, som är inskjuten i armens likaledes
refflade hål och, gummibussningarna 12, vilkas inre stålskoningar också de äro
refflade. I axeln 13, som i sin bakre del även har en invändig reffling, är
torsionsstången 2, fig. 39, inträdd, samt fasthållen av den genom axeln gående
bulten 1. Genom denna förbindning med refflor i ledarm och torsionsstång,
