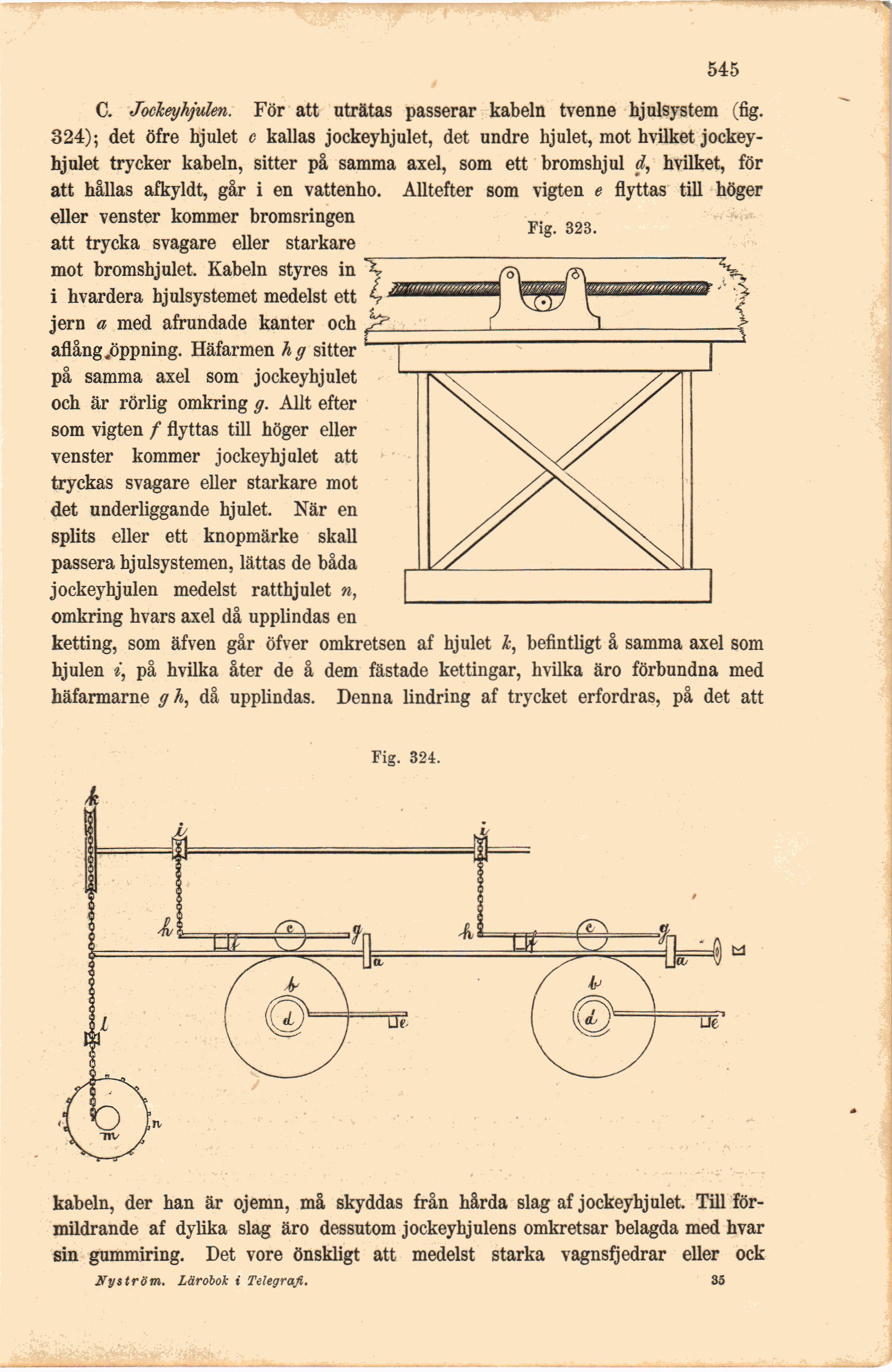

Fig. 323.
•545
C. Jockeyhjulen. För att uträtas passerar kabeln tvenne hjulsystem (fig.
324); det öfre hjulet c kallas jockeyhjulet, det undre hjulet, mot hvilket
jockey-hjulet trycker kabeln, sitter på samma axel, som ett bromshjul d, hvilket, för
att hållas afkyldt, går i en vattenho. Alltefter som vigten e flyttas till höger
eller venster kommer bromsringen
att trycka svagare eller starkare
mot bromshjulet. Kabeln styres in
i hvardera hjulsystemet medelst ett — ■ ......
jern a med afrundade kanter och
aflång.öppning. Häfarmen h g sitter
på samma axel som jockeyhjulet
och är rörlig omkring g. Allt efter
som vigten f flyttas till höger eller
venster kommer jockeyhjulet att
tryckas svagare eller starkare mot
det underliggande hjulet. När en
splits eller ett knopmärke skall
passera hjulsystemen, lättas de båda
jockeyhjulen medelst ratthjulet n,
omkring hvars axel då upplindas en
ketting, som äfven går öfver omkretsen af hjulet k, befintligt å samma axel som
hjulen «’, på hvilka åter de å dem fästade kettingar, hvilka äro förbundna med
häfarmarne gh, då upplindas. Denna lindring af trycket erfordras, på det att
Fig. 324.
kabeln, der han är ojemn, må skyddas från hårda slag af jockeyhjulet. Till
förmildrande af dylika slag äro dessutom jockeyhjulens omkretsar belagda med hvar
sin gummiring. Det vore önskligt att medelst starka vagnsfjedrar eller ock
Nyström. Lärobok i Telegrafi. 35
