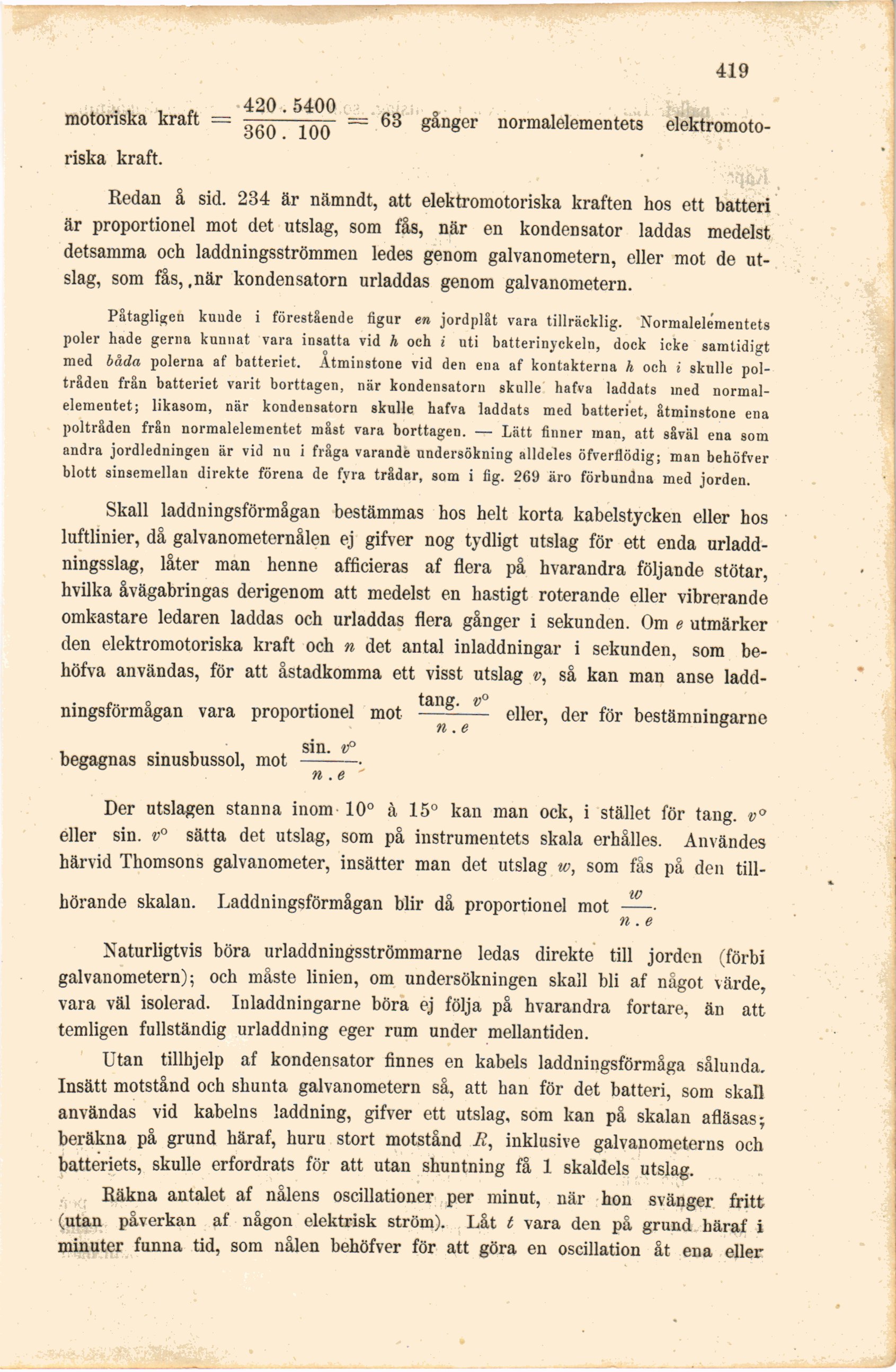

•419
motoriska kraft = ft? = 63 gånger normalelementets elektromoto-
obu . 100
riska kraft.
Redan å sid. 234 är nämndt, att elektromotoriska kraften hos ett batteri
är proportionel mot det utslag, som fås, när en kondensator laddas medelst
detsamma och laddningsströmmen ledes genom galvanometern, eller mot de
utslag, som fås, ,när kondensatorn urladdas genom galvanometern.
Påtagligen kunde i förestående figur en jordplåt vara tillräcklig. Normalelementets
poler hade gerna kunnat vara insatta vid h och i uti batterinyckeln, dock icke samtidigt
med båda polerna af batteriet. Åtminstone vid den ena af kontakterna h och i skulle
poltråden från batteriet varit borttagen, när kondensatorn skulle hafva laddats ined
normalelementet; likasom, när kondensatorn skulle hafva laddats med batteriet, åtminstone ena
poltråden från normalelementet måst vara borttagen. — Lätt finner man, att såväl ena som
andra jordledningen är vid nu i fråga varande undersökning alldeles öfverflödig; man behöfver
blott sinsemellan direkte förena de fvra trådar, som i fig. 269 äro förbundna med jorden.
Skall laddningsförmågan bestämmas hos helt korta kabelstycken eller hos
luftlinier, då galvanometernålen ej gifver nog tydligt utslag för ett enda
urladdningsslag, låter man henne afficieras af flera på hvarandra följande stötar,
hvilka åvägabringas derigenom att medelst en hastigt roterande eller vibrerande
omkastare ledaren laddas och urladdas flera gånger i sekunden. Om e utmärker
den elektromotoriska kraft och n det antal inladdningar i sekunden, som
behöfva användas, för att åstadkomma ett visst utslag v, så kan man anse ladd-
tåll£f V^
ningsförmågan vara proportionel mot ——- eller, der för bestämningarne
sin. tf
begagnas sinusbussol, mot •
Der utslagen stanna inom 10° à 15° kan man ock, i stället för tang. v°
eller sin. v° sätta det utslag, som på instrumentets skala erhålles. Användes
härvid Thomsons galvanometer, insätter man det utslag w, som fås på den till-
to
hörande skalan. Laddningsförmågan blir då proportionel mot–
n. e
Naturligtvis böra urladdningsströmmarne ledas direkte till jorden (förbi
galvanometern); och måste linien, om undersökningen skall bli af något värde,
vara väl isolerad. Inladdningarne böra ej följa på hvarandra fortare, än att
temligen fullständig urladdning eger rum under mellantiden.
Utan tillhjelp af kondensator finnes en kabels laddningsförmåga sålunda.
Insätt motstånd och shunta galvanometern så, att ban för det batteri, som skall
användas vid kabelns laddning, gifver ett utslag, som kan på skalan afläsas;
beräkna på grund häraf, huru stort motstånd R, inklusive galvanometerns och
batteriets, skulle erfordrats för att utan shuntning få 1 skaldels utslag.
Räkna antalet af nålens oscillationer per minut, när hon svänger fritt
(utan påverkan af någon elektrisk ström). Låt t vara den på grund häraf i
minuter funna tid, som nålen behöfver för att göra en oscillation åt ena eller
