•350
väl häfstången sora samtliga staden. När häfstången af ett städ lyftas upp,
upphör hennes beröring med metallstycket, hvilket, enär det har enahanda funktion
som klacken på en vanlig nyckel, vi tills vidare utmärka med benämningen klack.
På bokstafstryckapparaten står, såsom till en del redan uppgifvet är,
förenämnda häfstång i förening med linien, städet i förening med batteriets ena
pol, batteriets andra pol i förening med jorden och klacken i förening med
jorden; den elektromagnetiska apparat, på hvilken strömmen verkar, är insatt
mellan häfstången och linien, hvadan apparaten arbetar för både inkommande
och utgående ström.
Sådan är den enkla idéen för Hughes’ bokstafstrycktelegraf.

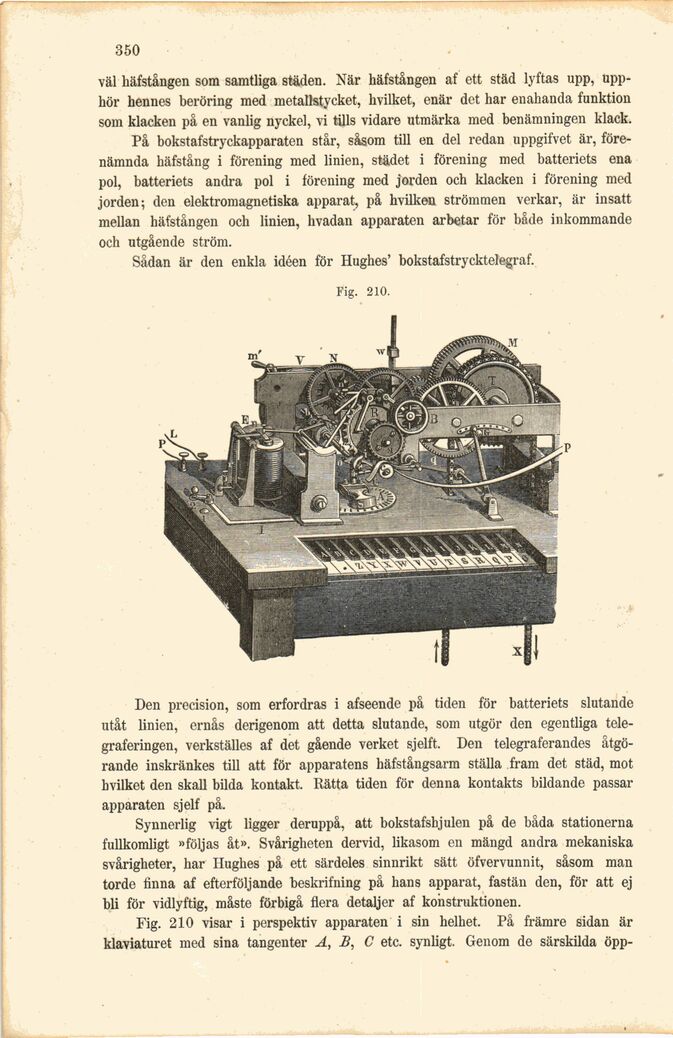

Fig. 210.
Den precision, som erfordras i afseende på tiden för batteriets slutande
utåt linien, ernås derigenom att detta slutande, som utgör den egentliga
telegraferingen, verkställes af det gående verket sjelft. Den telegraferandes
åtgörande inskränkes till att för apparatens häfstångsarm ställa fram det städ, mot
hvilket den skall bilda kontakt. Rätta tiden för denna kontakts bildande passar
apparaten sjelf på.
Synnerlig vigt ligger deruppå, att bokstafshjulen på de båda stationerna
fullkomligt »följas åt». Svårigheten dervid, likasom en mängd andra mekaniska
svårigheter, har Hughes på ett särdeles sinnrikt sätt öfvervunnit, såsom man
torde finna af efterföljande beskrifning på hans apparat, fastän den, för att ej
bli för vidlyftig, måste förbigå flera detaljer af konstruktionen.
Fig. 210 visar i perspektiv apparaten i sin helhet. På främre sidan är
klaviaturet med sina tangenter A, B, C etc. synligt. Genom de särskilda öpp-
