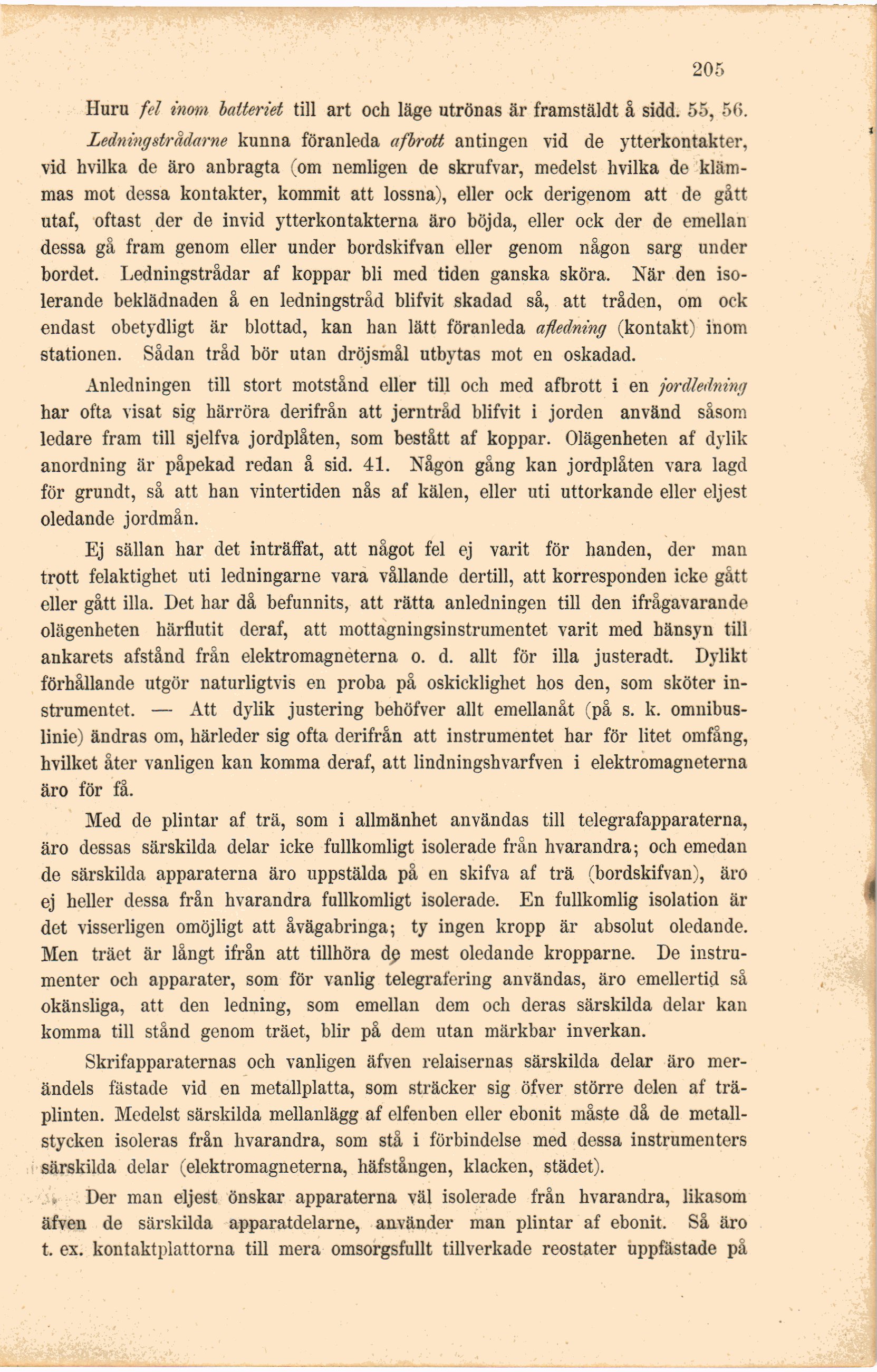

Full resolution (JPEG) - On this page / på denna sida - IX. Linie- och stationsundersökningar
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
205
Huru fel inom latteriet till art och läge utrönas är framstäldt å sidd. 55, 5(>.
Ledning »trådarne kunna föranleda afbrott antingen vid de ytterkontakter,
vid hvilka de äro anbragta (om nemligen de skrufvar, medelst hvilka de
klämmas mot dessa kontakter, kommit att lossna), eller ock derigenom att de gått
utaf, oftast der de invid ytterkontakterna äro böjda, eller ock der de emellan
dessa gå fram genom eller under bordskifvan eller genom någon sarg under
bordet. Ledningstrådar af koppar bli med tiden ganska sköra. När den
isolerande beklädnaden å en ledningstråd blifvit skadad så, att tråden, om ock
endast obetydligt är blottad, kan ban lätt föranleda afledning (kontakt) inom
stationen. Sådan tråd bör utan dröjsmål utbytas mot en oskadad.
Anledningen till stort motstånd eller till och med afbrott i en jordledning
har ofta visat sig härröra derifrån att jerntråd blifvit i jorden använd såsom
ledare fram till sjelfva jordplåten, som bestått af koppar. Olägenheten af dylik
anordning är påpekad redan å sid. 41. Någon gång kan jordplåten vara lagd
för grundt, så att han vintertiden nås af kälen, eller uti uttorkande eller eljest
oledande jordmån.
Ej sällan har det inträffat, att något fel ej varit för handen, der man
trott felaktighet uti ledningarne vara vållande dertill, att korresponden icke gått
eller gått illa. Det har då befunnits, att rätta anledningen till den ifrågavarande
olägenheten härflutit deraf, att mottagningsinstrumentet varit med hänsyn till
ankarets afstånd från elektromagneterna o. d. allt för illa justeradt. Dylikt
förhållande utgör naturligtvis en proba på oskicklighet hos den, som sköter
instrumentet. — Att dylik justering behöfver allt emellanåt (på s. k.
omnibus-linie) ändras om, härleder sig ofta derifrån att instrumentet har för litet omfång,
hvilket åter vanligen kan komma deraf, att lindningshvarfven i elektromagneterna
äro för få.
Med de plintar af trä, som i allmänhet användas till telegrafapparaterna,
äro dessas särskilda delar icke fullkomligt isolerade från hvarandra; och emedan
de särskilda apparaterna äro uppstälda på en skifva af trä (bordskifvan), äro
ej heller dessa från hvarandra fullkomligt isolerade. En fullkomlig isolation är
det visserligen omöjligt att åvägabringa; ty ingen kropp är absolut oledande.
Men träet är långt ifrån att tillhöra dp mest oledande kropparne. De
instrumenter och apparater, som för vanlig telegrafering användas, äro emellertid så
okänsliga, att den ledning, som emellan dem och deras särskilda delar kan
komma till stånd genom träet, blir på dem utan märkbar inverkan.
Skrifapparaternas och vanligen äfven relaisernas särskilda delar äro
mer-ändels fästade vid en metallplatta, som sträcker sig öfver större delen af
träplinten. Medelst särskilda mellanlägg af elfenben eller ebonit måste då de
metallstycken isoleras från hvarandra, som stå i förbindelse med dessa instrumenters
särskilda delar (elektromagneterna, häfstången, klacken, städet).
Der man eljest önskar apparaterna väl isolerade från hvarandra, likasom
äfven de särskilda apparatdelarne, använder man plintar af ebonit. Så äro
t. ex. kontaktplattorna till mera omsorgsfullt tillverkade reostater uppfästade på
