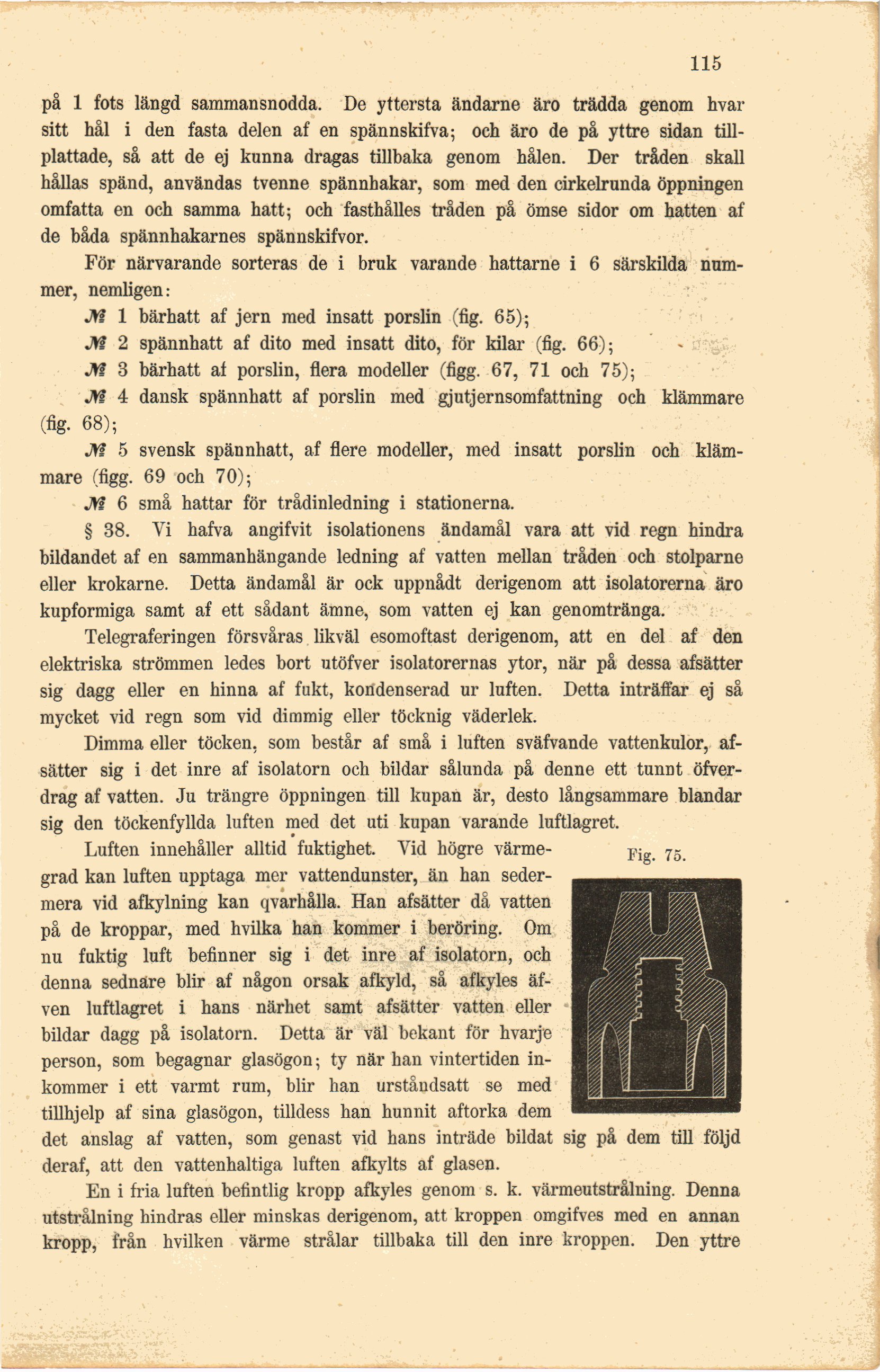

115
på 1 fots längd sammansnodda. De yttersta ändarne äro trädda genom hvar
sitt hål i den fasta delen af en spännskifva; och äro de på yttre sidan
tillplattade, så att de ej kunna dragas tillbaka genom hålen. Der tråden skall
hållas spänd, användas tvenne spännhakar, som med den cirkelrunda öppningen
omfatta en och samma hatt; och fasthålles tråden på ömse sidor om hatten af
de båda spännhakarnes spännskifvor.
För närvarande sorteras de i bruk varande hattarne i 6 särskilda
nummer, nemligen:
M 1 bärhatt af jern med insatt porslin (fig. 65);
Jtø 2 spännhatt af dito med insatt dito, för kilar (fig. 66);
M 3 bärhatt af porslin, flera modeller (figg. 67, 71 och 75);
M 4 dansk spännhatt af porslin med gjutjernsomfattning och klämmare
(fig. 68);
M 5 svensk spännhatt, af flere modeller, med insatt porslin och
klämmare (figg. 69 och 70);
M 6 små hattar för trådinledning i stationerna.
§ 38. Vi hafva angifvit isolationens ändamål vara att vid regn hindra
bildandet af en sammanhängande ledning af vatten mellan tråden och stolparne
eller krokarne. Detta ändamål är ock uppnådt derigenom att isolatorerna äro
kupformiga samt af ett sådant ämne, som vatten ej kan genomtränga.
Telegraferingen försvåras likväl esomoftast derigenom, att en del af den
elektriska strömmen ledes bort utöfver isolatorernas ytor, när på dessa afsätter
sig dagg eller en hinna af fukt, koüdenserad ur luften. Detta inträffar ej så
mycket vid regn som vid dimmig eller töcknig väderlek.
Dimma eller töcken, som består af små i luften sväfvande vattenkulor,
afsätter sig i det inre af isolatorn och bildar sålunda på denne ett tunnt
öfverdrag af vatten. Ju trängre öppningen till kupan är, desto långsammare blandar
sig den töckenfyllda luften med det uti kupan varande luftlagret.
Luften innehåller alltid fuktighet. Yid högre
värmegrad kan luften upptaga mer vattendunster, än han
sedermera vid afkylning kan qvarhålla. Han afsätter då vatten
på de kroppar, med hvilka han kommer i beröring. Om
nu fuktig luft befinner sig i det inre af isolatorn, och
denna sednare blir af någon orsak afkyld, så afkyles
äfven luftlagret i hans närhet samt afsätter vatten eller
bildar dagg på isolatorn. Detta är väl bekant för hvarje
person, som begagnar glasögon; ty när han vintertiden
inkommer i ett varmt rum, blir han urståndsatt se med
tillhjelp af sina glasögon, tilldess han hunnit aftorka dem
det anslag af vatten, som genast vid hans inträde bildat sig på dem till följd
deraf, att den vattenhaltiga luften afkylts af glasen.
En i fria luften befintlig kropp afkyles genom s. k. värmeutstrålning. Denna
utstrålning hindras eller minskas derigenom, att kroppen omgifves med en annan
kropp, från hvilken värme strålar tillbaka till den inre kroppen. Den yttre
Fig. 75.
