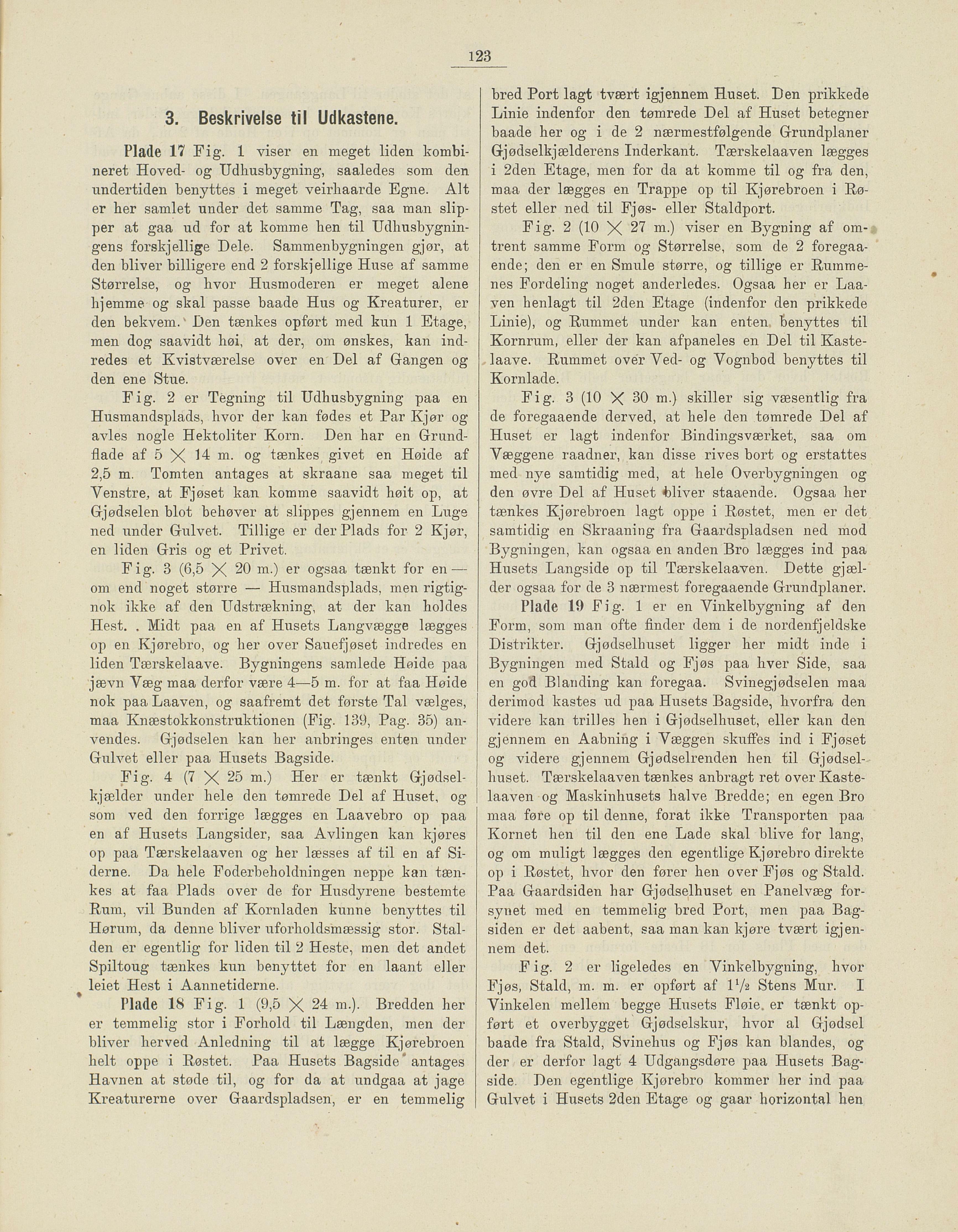

123
3. Beskrivelse til Udkastene.
Plade 17 Fig. 1 viser en meget liden kombi
neret Hoved- og Udhusbygning, saaledes som den
undertiden benyttes i meget veirhaarde Egne. Alt
er her samlet under det samme Tag, saa man slip
per at gaa ud for at komme hen til Udhusbygnin
gens forskjellige Dele. Sammenbygningen gjør, at
den bliver billigere end 2 forskjellige Huse af samme
Størrelse, og hvor Husmoderen er meget alene
hjemme og skal passe baade Hus og Kreaturer, er
den bekvem. v Den tænkes opført med kun 1 Etage,
men dog saavidt høi, at der, om ønskes, kan ind
redes et Kvistværelse over en Del af Gangen og
den ene Stue.
Fig. 2 er Tegning til Udhusbygning paa en
Husmandsplads, hvor der kan fødes et Par Kjør og
avles nogle Hektoliter Korn. Den har en Grund
flade af 5 X 14 m. og tænkes givet en Høide af
2,5 m. Tomten antages at skraane saa meget til
Venstre, at Fjøset kan komme saavidt høit op, at
Gjødselen blot behøver at slippes gjennem en Luge
ned under Gulvet. Tillige er der Plads for 2 Kjør,
en liden Gris og et Privet.
Fig. 3 (6,5 X 20 m.) er ogsaa tænkt for en —
om end noget større — Husmandsplads, men rigtig
nok ikke af den Udstrækning, at der kan holdes
Hest. . Midt paa en af Husets Langvægge lægges
op en Kjørebro, og her over Sauefjøset indredes en
liden Tærskelaave. Bygningens samlede Høide paa
jævn Væg maa derfor være 4—5 m. for at faa Høide
nok paa Laaven, og saafremt det første Tal vælges,
maa Knæstokkonstruktionen (Fig. 139, Pag. 35) an
vendes. Gjødselen kan her anbringes enten under
Gulvet eller paa Husets Bagside.
Fig. 4 (7 X25 m.) Her er tænkt Gjødsel
kjælder under hele den tømrede Del af Huset, og
som ved den forrige lægges en Laavebro op paa
en af Husets Langsider, saa Avlingen kan kjøres
op paa Tærskelaaven og her læsses af til en af Si
derne. Da hele Foderbeholdningen neppe kan tæn
kes at faa Plads over de for Husdyrene bestemte
Rum, vil Bunden af Kornladen kunne benyttes til
Hørura, da denne bliver uforholdsmæssig stor. Stal
den er egentlig for liden til 2 Heste, men det andet
Spiltoug tænkes kun benyttet for en laant eller
leiet Hest i Aannetiderne.
Plade 18 Fig. 1 (9,5 X 24 m.). Bredden her
er temmelig stor i Forhold til Længden, men der
bliver herved Anledning til at lægge Kjørebroen
helt oppe i Røstet. Paa Husets Bagside " antages
Havnen at støde til, og for da at undgaa at jage
Kreaturerne over Gaardspladsen, er en temmelig
bred Port lagt tvært igjennem Huset. Den prikkede
Linie indenfor den tømrede Del af Huset betegner
baade her og i de 2 nærmestfølgende Grundplaner
Gjødselkjælderens Inderkant. Tærskelaaven lægges
i 2den Etage, men for da at komme til og fra den,
maa der lægges en Trappe op til Kjørebroen i Rø
stet eller ned til Fjøs- eller Staldport.
Fig. 2 (10 X 27 m.) viser en Bygning af om
trent samme Form og Størrelse, som de 2 foregaa
ende; den er en Smule større, og tillige er Kumme
nes Fordeling noget anderledes. Ogsaa her er Laa
ven henlagt til 2den Etage (indenfor den prikkede
Linie), og Rummet under kan enten benyttes til
Kornrum, eller der kan afpaneles en Del til Kaste
laave. Rummet over Ved- og Vognbod benyttes til
Kornlade.
Fig. 3 (10 X 30 m.) skiller sig væsentlig fra
de foregaaende derved, at hele den tømrede Del af
Huset er lagt indenfor Bindingsværket, saa om
Væggene raadner, kan disse rives bort og erstattes
med nye samtidig med, at hele Overbygningen og
den øvre Del af Huset bliver staaende. Ogsaa her
tænkes Kjørebroen lagt oppe i Røstet, men er det
samtidig en Skraaning fra Gaardspladsen ned mod
Bygningen, kan ogsaa en anden Bro lægges ind paa
Husets Langside op til Tærskelaaven. Dette gjæl
der ogsaa for de 3 nærmest foregaaende Grundplaner.
Plade 19 Fig. 1 er en Vinkelbygning af den
Form, som man ofte finder dem i de nordenfjeldske
Distrikter. Gjødselhuset ligger her midt inde i
Bygningen med Stald og Fjøs paa hver Side, saa
en god Blanding kan foregaa. Svinegjødselen maa
derimod kastes ud paa Husets Bagside, hvorfra den
videre kan trilles hen i Gjødselhuset, eller kan den
gjennem en Aabning i Væggen skuffes ind i Fjøset
og videre gjennem Gjødselrenden hen til Gjødsel
huset. Tærskelaaven tænkes anbragt ret over Kaste
laaven og Maskinhusets halve Bredde; en egen Bro
maa føre op til denne, foråt ikke Transporten paa
Kornet hen til den ene Lade skal blive for lang,
og om muligt lægges den egentlige Kjørebro direkte
op i Røstet, hvor den fører hen over Fjøs og Stald.
Paa Gaardsiden har Gjødselhuset en Panelvæg for
synet med en temmelig bred Port, men paa Bag
siden er det aabent, saa man kan kjøre tvært igjen
nem det.
Fig. 2 er ligeledes en Vinkelbygning, hvor
Fjøs, Stald, m. m. er opført af IVa Stens Mur. I
Vinkelen mellem begge Husets Fløie. er tænkt op
ført et overbygget Gjødselskur, hvor al Gjødsel
baade fra Stald, Svinehus og Fjøs kan blandes, og
der er derfor lagt 4 Udgangsdøre paa Husets Bag
side. Den egentlige Kjørebro kommer her ind paa
Gulvet i Husets 2den Etage og gaar horizontal hen
