36
I Valmtaget skraaner, som tidligere nævnt, Tag
fladerne af til alle 4 Sider, og Heldningen paa dem
alle er ialmindelighed den samme.
Den Skraabjælke, som her danner den ene Val
mes Begrændsning imod den næste, kaldes en Grad
spærre, og da 2 Flader her støder sammen efter
Midten af Spærren, faar denne derved en ophøiet
Ryg. Nedentil understøttes Gradspærrerne ved en
Knæstok, og oventil forbindes de med hinanden og
ligesaa med det nærmestliggende hele Spærrebind;.

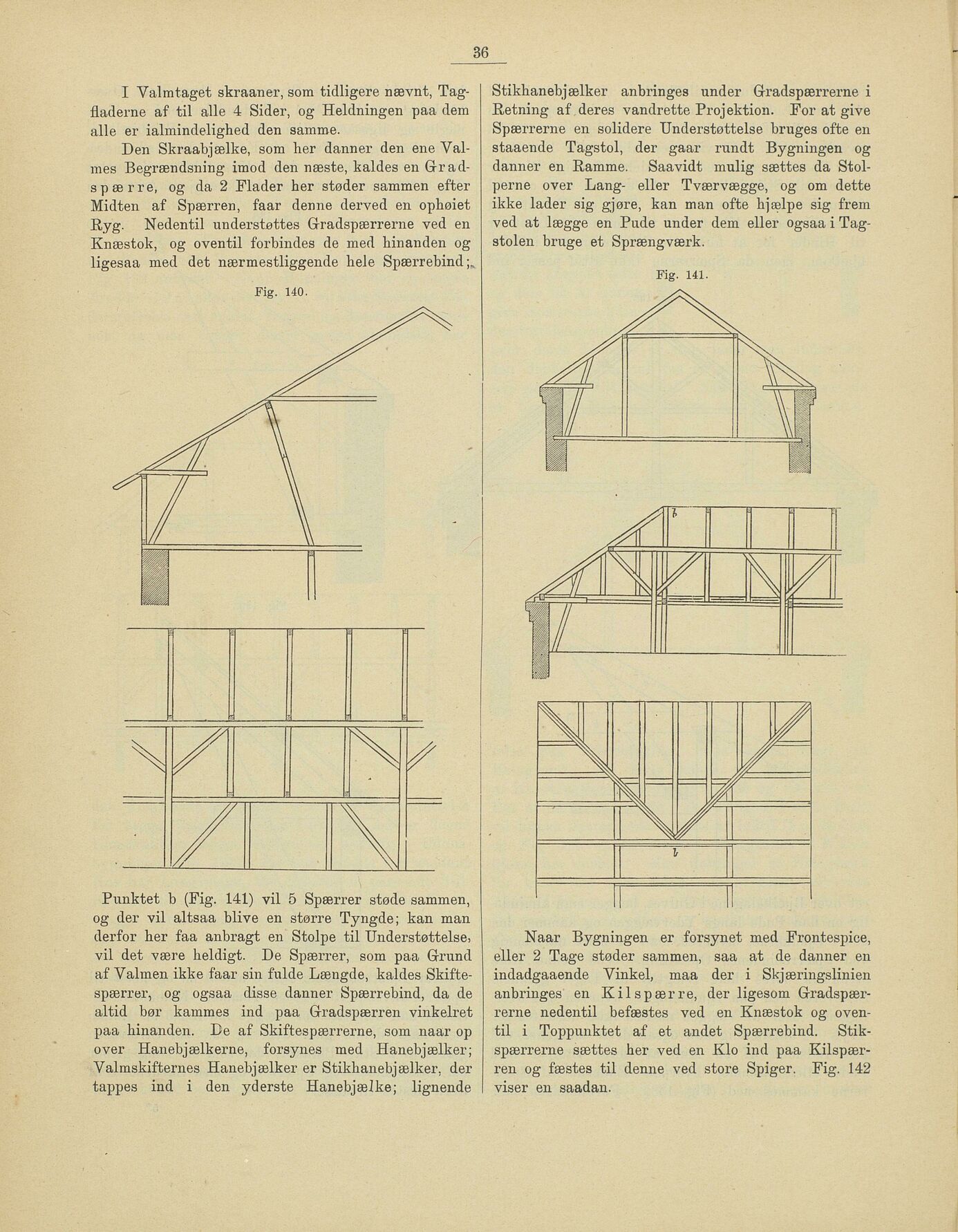

Punktet b (Fig. 141) vil 5 Spærrer støde sammen,
og der vil altsaa blive en større Tyngde; kan man
derfor her faa anbragt en Stolpe til Understøttelse,
vil det være heldigt. De Spærrer, som paa Grund
af Valmen ikke faar sin fulde Længde, kaldes Skifte
spærrer, og ogsaa disse danner Spærrebind, da de
altid bør kammes ind paa Gradspærren vinkelret
paa hinanden. De af Skiftespærrerne, som nåar op
over Hanebjælkerne, forsynes med Hanebjælker;
Valmskifternes Hanebjælker er Stikhanebjælker, der
tappes ind i den yderste Hanebjælke; lignende
Stikhanebjælker anbringes under Gradspærrerne i
Retning af deres vandrette Projektion. For at give
Spærrerne en solidere Understøttelse bruges ofte en
staaende Tagstol, der gaar rundt Bygningen og
danner en Ramme. Saavidt mulig sættes da Stol
perne over Lang- eller Tværvægge, og om dette
ikke lader sig gjøre, kan man ofte hjælpe sig frem
ved at lægge en Pude under dem eller ogsaa i Tag
stolen bruge et Sprængværk.
Naar Bygningen er forsynet med Frontespice,
eller 2 Tage støder sammen, saa at de danner en
indadgaaende Vinkel, maa der i Skjæringslinien
anbringes en Kilspærre, der ligesom Gradspær
rerne nedentil befæstes ved en Knæstok og oven
til i Toppunktet af et andet Spærrebind. Stik
spærrerne sættes her ved en Klo ind paa Kilspær
ren og fæstes til denne ved store Spiger. Fig. 142
viser en saadan.
