1671
Rörtillverkning
1672

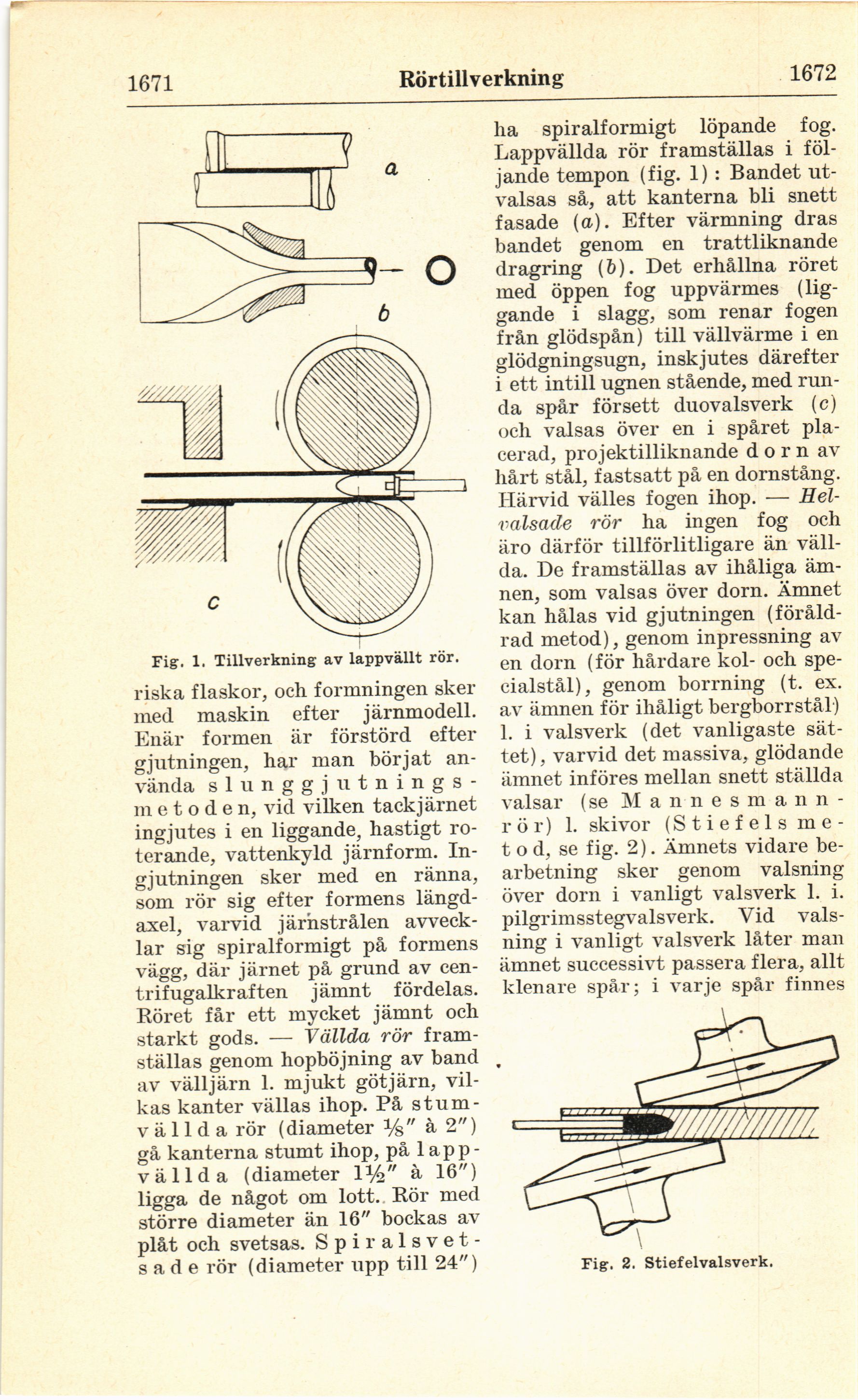

Fig. 1. Tillverkning av lappvällt rör.
riska flaskor, och formningen sker
med maskin eftei- järnmodell.
Enär formen är förstörd efter
gjutningen, har man börjat
använda slunggjutnings-metoden, vid vilken tackjärnet
ingjutes i en liggande, hastigt
roterande, vattenkyld järnform.
In-gjutningen sker med en ränna,
som rör sig efter formens
längdaxel, varvid järhstrålen
avvecklar sig spiralformigt på formens
vägg, där järnet på grund av
cen-trifugalkraften jämnt fördelas.
Röret får ett mycket jämnt och
starkt gods. — Vällda rör
framställas genom hopböjning av band
av välljärn 1. mjukt götjärn,
vilkas kanter vällas ihop. På
stum-vällda rör (diameter %" å 2")
gå kanterna stumt ihop, på 1 app
-vällda (diameter 1%" a 16")
ligga de något om lott. Rör med
större diameter än 16" bockas av
plåt och svetsas. S p i r al s ve t
-sade rör (diameter upp till 24")
ha spiralformigt löpande fog.
Lappvällda rör framställas i
följande tempon (fig. 1) : Bandet
utvalsas så, att kanterna bli snett
fasade (a). Efter värmning dras
bandet genom en trattliknande
dragring (ö). Det erhållna röret
med öppen fog uppvärmes
(liggande i slagg, som renar fogen
från glödspån) till vällvärme i en
glödgningsugn, inskjutes därefter
i ett intill ugnen stående, med
runda spår försett duovalsverk (c)
och valsas över en i spåret
placerad, projektilliknande d o r n av
hårt stål, fastsatt på en dornstång.
Härvid välles fogen ihop. —
Hel-välsade rör ha ingen fog och
äro därför tillförlitligare än
vällda. De framställas av ihåliga
ämnen, som valsas över dorn. Ämnet
kan hålas vid gjutningen
(föråldrad metod), genom inpressning av
en dorn (för hårdare kol- och
specialstål), genom borrning (t. ex.
av ämnen för ihåligt bergborrstålj
1. i valsverk (det vanligaste
sättet) , varvid det massiva, glödande
ämnet införes mellan snett ställda
valsar (se
Mannesmann-rör) 1. skivor
(Stiefelsme-t o d, se fig. 2). Ämnets vidare
bearbetning sker genom valsning
över dorn i vanligt valsverk 1. i.
pilgrimsstegvalsverk. Vid
valsning i vanligt valsverk låter man
ämnet successivt passera flera, allt
klenare spår; i varje spår finnes
Fig. 2. Stiefelvalsverk.
