703
Pump
704

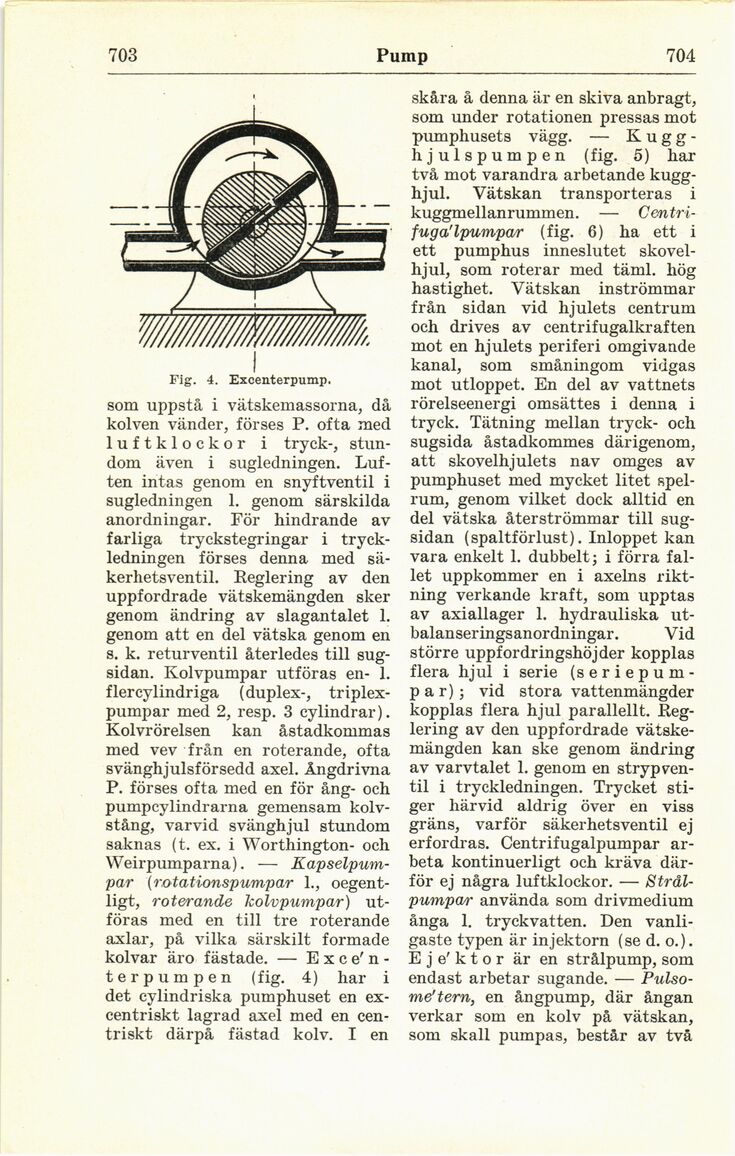

Fig. 4. Excenterpump.
som uppstå i vätskemassorna, då
kolven vänder, förses P. ofta med
luftklockor i tryck-,
stundom även i sugledningen.
Luften intas genom en snyftventil i
sugledningen 1. genom särskilda
anordningar. För hindrande av
farliga tryckstegringar i
tryckledningen förses denna med
säkerhetsventil. Reglering av den
uppfordrade vätskemängden sker
genom ändring av slagantalet L
genom att en del vätska genom en
s. k. returventil återledes till
sug-sidan. Kolvpumpar utföras en- 1.
flercylindriga (duplex-,
triplex-pumpar med 2, resp. 3 cylindrar).
Kolvrörelsen kan åstadkommas
med vev från en roterande, ofta
svänghjulsförsedd axel. Ångdrivna
P. förses ofta med en för ång- och
pumpcylindrarna gemensam
kolvstång, varvid svänghjul stundom
saknas (t. ex. i Worthington- och
Weirpumparna). —
Kapselpumpar (rotationspumpar 1.,
oegentligt, roterande kolvpumpar)
utföras med en till tre roterande
axlar, på vilka särskilt formade
kolvar äro fästade. — E x c e’ n
-terpumpen (fig. 4) har i
det cylindriska pumphuset en
excentriskt lagrad axel med en
cen-triskt därpå fästad kolv. I en
skåra å denna är en skiva anbragt,
som under rotationen pressas mot
pumphusets vägg. — K u g g
-hjulspumpen (fig. 5) har
två mot varandra arbetande
kugghjul. Vätskan transporteras i
kuggmellanrummen. —
Centri-fuga’lpumpar (fig. 6) ha ett i
ett pumphus inneslutet
skovelhjul, som roterar med täml. hög
hastighet. Vätskan inströmmar
från sidan vid hjulets centrum
och drives av centrifugalkraften
mot en hjulets periferi omgivande
kanal, som småningom vidgas
mot utloppet. En del av vattnets
rörelseenergi omsättes i denna i
tryck. Tätning mellan tryck- och
sugsida åstadkommes därigenom,
att skovelhjulets nav omges av
pumphuset med mycket litet
spelrum, genom vilket dock alltid en
del vätska återströmmar till
sug-sidan (spaltförlust). Inloppet kan
vara enkelt 1. dubbelt; i förra
fallet uppkommer en i axelns
riktning verkande kraft, som upptas
av axiallager 1. hydrauliska
ut-balanseringsanordningar. Vid
större uppfordringshöjder kopplas
flera hjul i serie
(seriepumpar); vid stora vattenmängder
kopplas flera hjul parallellt.
Reglering av den uppfordrade
vätskemängden kan ske genom ändring
av varvtalet 1. genom en stryp
ventil i tryckledningen. Trycket
stiger härvid aldrig över en viss
gräns, varför säkerhetsventil ej
erfordras. Centrifugalpumpar
arbeta kontinuerligt och kräva
därför ej några luftklockor. —
Strål-pumpar använda som drivmedium
ånga 1. tryckvatten. Den
vanligaste typen är injektorn (se d. o.).
E j e’ k t o r är en strålpump, som
endast arbetar sugande. —
Pulso-me’tern, en ångpump, där ångan
verkar som en kolv på vätskan,
som skall pumpas, består av två
