Full resolution (JPEG) - On this page / på denna sida - Häfte 35. 31 aug. 1940 - Om sanitetsporslin, av Erik Thrysin
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has been proofread at least once.
(diff)
(history)
Denna sida har korrekturlästs minst en gång.
(skillnad)
(historik)

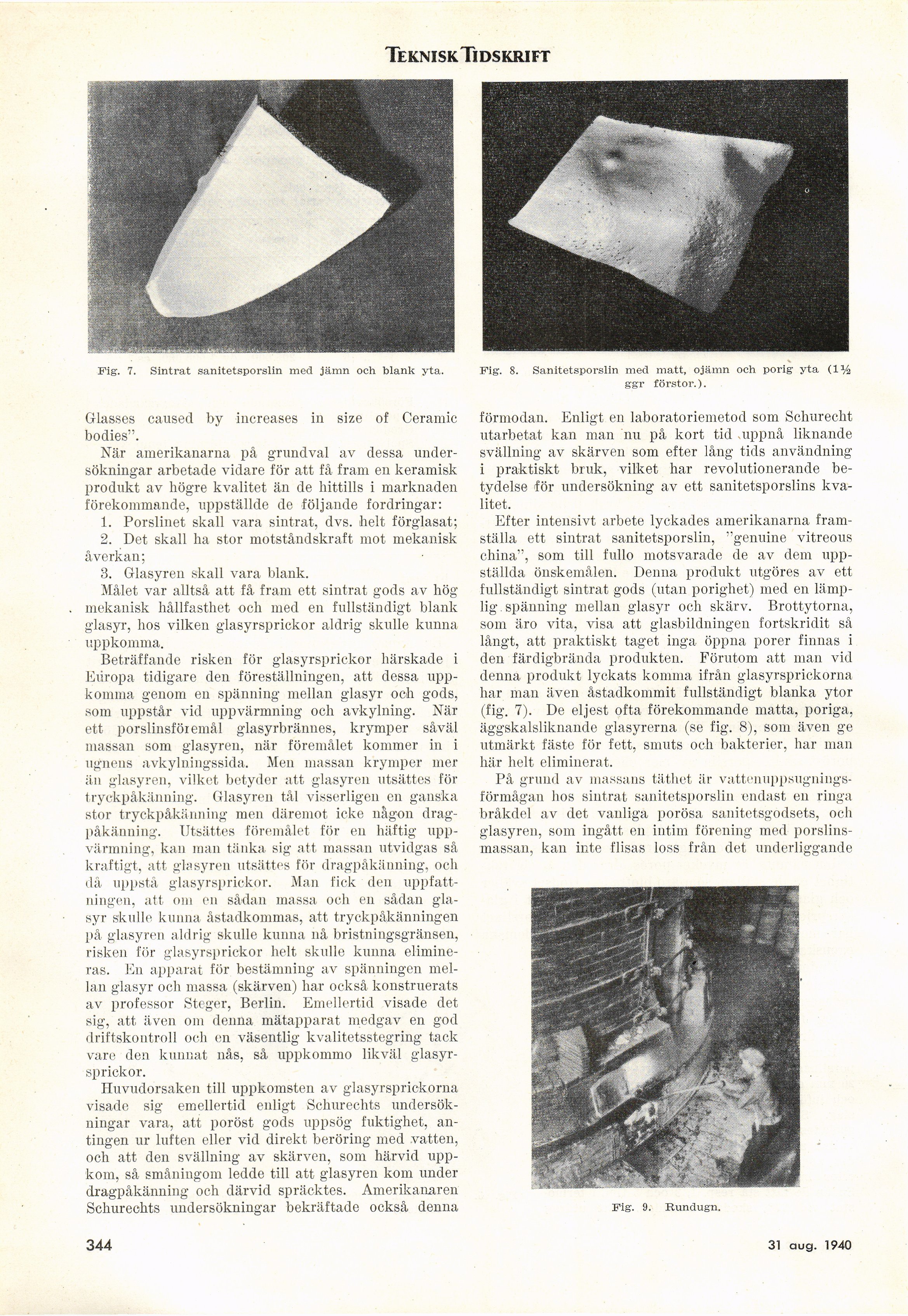

Teknisk Tidskri ft
Fig. 7. Sintrat sanitetsporslin med jämn och blank yta.
GLasses caused by increases in size of Ceramic
bodies".
När amerikanarna på grundval av dessa
undersökningar arbetade vidare för a-tt få fram en keramisk
produkt av högre kvalitet än de hittills i marknaden
förekommande, uppställde de följande fordringar:
1. Porslinet skall vara sintrat, dvs. helt förglasat;
2. Det skall ha stor motståndskraft mot mekanisk
åverkan;
3. Glasyren skall vara blank.
Målet var alltså att få fram ett sintrat gods av hög
mekanisk hållfasthet och med en fullständigt blank
glasyr, hos vilken glasyrsprickor aldrig skulle kunna
uppkomma.
Beträffande risken för glasyrsprickor härskade i
Europa tidigare den föreställningen, att dessa
uppkomma genom en spänning mellan glasyr och gods,
som upjjstår vid uppvärmning och avkylning. När
ett porslinsföl emål glasyrbrännes, krymper såväl
massan som glasyren, när föremålet kommer in i
ugnens avkyl ni ngssida. Men massan krymper mer
än glasyren, vilket betyder att glasyren utsättes för
tryckpåkänning. Glasyren tål visserligen en ganska
stor tryckpåkänning men däremot icke någon
drag-påkänning. Utsättes föremålet för en häftig
uppvärmning, kan man tänka sig att massan utvidgas så
kraftigt, att glasyren utsättes för dragpåkänning, och
då uppstå glasyrsprickor. Man fick den
uppfattningen, att om en sådan massa och en sådan
glasyr skulle kunna åstadkommas, att tryckpåkänningen
på glasyren aldrig skulle kunna nå bristningsgränsen,
risken för glasyrsprickor helt skulle kunna
elimineras. En apparat för bestämning av spänningen
mellan glasyr och massa (skärven) har också konstruerats
av professor Steger, Berlin. Emellertid visade det
sig, att även om denna mätapparat medgav en god
driftskontroll och en väsentlig kvalitetsstegring tack
vare den kunnat nås, så uppkommo likväl
glasyrsprickor.
Huvudorsaken till uppkomsten av glasyrsprickorna
visade sig emellertid enligt Schurechts
undersökningar vara, att poröst gods uppsög fuktighet,
antingen ur luften eller vid direkt beröring med .vatten,
och att den svallning av skärven, som härvid
uppkom, så småningom ledde till att glasyren kom under
dragpåkänning och därvid spräcktes. Amerikanaren
Schurechts undersökningar bekräftade också denna
Fig. 8. Sanitetsporslin med matt, ojämn och porig yta (1%
ggr förstor.).
förmodan. Enligt en laboratoriemetod som Schureclit
utarbetat kan man nu på kort tid >uppnå liknande
svällning av skärven som efter lång tids användning
i praktiskt bruk, vilket har revolutionerande
betydelse för undersökning av ett sanitetsporslins
kvalitet.
Efter intensivt arbete lyckades amerikanarna
framställa ett sintrat sanitetsporslin, "genuine vitreous
china", som till fullo motsvarade de av dem
uppställda önskemålen. Denna produkt utgöres av ett
fullständigt sintrat gods (utan porighet) med en
lämplig, spänning mellan glasyr och skärv. Brottytorna,
som äro vita, visa att glasbildningen fortskridit så
långt, att praktiskt taget inga öppna porer finnas i
den färdigbrända produkten. Förutom att man vid
denna produkt lyckats komma ifrån glasyrsprickorna
har man även åstadkommit fullständigt blanka ytor
(fig. 7). De eljest ofta förekommande matta, poriga,
äggskalsliknande glasyrerna (se fig. 8), som även ge
utmärkt fäste för fett, smuts och bakterier, har man
här helt eliminerat.
På grund av massans täthet lir
vattenuppsugnings-förmågan hos sintrat sanitetsporslin endast en ringa
bråkdel av det vanliga porösa sanitetsgodsets, och
glasyren, som ingått en intim förening med
porslinsmassan, kaii inte flisas loss från det underliggande
Fig. 9. Rundugn.
344
10 aug. 1940
<< prev. page << föreg. sida << >> nästa sida >> next page >>
