der alle kan maale Hastigheden i et hvilket
som helst Punkt af Tværsnittet. De

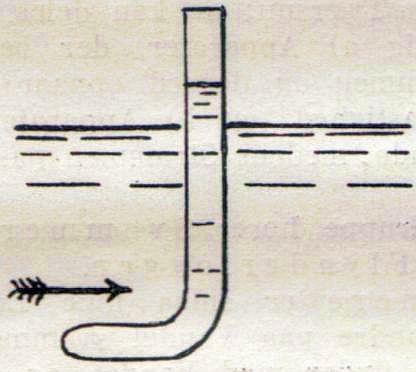

hydrometriske Rør, hvortil hører Pitot’s (Fig.
3), Darcy’s og Ritter’s, grunder sig paa det
Princip, at Vandet i et lodret Rør, der
forneden er bøjet om og vender op mod
Strømmen, stiger et til Strømmens Hastighed
svarende Stykke over Vandoverfladen; ved
Maaling af denne Stigning af Vandspejlet kan
altsaa Strømmens Hastighed i det Punkt, til
hvilket Apparatet er sænket, bestemmes. De
hydrometriske Vinger, hvoraf haves fl.
Konstruktioner, saasom Woltmann’s,
Amsler-Laffon’s, Harlacher’s, bestaar i Hovedsagen af
en med 2—4 Vinger forsynet horisontal Akse,
der af Strømmen sættes i Rotation, og hvis
Omdrejninger tælles enten ved et Tælleapparat
ell. angives grafisk ved Hjælp af en Kronograf;
Apparatets Antal Omdrejninger bestemmer

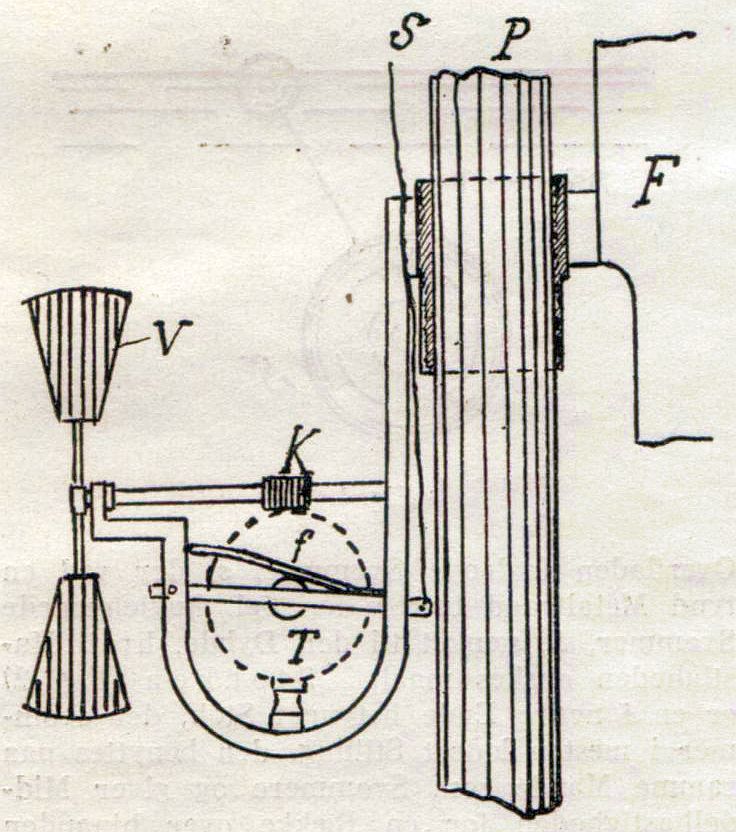

Strømmens Hastighed. Fig. 4 viser Woltmann’s
Apparat. V er Vingerne, T Tælleapparatet,
der sættes i Virksomhed ved en paa
Vingeaksen anbragt Skrue K, der griber ind i et
Tandhjul H. Tandhjulet er anbragt paa en
enarmet Vægtstang, der holdes nede af en Fjeder
f. Ved et Træk i Snoren S kommer
Indgribning i Gang og Tælleapparatet begynder at
fungere; naar Snoren slappes, standser det.
Apparatet er anbragt paa en Stang P, der
anbringes lodret med Enden paa Farvandets
Bund, medens en Fane F holder Apparatet
strømret. Nær beslægtet med de
hydrometriske Vinger er Arwidson’s H., hvor
Strømmen bringer en med et Robinson’sk Skaalkors
forsynet lodret Akse i Rotation, Aksens Antal
Omdrejninger angives ved et Tælleapparat. De
statiske Strømmaalere har det
tilfælles, at det i Reglen er Vandets Stød mod
en i Strømmen nedsænket Kugle ell. Flade,
der maales; hertil hører
Strømkvadranten, hvor den Kugle, Strømmen støder imod,
er pendulagtig ophængt, og dens Afvigelse fra
Lodlinen giver da et Maal for Strømmens

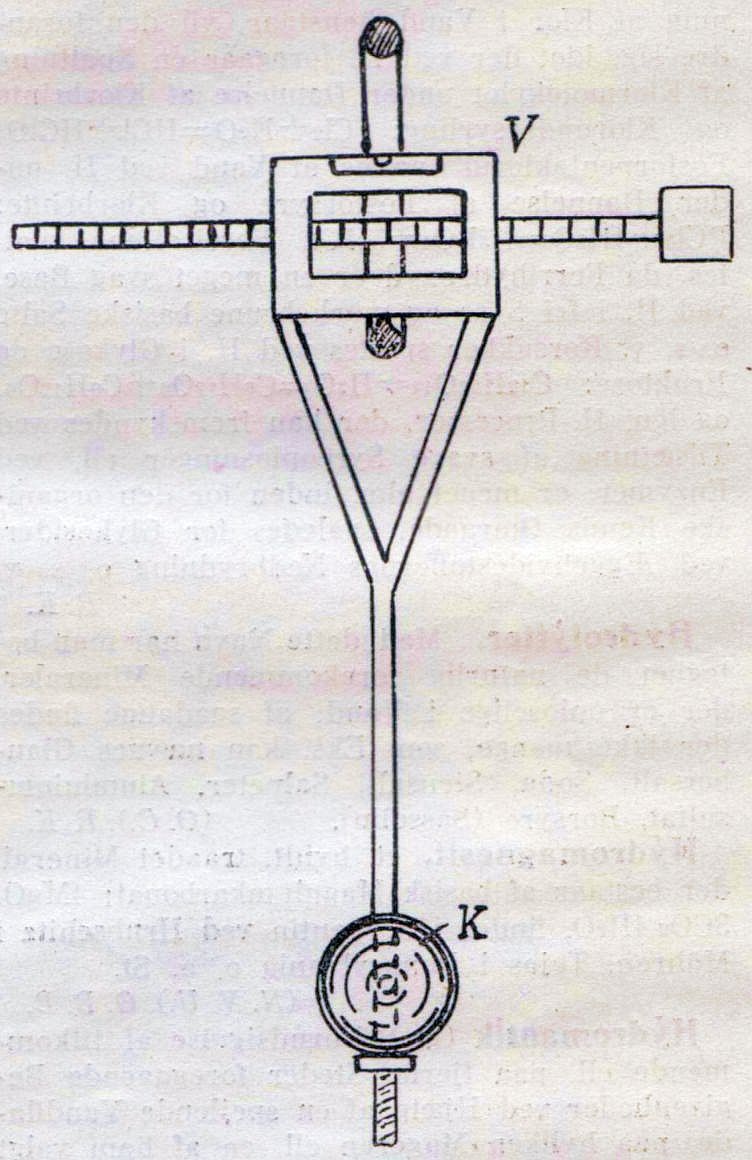

Hastighed. Fig. 5 viser Meincke’s
hydrauliske Vægt, hvor Vandets Tryk mod en i
Strømmen nedsænket Kugle K direkte maales
paa en Vægt V. Endvidere kan nævnes
Brünning’s Tachometer, hvor Kuglen er erstattet
med en firkantet Plade, samt Perrodil’s.

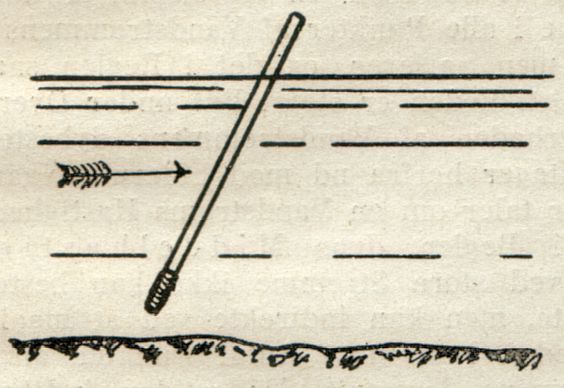

| Fig. 2. |
| Fig. 3. |
| Fig. 4. |
| Fig. 5. |
