KULLS T ENS GRUS.

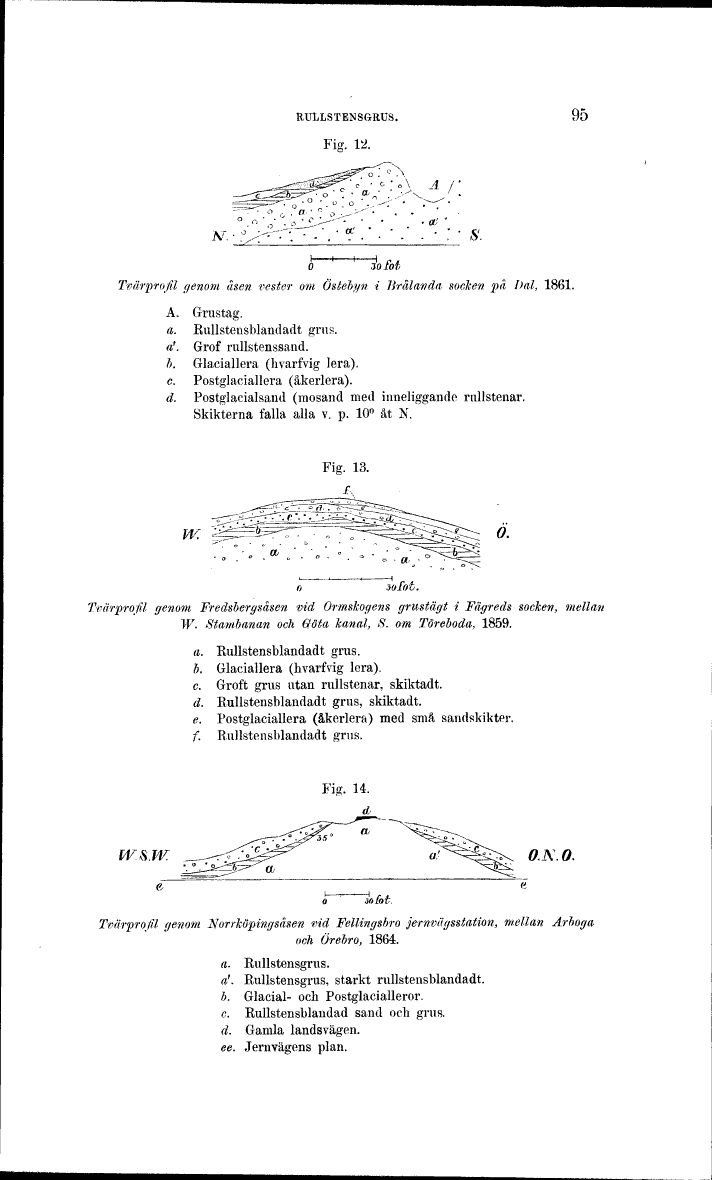

Fig. 12.
95
Tvärprofil genom åsen vester om Östebyn i Brålanda socken på Dal, 1861.
A. Grustag.
a. Kullstensblandadt grus.
a’. Grof rullstenssand.
b. Glaciallera (hvarfvig lera).
c. Postglaciallera (åkerlera).
d. Postglacialsand (mosand med inneliggande rullstenar.
Skikterna falla alla v. p. 10° åt N.
Fig. 13.
Tvärprofil genom Fredsbergsåsen vid Ormskogens grustägt i Fägreds socken, mellan
W. Stambanan och Göta kanal, S. om Töreboda, 1859.
a. Rullstensblandadt grus.
b. Glaciallera (hvarfvig lera).
c. Groft grus utan rullstenar, skiktadt.
d. Rullstensblandadt grus, skiktadt.
e. Postglaciallera (åkerlera) med små sandskikter.
f. Rullstensblandadt grus.
Tvärprofil genom Norrköping såsen vid Fellingsbro jernvägsstation, mellan Arboga
och Örebro, 1864.
a. Rullstensgrus.
a’. Rullstensgrus, starkt rullstensblandadt.
b. Glacial- och Postglacialleror.
c. Rullstensblandad sand och grus.
d. Gamla landsvägen.
ee. Jernvägens plan.
Fig. 14.
