POPULÄR. RADIO
263

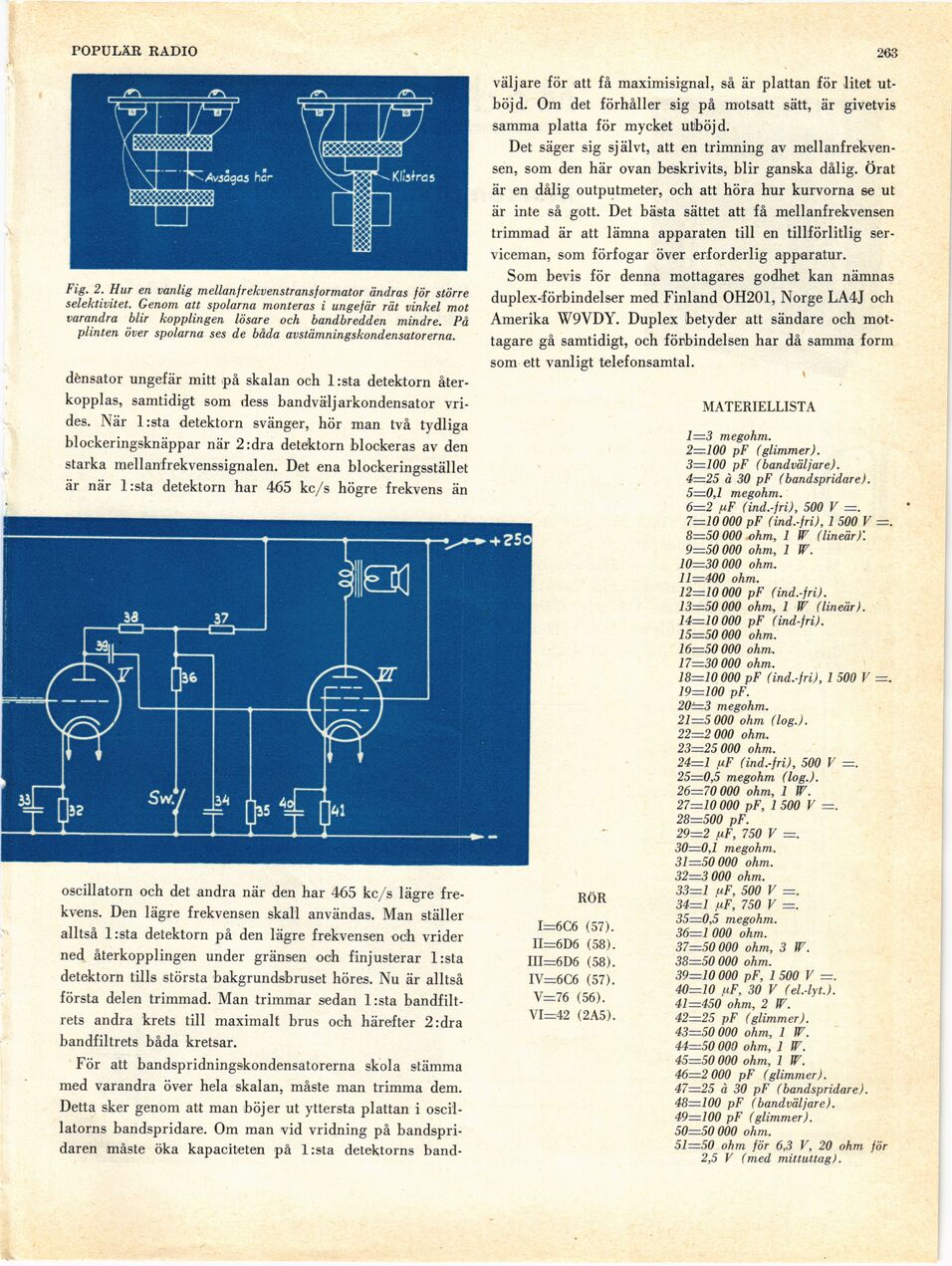

Fig. 2. Hur en vanlig mellanjrekvenstransformator ändras för större
selektivitet. Genom att spolarna monteras i ungefär rät vinkel mot
varandra blir kopplingen lösare och bandbredden mindre. På
plinten över spolarna ses de båda avstämningskondensatorerna.
dënsator ungefär mitt på skalan och l:sta detektorn
återkopplas, samtidigt som dess bandvälj arkondensator
vrides. När l:sta detektorn svänger, hör man två tydliga
blockeringsknäppar när 2:dra detektorn blockeras av den
starka mellanfrekvenssignalen. Det ena blockeringsstället
är när l:sta detektorn har 465 kc/s högre frekvens än
oscillatorn och det andra när den har 465 kc/s lägre
frekvens. Den lägre frekvensen skall användas. Man ställer
alltså l:sta detektorn på den lägre frekvensen och vrider
ned återkopplingen under gränsen och finjusterar l:sta
detektorn tills största bakgrundsbruset höres. Nu är alltså
första delen trimmad. Man trimmar sedan l:sta
bandfiltrets andra krets till maximalt brus och härefter 2: dra
bandfiltrets båda kretsar.
För att bandspridningskondensatorerna skola stämma
med varandra över hela skalan, måste man trimma dem.
Detta sker genom att man böjer ut yttersta plattan i
oscillatorns bandspridare. Om man vid vridning på
bandspri-daren måste öka kapaciteten på l:sta detektorns band-
väljare för att få maximisignal, så är plattan för litet
ut-böjd. Om det förhåller sig på motsatt sätt, är givetvis
samma platta för mycket utböjd.
Det säger sig självt, att en trimning av
mellanfrekvensen, som den här ovan beskrivits, blir ganska dålig. Örat
är en dålig outputmeter, och att höra hur kurvorna se ut
är inte så gott. Det bästa sättet att få mellanfrekvensen
trimmad är att lämna apparaten till en tillförlitlig
serviceman, som förfogar över erforderlig apparatur.
Som bevis för denna mottagares godhet kan nämnas
duplexförbindelser med Finland OH201, Norge LA4J och
Amerika W9VDY. Duplex betyder att sändare och
mottagare gå samtidigt, och förbindelsen har då samma form
som ett vanligt telefonsamtal.
MATERIELLISTA
1=3 megohm.
2=100 pF (glimmer).
3=100 pF (bandväljare).
4=25 à 30 pF (bandspridare).
5=0,1 megohm.
6=2 uF (ind.-fri), 500 V =.
7=10 000 pF (ind.-fri), 1 500 V =.
8=50 000 ohm, 1 W (UneärK
9=50 000 ohm, 1 W.
10=30 000 ohm.
11=400 ohm.
12=10 000 pF (ind.-fri).
13=50 000 ohm, 1 W (lineär).
14=10 000 pF (ind-fri).
15=50 000 ohm.
16=50 000 ohm.
17=30 000 ohm.
18=10 000 pF (ind.-fri), 1 500 V =.
19=100 pF.
20—3 megohm.
21=5 000 ohm (log.).
22=2 000 ohm.
23=25 000 ohm.
24=1 uF (ind.-fri), 500 V =.
25=0,5 megohm (log.).
26=70 000 ohm, 1 W.
27=10 000 pF, 1 500 V =.
28=500 pF.
29=2 uF, 750 V =.
30=0,1 megohm.
31=50 000 ohm.
32=3 000 ohm.
33=1 uF, 500 V =.
34=1 uF, 750 V =.
35=0,5 megohm.
36=1000 ohm.
37=50000 ohm, 3 W.
38=50 000 ohm.
39=10 000 pF, 1 500 V =.
40=10 uF, 30 V (el.-lyt.).
41=450 ohm, 2 lf ’.
42=25 pF (glimmer).
43=50 000 ohm, 1 W.
44=50 000 ohm, 1 W.
45=50 000 ohm, 1 W.
46=2 000 pF (glimmer).
47=25 à 30 pF (bandspridare).
48=100 pF (bandväljare).
49=100 pF (glimmer).
50=50 000 ohm.
51=50 ohm för 6,3 V, 20 ohm för
2,5 V (med mittuttag).
RÖR
I=6C6 (57).
II=6D6 (58).
III=6D6 (58).
IV=6C6 (57).
V=76 (56).
VI=42 (2A5).
