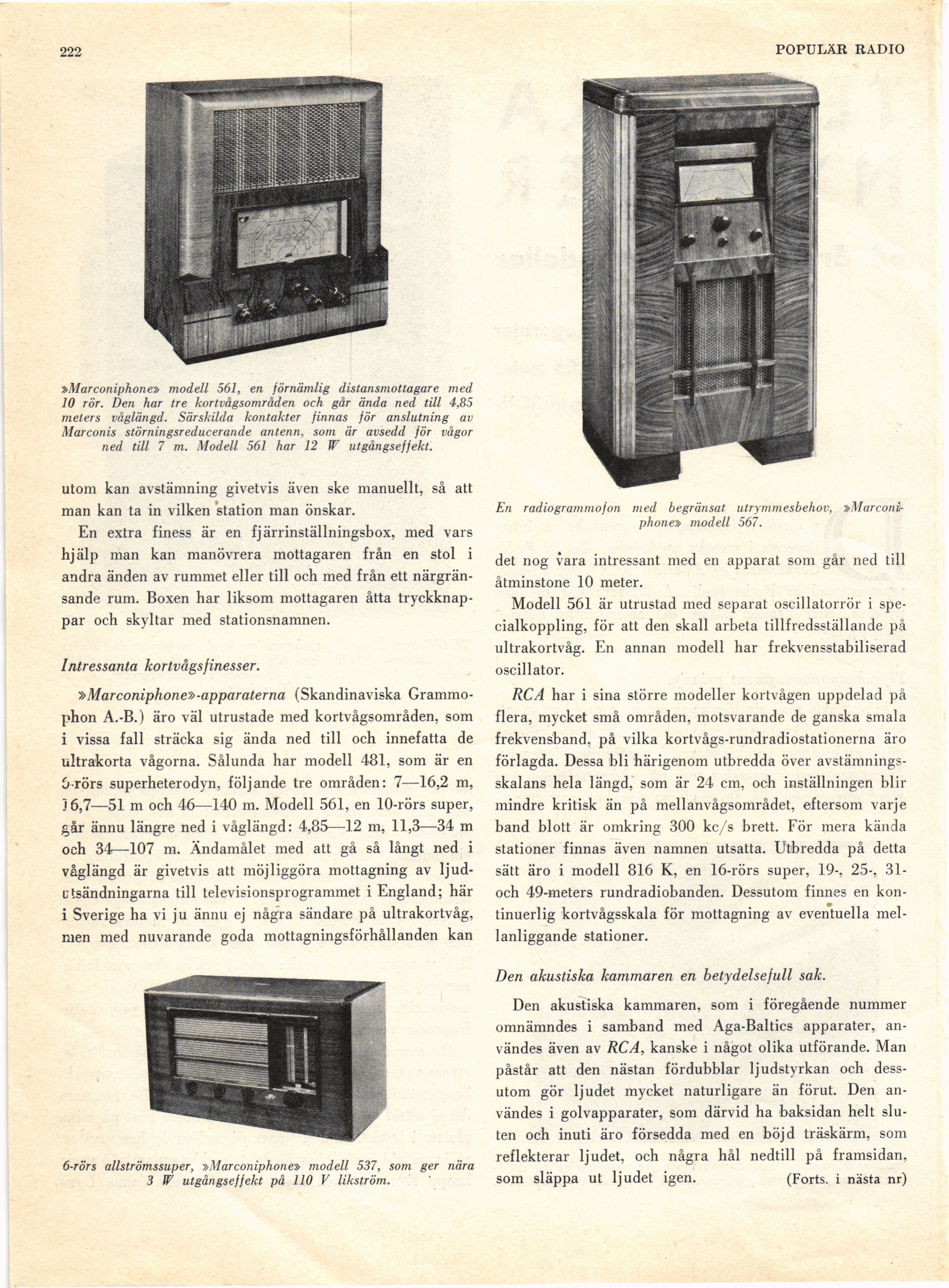

222
POPULÄR RADIO
»Marconiphone» modell 561, en förnämlig distansmottagare med
10 rör. Den har tre kortvågsområden och går ända ned till 4,85
meters våglängd. Särskilda kontakter finnas för anslutning av
Marconis störningsreducerande antenn, som är avsedd för vågor
ned till 7 m. Modell 561 har 12 W utgångseffekt.
utom kan avstämning givetvis även ske manuellt, så att
man kan ta in vilken station man önskar.
En extra finess är en fjärrinställningsbox, med vars
hjälp man kan manövrera mottagaren från en stol i
andra änden av rummet eller till och med från ett
närgränsande rum. Boxen har liksom mottagaren åtta
tryckknappar och skyltar med stationsnamnen.
Intressanta kortvågs finesser.
»Marconiphone»-apparaterna (Skandinaviska
Grammo-phon A.-B.) äro väl utrustade med kortvågsområden, som
i vissa fall sträcka sig ända ned till och innefatta de
ultrakorta vågorna. Sålunda har modell 481, som är en
6 rörs superheterodyn, följande tre områden: 7—16,2 m,
56,7—51 m och 46—140 m. Modell 561, en 10-rörs super,
går ännu längre ned i våglängd: 4,85—12 m, 11,3—34 m
och 34—107 m. Ändamålet med att gå så långt ned i
våglängd är givetvis att möjliggöra mottagning av
ljud-utsändningarna till televisionsprogrammet i England; här
i Sverige ha vi ju ännu ej några sändare på ultrakortvåg,
men med nuvarande goda mottagningsförhållanden kan
6-rörs allströmssuper, »Marconiphone» modell 537, som ger nära
3 lf utgångseffekt på 110 V likström.
En radiogrammofon med begränsat utrymmesbehov,
»Marconiphone» modell 567.
det nog vara intressant med en apparat som går ned till
åtminstone 10 meter.
Modell 561 är utrustad med separat oscillatorrör i
specialkoppling, för att den skall arbeta tillfredsställande på
ultrakortvåg. En annan modell har frekvensstabiliserad
oscillator.
RCA har i sina större modeller kortvågen uppdelad på
flera, mycket små områden, motsvarande de ganska smala
frekvensband, på vilka kortvågs-rundradiostationerna äro
förlagda. Dessa bli härigenom utbredda över
avstämnings-skalans hela längd, som är 24 cm, och inställningen blir
mindre kritisk än på mellanvågsområdet, eftersom varje
band blott är omkring 300 kc/s brett. För mera kända
stationer finnas även namnen utsatta. Utbredda på detta
sätt äro i modell 816 K, en 16-rörs super, 19-, 25-,
31-och 49-meters rundradiobanden. Dessutom finnes en
kontinuerlig kortvågsskala för mottagning av eventuella
mellanliggande stationer.
Den akustiska kammaren en betydelsefull sak.
Den akustiska kammaren, som i föregående nummer
omnämndes i samband med Aga-Baltics apparater,
användes även av RCA, kanske i något olika utförande. Man
påstår att den nästan fördubblar ljudstyrkan och
dessutom gör ljudet mycket naturligare än förut. Den
användes i golvapparater, som därvid ha baksidan helt
sluten och inuti äro försedda med en böjd träskärm, som
reflekterar ljudet, och några hål nedtill på framsidan,
som släppa ut ljudet igen. (Forts, i nästa nr)
