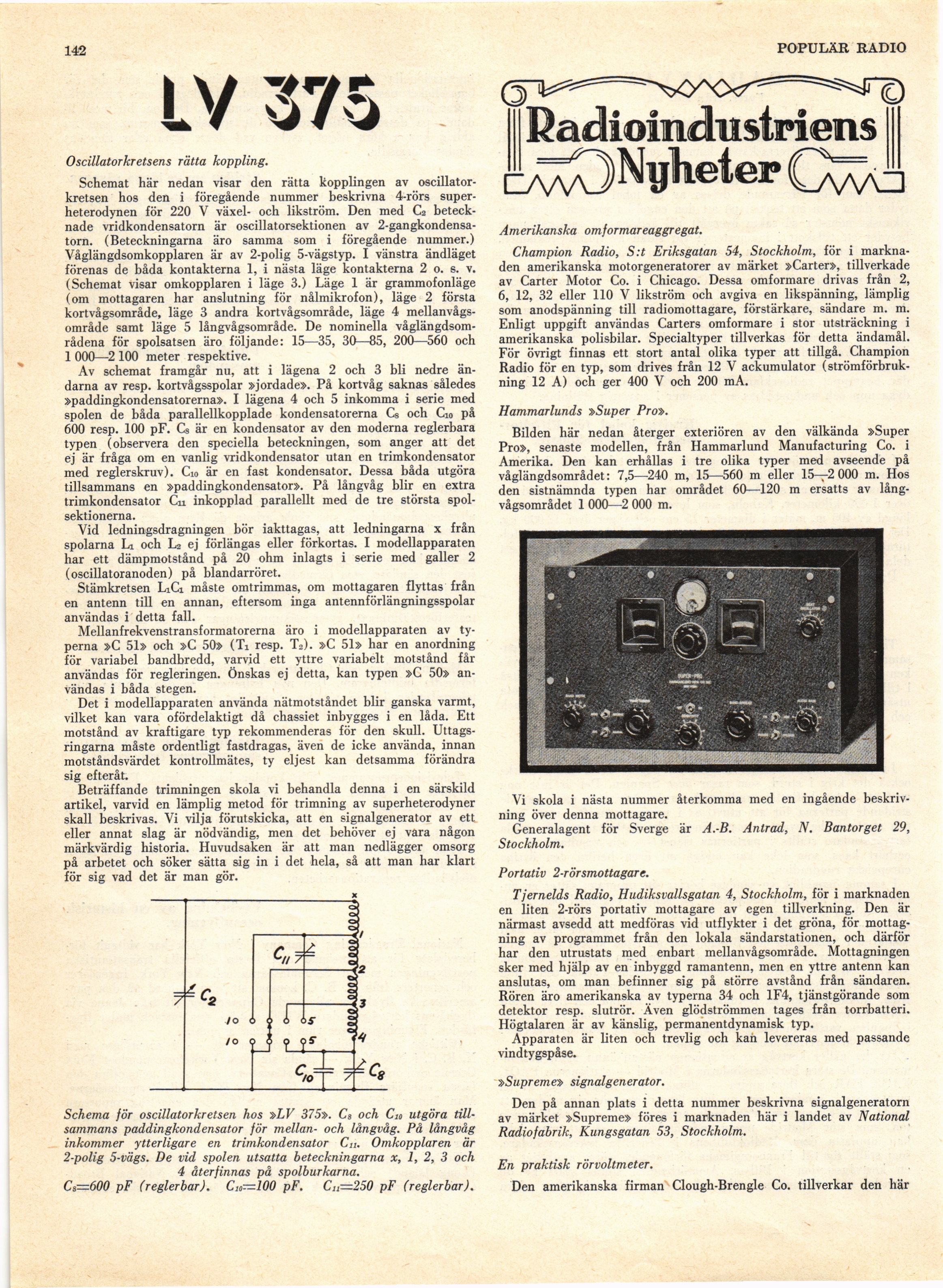

142
LV 375
Oscillatorkretsens rätta koppling.
Schemat här nedan visar den rätta kopplingen av
oscillator-kretsen hos den i föregående nummer beskrivna 4-rörs
super-heterodynen för 220 V växel- och likström. Den med C2
betecknade vridkondensatorn är oscillatorsektionen av
2-gangkondensa-torn. (Beteckningarna äro samma som i föregående nummer.)
Våglängdsomkopplaren är av 2-polig 5-vägstyp. I vänstra ändläget
förenas de båda kontakterna 1, i nästa läge kontakterna 2 o. s. v.
(Schemat visar omkopplaren i läge 3.) Läge 1 är grammofonläge
(om mottagaren har anslutning för nålmikrofon), läge 2 första
kortvågsområde, läge 3 andra kortvågsområde, läge 4
mellanvågs-område samt läge 5 långvågsområde. De nominella
våglängdsområdena för spolsatsen äro följande: 15—35, 30—85, 200—560 och
1 000—2 100 meter respektive.
Av schemat framgår nu, att i lägena 2 och 3 bli nedre
ändarna av resp. kortvågsspolar »jordade». På kortvåg saknas således
»paddingkondensatorerna». I lägena 4 och 5 inkomma i serie med
spolen de båda parallellkopplade kondensatorerna Cs och C10 på
600 resp. 100 pF. C8 är en kondensator av den moderna reglerbara
typen (observera den speciella beteckningen, som anger att det
ej är fråga om en vanlig vridkondensator utan en trimkondensator
med reglerskruv). C10 är en fast kondensator. Dessa båda utgöra
tillsammans en »paddingkondensator». På långvåg blir en extra
trimkondensator Cn inkopplad parallellt med de tre största
spol-sektionerna.
Vid ledningsdragningen bör iakttagas, att ledningarna x från
spolarna Li och L2 ej förlängas eller förkortas. I modellapparaten
har ett dämpmotstånd på 20 ohm inlagts i serie med galler 2
(oscillatoranoden) på blandarröret.
Stämkretsen L1C1 måste omtrimmas, om mottagaren flyttas från
en antenn till en annan, eftersom inga antennförlängningsspolar
användas i detta fall.
Mellanfrekvenstransformatorerna äro i modellapparaten av
typerna »C 51» och »C 50» (Ti resp. T2). »C 51» har en anordning
för variabel bandbredd, varvid ett yttre variabelt motstånd får
användas för regleringen. Önskas ej detta, kan typen »C 50»
användas i båda stegen.
Det i modellapparaten använda nätmotståndet blir ganska varmt,
vilket kan vara ofördelaktigt då chassiet inbygges i en låda. Ett
motstånd av kraftigare typ rekommenderas för den skull.
Uttags-ringarna måste ordentligt fastdragas, även de icke använda, innan
motståndsvärdet kontrollmätes, ty eljest kan detsamma förändra
sig efteråt.
Beträffande trimningen skola vi behandla denna i en särskild
artikel, varvid en lämplig metod för trimning av superheterodyner
skall beskrivas. Vi vilja förutskicka, att en signalgenerator av ett
eller annat slag är nödvändig, men det behöver ej vara någon
märkvärdig historia. Huvudsaken är att man nedlägger omsorg
på arbetet och söker sätta sig in i det hela, så att man har klart
Schema för oscillatorkretsen hos »LV 375». Cs och C» utgöra
tillsammans paddingkondensator för mellan- och långvåg. På långvåg
inkommer ytterligare en trimkondensator Cu. Omkopplaren är
2-polig 5-vägs. De vid spolen utsatta beteckningarna x, 1, 2, 3 och
4 återfinnas på spolburkarna.
Cs=z600 pF (reglerbar). C„=100 pF. C„=250 pF (reglerbar).
POPULÄR RADIO
ßadiomdliistFieiis
(Nyheter
Amerikanska omformareaggregat.
Champion Radio, S:t Eriksgatan 54, Stockholm, för i
marknaden amerikanska motorgeneratorer av märket »Carter», tillverkade
av Carter Motor Co. i Chicago. Dessa omformare drivas från 2,
6, 12, 32 eller 110 V likström och avgiva en likspänning, lämplig
som anodspänning till radiomottagare, förstärkare, sändare m. m.
Enligt uppgift användas Carters omformare i stor utsträckning i
amerikanska polisbilar. Specialtyper tillverkas för detta ändamål.
För övrigt finnas ett stort antal olika typer att tillgå. Champion
Radio för en typ, som drives från 12 V ackumulator
(strömförbrukning 12 A) och ger 400 V och 200 mA.
Hammarlunds »Super Pro».
Bilden här nedan återger exteriören av den välkända »Super
Pro», senaste modellen, från Hammarlund Manufacturing Co. i
Amerika. Den kan erhållas i tre olika typer med avseende på
våglängdsområdet: 7,5—240 m, 15—560 m eller 15-^2 000 m. Hos
den sistnämnda typen har området 60—120 m ersatts av
långvågsområde 1 000—2 000 m.
Vi skola i nästa nummer återkomma med en ingående
beskrivning över denna mottagare.
Generalagent för Sverge är A.-B. Anträd, N. Bantorget 29,
Stockholm.
Portativ 2-rörsmottagare.
Tjernelds Radio, Hudiksvallsgatan 4, Stockholm, för i marknaden
en liten 2-rörs portativ mottagare av egen tillverkning. Den är
närmast avsedd att medföras vid utflykter i det gröna, för
mottagning av programmet från den lokala sändarstationen, och därför
har den utrustats med enbart mellanvågsområde. Mottagningen
sker med hjälp av en inbyggd ramantenn, men en yttre antenn kan
anslutas, om man befinner sig på större avstånd från sändaren.
Rören äro amerikanska av typerna 34 och 1F4, tjänstgörande som
detektor resp. slutrör. Även glödströmmen tages från torrbatteri.
Högtalaren är av känslig, permanentdynamisk typ.
Apparaten är liten och trevlig och kaii levereras med passande
vindtygspåse.
»Supreme» signalgenerator.
Den på annan plats i detta nummer beskrivna signalgeneratorn
av märket »Supreme» föres i marknaden här i landet av National
Radiofabrik, Kungsgatan 53, Stockholm.
En praktisk rörvoltmeter.
Den amerikanska firman Clough-Brengle Co. tillverkar den här
