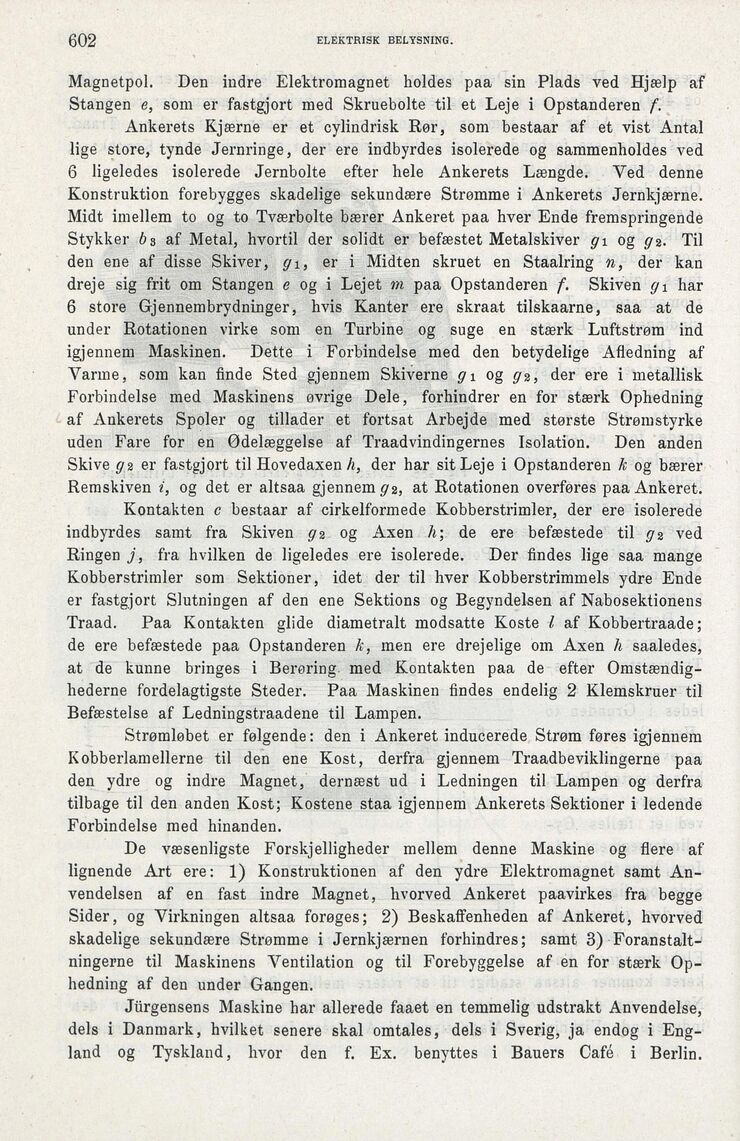

Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
602
ELEKTRISK BELYSNING.
Magnetpol. Den indre Elektromagnet holdes paa sin Plads ved Hjælp af
Stangen e, som er fastgjort med Skruebolte til et Leje i Opstanderen f.
Ankerets Kjærne er et cylindrisk Rør, som bestaar af et vist Antal
lige store, tynde Jernringe, der ere indbyrdes isolerede og sammenholdes ved
6 ligeledes isolerede Jernbolte efter hele Ankerets Længde. Ved denne
Konstruktion forebygges skadelige sekundære Strømme i Ankerets Jernkjærne.
Midt imellem to og to Tværbolte bærer Ankeret paa hver Ende fremspringende
Stykker 63 af Metal, hvortil der solidt er befæstet Metalskiver gi og g^. Til
den ene af disse Skiver, gi, er i Midten skruet en Staalring n, der kan
dreje sig frit om Stangen e og i Lejet m paa Opstanderen f. Skiven gi har
6 store Gjennembrydninger, hvis Kanter ere skraat tilskaarne, saa at de
under Rotationen virke som en Turbine og suge en stærk Luftstrøm ind
igjennem Maskinen. Dette i Forbindelse med den betydelige Afledning af
Varme, som kan finde Sted gjennem Skiverne gi og g2, der ere i metallisk
Forbindelse med Maskinens øvrige Dele, forhindrer en for stærk Ophedning
af Ankerets Spoler og tillader et fortsat Arbejde med største Strømstyrke
uden Fare for en Ødelæggelse af Traadvindingernes Isolation. Den anden
Skive g2 er fastgjort til Hovedaxen h, der har sit Leje i Opstanderen k og bærer
Remskiven i, og det er altsaa gjennem ^2, at Rotationen overføres paa Ankeret.
Kontakten c bestaar af cirkelformede Kobberstrimler, der ere isolerede
indbyrdes samt fra Skiven g 2 og Axen Ä; de ere befæstede til g 2 ved
Ringen j, fra hvilken de ligeledes ere isolerede. Der findes lige saa mange
Kobberstrimler som Sektioner, idet der til hver Kobberstrimmels ydre Ende
er fastgjort Slutningen af den ene Sektions og Begyndelsen af Nabosektionens
Traad. Paa Kontakten glide diametralt modsatte Koste l af Kobbertraade;
de ere befæstede paa Opstanderen k, men ere drejelige om Axen h saaledes,
at de kunne bringes i Berøring med Kontakten paa de efter
Omstændighederne fordelagtigste Steder. Paa Maskinen findes endelig 2 Klemskruer til
Befæstelse af Ledningstraadene til Lampen.
Strømløbet er følgende: den i Ankeret inducerede Strøm føres igjennem
Kobberlamellerne til den ene Kost, derfra gjennem Traadbeviklingerne paa
den ydre og indre Magnet, dernæst ud i Ledningen til Lampen og derfra
tilbage til den anden Kost; Kostene staa igjennem Ankerets Sektioner i ledende
Forbindelse med hinanden.
De væsenligste Forskjelligheder mellem denne Maskine og flere af
lignende Art ere: 1) Konstruktionen af den ydre Elektromagnet samt
Anvendelsen af en fast indre Magnet, hvorved Ankeret paavirkes fra begge
Sider, og Virkningen altsaa forøges; 2) Beskaffenheden af Ankeret, hvorved
skadelige sekundære Strømme i Jernkjærnen forhindres; samt 3)
Foranstaltningerne til Maskinens Ventilation og til Forebyggelse af en for stærk
Ophedning af den under Gangen.
Jürgensens Maskine har allerede faaet en temmelig udstrakt Anvendelse,
dels i Danmark, hvilket senere skal omtales, dels i Sverig, ja endog i
England og Tyskland, hvor den f. Ex. benyttes i Bauers Café i Berlin.
