GASBELYSNING.
587

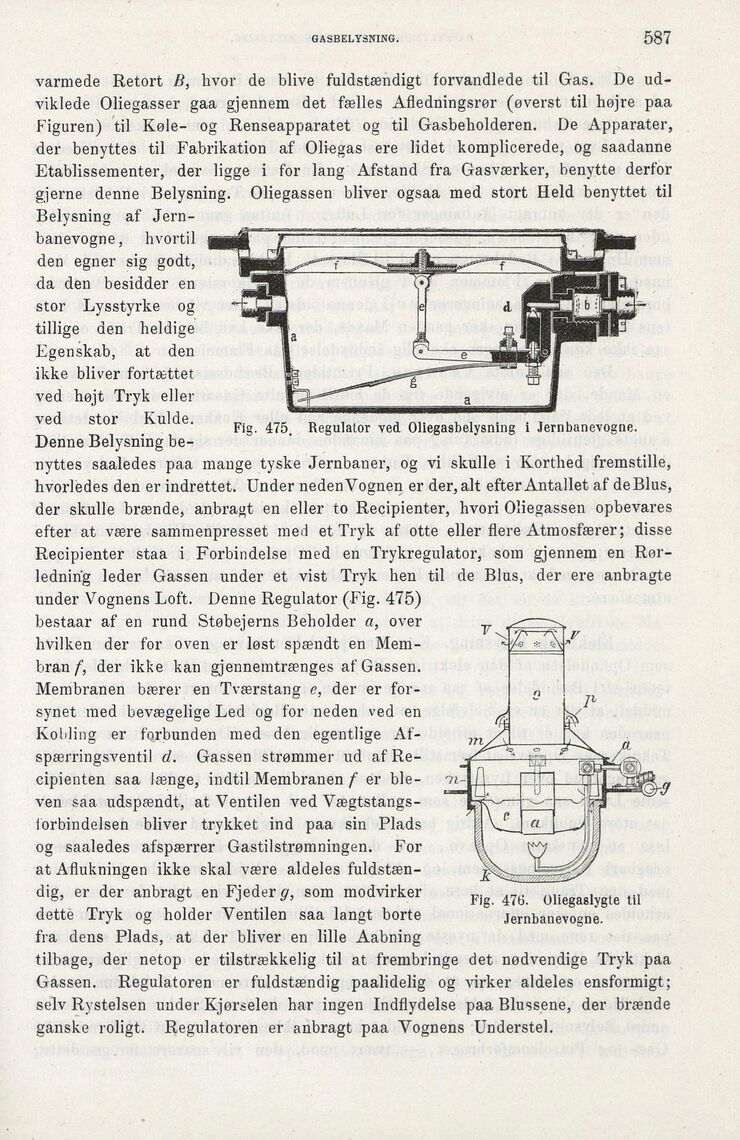

Fig. 475. Regulator ved. Oliegasbelysning i Jernbanevogne.
Fig. 476. Oliegaslygte til
Jernbanevogne.
varmede Retort B, hvor de blive fuldstændigt forvandlede til Gas. De
udviklede Oliegasser gaa gjennem det fælles Afledningsrør (øverst til højre paa
Figuren) til Køle- og Renseapparatet og til Gasbeholderen. De Apparater,
der benyttes til Fabrikation af Oliegas ere lidet komplicerede, og saadanne
Etablissementer, der ligge i for lang Afstand fra Gasværker, benytte derfor
gjerne denne Belysning. Oliegassen bliver ogsaa med stort Held benyttet til
Belysning af
Jernbanevogne , hvortil
den egner sig godt,
da den besidder en
stor Lysstyrke og
tillige den heldige
Egenskab, at den
ikke bliver fortættet
ved højt Tryk eller
ved stor Kulde.
Denne Belysning be-
nyttes saaledes paa mange tyske Jernbaner, og vi skulle i Korthed fremstille,
hvorledes den er indrettet. Under nedenVognen er der, alt efter Antallet af deBlus,
der skulle brænde, anbragt en eller to Recipienter, hvori Oliegassen opbevares
efter at være sammenpresset med et Tryk af otte eller flere Atmosfærer; disse
Recipienter staa i Forbindelse med en Trykregulator, som gjennem en
Rørledning leder Gassen under et vist Tryk hen til de Blus, der ere anbragte
under Vognens Loft. Denne Regulator (Fig. 475)
bestaar af en rund Støbejerns Beholder a, over
hvilken der for oven er løst spændt en
Membran/’, der ikke kan gjennemtrænges af Gassen.
Membranen bærer en Tværstang e, der er
forsynet med bevægelige Led og for neden ved en
Kolding er forbunden med den egentlige
Afspærringsventil d. Gassen strømmer ud af
Recipienten saa længe, indtil Membranen f er
ble-ven saa udspændt, at Ventilen ved
Vægtstangsforbindelsen bliver trykket ind paa sin Plads
og saaledes afspærrer Gastilstrømningen. For
at Aflukningen ikke skal være aldeles
fuldstændig, er der anbragt en Fjeder^, som modvirker
dette Tryk og holder Ventilen saa langt borte
fra dens Plads, at der bliver en lille Aabning
tilbage, der netop er tilstrækkelig til at frembringe det nødvendige Tryk paa
Gassen. Regulatoren er fuldstændig paalidelig og virker aldeles ensformigt;
selv Rystelsen under Kjørselen har ingen Indflydelse paa Blussene, der brænde
ganske roligt. Regulatoren er anbragt paa Vognens Understel.
