SKYDEVAABEN.
561
naar Løbene klappes ned, samt Selvspænding, d. v. s., at Hanerne spændes
samtidigt med Aabningen.
Der er foruden toløbede ogsaa bleven konstrueret treløbede Jagtgeværer
(Fig. 452), der under neden de to Løb til Haglskud a a have et tredie b til
Kugleskud. For nu desuagtet at kunne nøjes med kun at have to Haner og
to Aftrækkere til disse tre Løb har Oberhammer i München opfundet
følgende sindrige Konstruktion: Slagstiften, som fører ind til Haglløbet til
venstre, er konstrueret paa sædvanlig Maade, hvorimod den til det højre Løb
er anbragt i et Hylster d, der kan drejes ved Hjælp af Vægtstangen c.
Hylsterets Drejetap e ligger i Laasens Legeme excentrisk til Slagstiften k’s
Midtlinie f g, saaledes at h, naar man drejer c en Fjerdedels Omdrejning
nedad, kommer til at staa i Linien i k. Naar man i den Stilling, der er
tegnet i Figuren, trækker den højre Aftrækker tilbage, slaar vedkommende
Hammer ikke paa h men paa
Slagstiften m, der fører til
Kugleløbet, idet h ligger
udenfor Hanens Slagflades
Rækkevidde. Vil man derimod
afskyde det højre Haglløb,
bringer man h frem for Hanen
ved at dreje paa c, og
Slagstiften h vil da blive truffen,
medens Hanen ikke kan naa
ned til m.
I Stedet for disse temmelig
tunge tredobbelte Geværer
anvender man nu hyppigt de saa
kaldte Indsatsløb, ved hvilke
det ene eller begge de glatte
Løb paa et dobbeltløbet Jagtgevær kan forvandles til riflede Løb, der ere
indrettede til Skydning med Kuglepatroner. Dette Princip, at indsætte Løb,
er allerede tidligere blevet benyttet ved militære Øvelser, for at Rekruten kan
lære at sigte paa den rette Maade uden at behøve skarpe Patroner eller
store Skydebaner. I dette Øjemed bliver der skudt et kort Rør med en lille
Udboring ind i den bageste Del af Løbet paa en Baglader. Røret har bagtil
en Piston, hvor der anbringes en Fænghætte, der er forsynet med en stærk
Sprængsats og en lille Kugle. Naar det saaledes indrettede Gevær bliver
affyret, træffer Slagbolten Fænghætten, ved hvis Explosion Kuglen skydes ud
af Indsatsløbet. Naturligvis kan der kun skydes paa ganske korte Afstande
med dette Apparat. Dette Arrangement anvendes for saa vidt ved
Jagtgeværer med glatte Løb, som man i det glatte Løb, der skal forandres til
Kugleløb, indsætter et riflet Indsatsløb af samme Længde. Næsten alle de
Lukningsmekanismer, der blive anvendte til Militærgeværer, blive ogsaa
benyttede paa Jagtgeværer. Navnlig bruges Mauser- og Martinigeværet.
Den nyeste Tids Opfindelser. gß

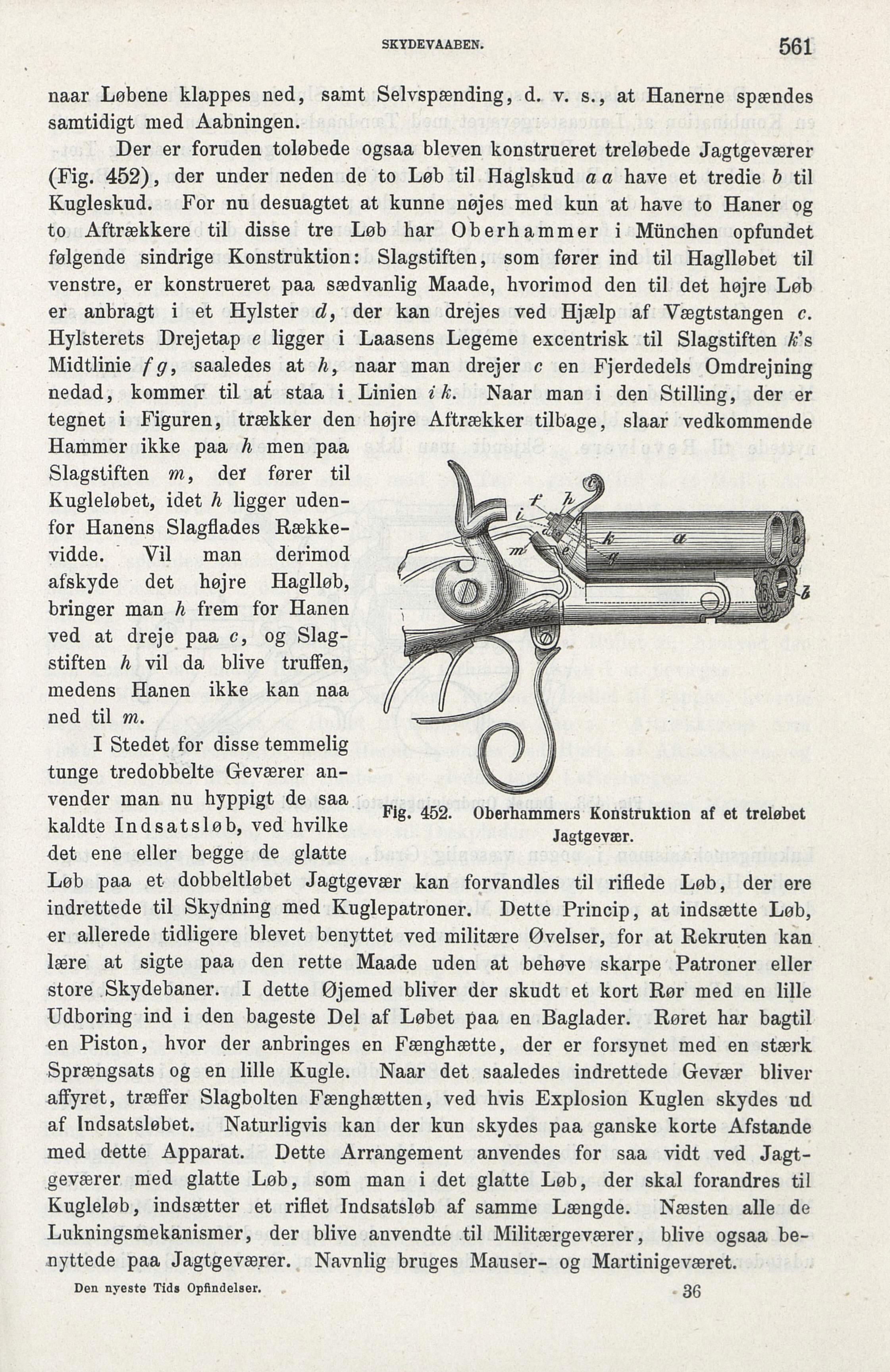

Fig. 452. Oberhammers Konstruktion af et treløbet
Jagtgevær.
