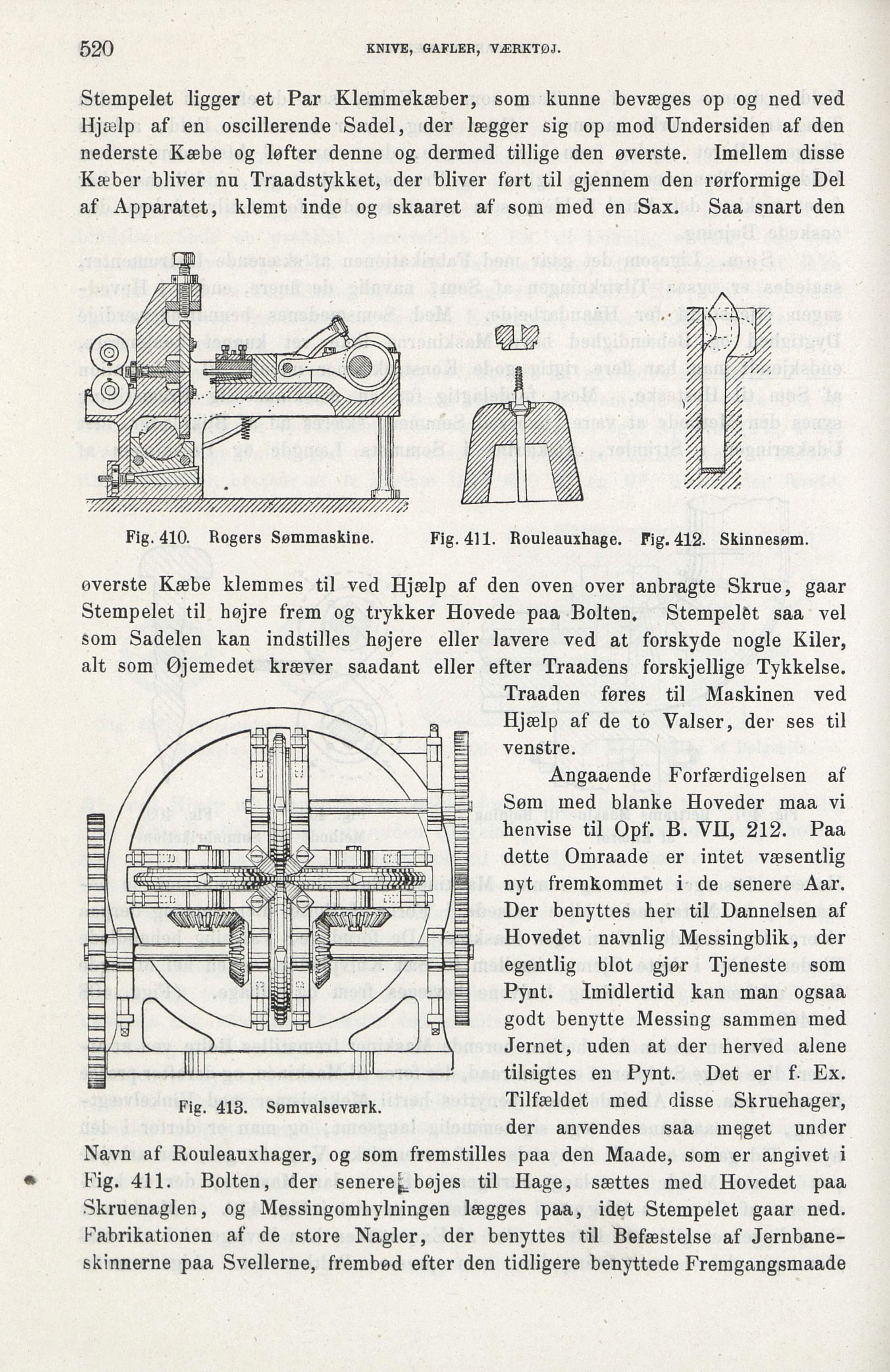

520
KNIVE, GAFLER, VÆRKTØJ.
Stempelet ligger et Par Klemmekæber, som kunne bevæges op og ned ved
Hjælp af en oscillerende Sadel, der lægger sig op mod Undersiden af den
nederste Kæbe og løfter denne og dermed tillige den øverste. Imellem disse
Kæber bliver nu Traadstykket, der bliver ført til gjennem den rørformige Del
af Apparatet, klemt inde og skaaret af som med en Sax. Saa snart den
Fig. 410. Rogers Sømmaskine. Fig. 411. Rouleauxhage. Fig. 412. Skinnesøm.
øverste Kæbe klemmes til ved Hjælp af den oven over anbragte Skrue, gaar
Stempelet til højre frem og trykker Hovede paa Bolten. Stempelët saa vel
som Sadelen kan indstilles højere eller lavere ved at forskyde nogle Kiler,
alt som Øjemedet kræver saadant eller efter Traadens forskjellige Tykkelse.
Traaden føres til Maskinen ved
Hjælp af de to Valser, der ses til
venstre.
Angaaende Forfærdigelsen af
Søm med blanke Hoveder maa vi
henvise til Opf. B. VH, 212. Paa
dette Omraade er intet væsentlig
nyt fremkommet i de senere Aar.
Der benyttes her til Dannelsen af
Hovedet navnlig Messingblik, der
egentlig blot gjør Tjeneste som
Pynt. Imidlertid kan man ogsaa
godt benytte Messing sammen med
Jernet, uden at der herved alene
tilsigtes en Pynt. Det er f. Ex.
Tilfældet med disse Skruehager,
der anvendes saa meget under
Navn af Rouleauxhager, og som fremstilles paa den Maade, som er angivet i
Fig. 411. Bolten, der senere^bøjes til Hage, sættes med Hovedet paa
Skruenaglen, og Messingomhylningen lægges paa, idet Stempelet gaar ned.
Fabrikationen af de store Nagler, der benyttes til Befæstelse af
Jernbaneskinnerne paa Svellerne, frembød efter den tidligere benyttede Fremgangsmaade
Fig. 413. Sømvalseværk.
