DAMPKULTIVATORER.
355
Ankervognen bliver altid ved de nyere Dampplove indrettet saaledes, at
den, naar Ploven er gaaet Marken en Gang over, automatisk nærmer sig
Lokomotivet.
Savages automatiske Ankervogn er i dette Øjemed forsynet med
bevægelige Ankere, der ses til venstre paa vor Tegning (Fig. 266), og som gribe ned
i Jorden og saaledes holde Vognen fast; naar Ploven naar hen til Ankervognen,
sætter en Kugle, der er anbragt paa Træktovet, en Vægtstang i Virksomhed,
som løfter Ankrene op af Jorden, hvorpaa Vognen følger Trækket af Tovet
saa længe, indtil Maskinisten standser og omstyrer Dampmaskinen, hvorpaa
Ploven vender tilbage og Ankrene igjen gribe fat i Jorden. En Forskydning
af Ankervognen i Plovens Bevægelsesretning forhindres af Hjulene, der skære
sig dybt ned i Jorden. Der behøves kun to til at betjene dette System,
nemlig Maskinisten og Pløjemanden.
Medens Periferisystemet kun egner sig til ugunstige Terrænforhold og
mindre Flader, er Tomaskinesystemet det, der kan udføre mest Arbejde. Dette

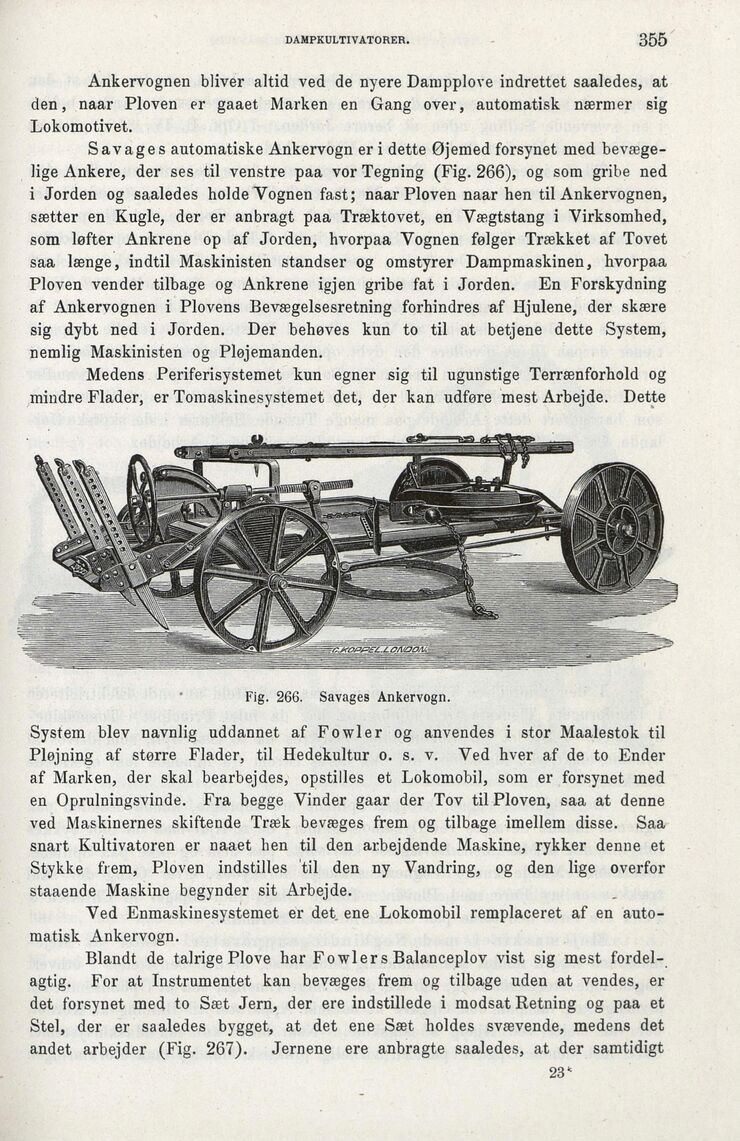

Fig. 266. Savages Ankervogn.
System blev navnlig uddannet af Fowler og anvendes i stor Maalestok til
Pløjning af større Flader, til Hedekultur o. s. v. Ved hver af de to Ender
af Marken, der skal bearbejdes, opstilles et Lokomobil, som er forsynet med
en Oprulningsvinde. Fra begge Vinder gaar der Tov til Ploven, saa at denne
ved Maskinernes skiftende Træk bevæges frem og tilbage imellem disse. Saa
snart Kultivatoren er naaet hen til den arbejdende Maskine, rykker denne et
Stykke frem, Ploven indstilles til den ny Vandring, og den lige overfor
staaende Maskine begynder sit Arbejde.
Ved Enmaskinesystemet er det ene Lokomobil remplaceret af en
automatisk Ankervogn.
Blandt de talrige Plove har Fowler s Balanceplov vist sig mest
fordelagtig. For at Instrumentet kan bevæges frem og tilbage uden at vendes, er
det forsynet med to Sæt Jern, der ere indstillede i modsat Retning og paa et
Stel, der er saaledes bygget, at det ene Sæt holdes svævende, medens det
andet arbejder (Fig. 267). Jernene ere anbragte saaledes, at der samtidigt
23 *
