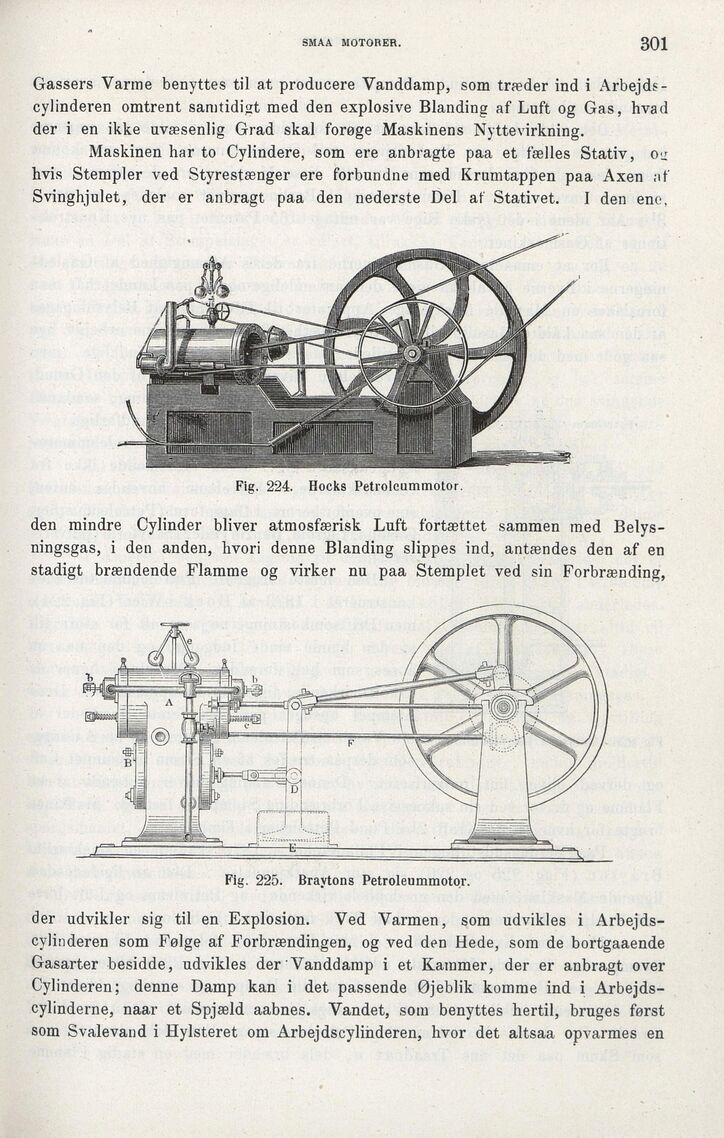

SMAA MOTORER.
301
Gassers Varme benyttes til at producere Vanddamp, som træder ind i
xXrbejds-cylinderen omtrent samtidigt med den explosive Blanding af Luft og Gas, hvad
der i en ikke uvæsenlig Grad skal forøge Maskinens Nyttevirkning.
Maskinen har to Cylindere, som ere anbragte paa et fælles Stativ, ou
hvis Stempler ved Styrestænger ere forbundne med Krumtappen paa Axen af
Svinghjulet, der er anbragt paa den nederste Del af Stativet. I den ene,
Fig. 224. Hocks Petroleummotor.
den mindre Cylinder bliver atmosfærisk Luft fortættet sammen med
Belysningsgas, i den anden, hvori denne Blanding slippes ind, antændes den af en
stadigt brændende Flamme og virker nu paa Stemplet ved sin Forbrænding,
Fig. 225. Braytons Petroleummotor.
der udvikler sig til en Explosion. Ved Varmen, som udvikles i
Arbejds-cylinderen som Følge af Forbrændingen, og ved den Hede, som de bortgaaende
Gasarter besidde, udvikles der Vanddamp i et Kammer, der er anbragt over
Cylinderen; denne Damp kan i det passende Øjeblik komme ind i
Arbejds-cylinderne, naar et Spjæld aabnes. Vandet, som benyttes hertil, bruges først
som Svalevand i Hylsteret om Arbejdscylinderen, hvor det altsaa opvarmes en
