280
DAMPMASKINER.
De ældre Præcisionsstyringer kunde kun benyttes ved mindre
Oindrej-ningshastigheder, og det er først i den nyeste Tid lykkedes at omarbejde
dem og gjøre dem anvendelige ogsaa ved en større Hastighed. Den, der først
konstruerede en Præcisionsstyring til Brug under disse Forhold, var Alfred

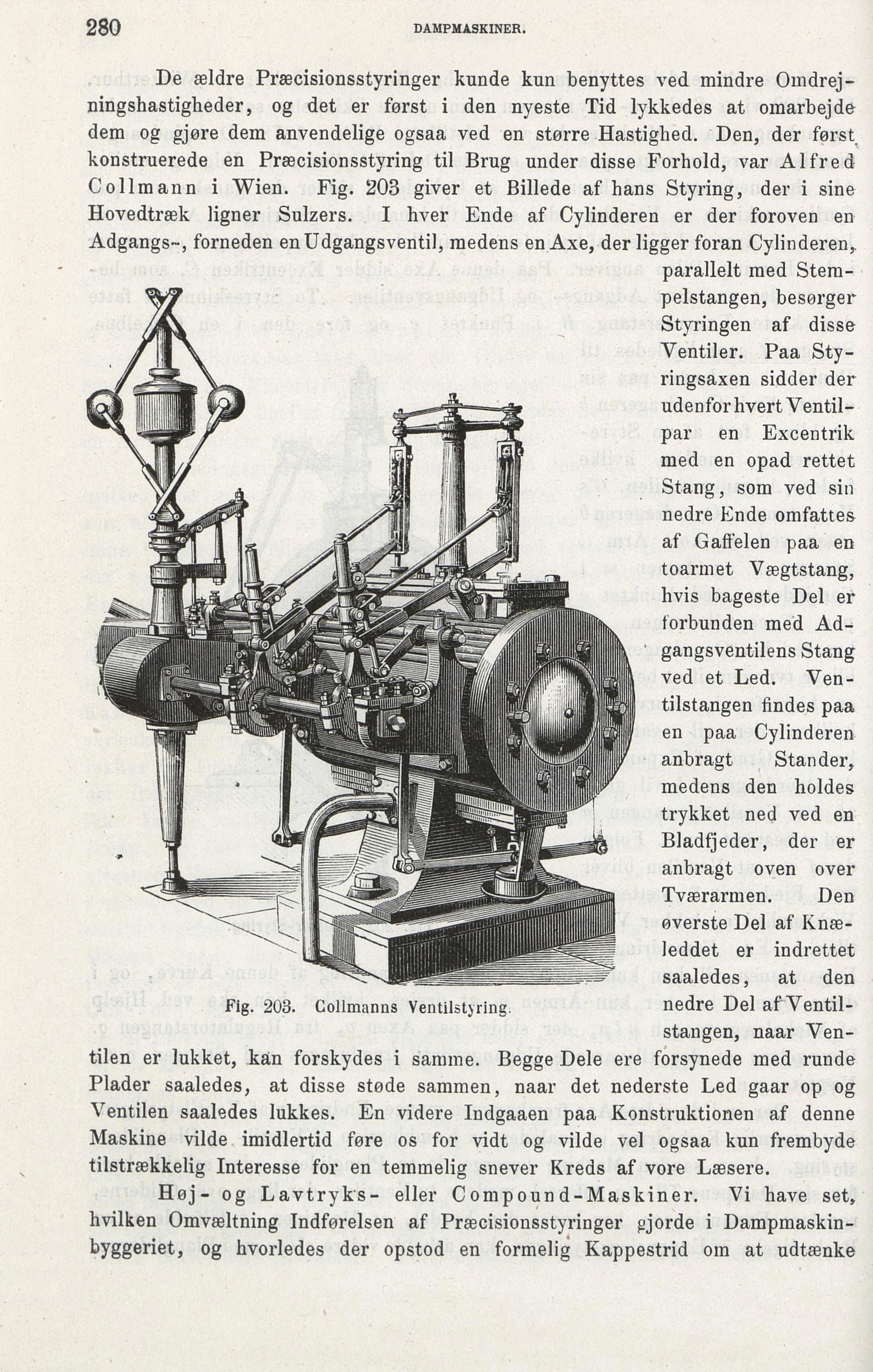

Collmann i Wien. Fig. 203 giver et Billede af hans Styring, der i sine
Hovedtræk ligner Sulzers. I hver Ende af Cylinderen er der foroven en
Adgangs-, forneden en Udgangsventil, medens en Axe, der ligger foran Cylinderen,
parallelt med
Stempelstangen, besørger
Styringen af disse
Ventiler. Paa
Styringsaxen sidder der
udenfor hvert
Ventilpar en Excentrik
med en opad rettet
Stang, som ved sin
nedre Ende omfattes
af Gaffelen paa en
toarm et Vægtstang,
hvis bageste Del er
forbunden med
Adgangsventilens Stang
ved et Led.
Ventilstangen findes paa
en paa Cylinderen
anbragt Stander,
medens den holdes
trykket ned ved en
Bladfjeder, der er
anbragt oven over
Tværarmen. Den
øverste Del af
Knæleddet er indrettet
saaledes, at den
nedre Del af
Ventilstangen, naar
Ven
tilen er lukket, kän forskydes i samme. Begge Dele ere forsynede med runde
Plader saaledes, at disse støde sammen, naar det nederste Led gaar op og
Ventilen saaledes lukkes. En videre Indgaaen paa Konstruktionen af denne
Maskine vilde imidlertid føre os for vidt og vilde vel ogsaa kun frembyde
tilstrækkelig Interesse for en temmelig snever Kreds af vore Læsere.
Høj- og Lavtryks- eller Compound-Maskiner. Vi have set,
hvilken Omvæltning Indførelsen af Præcisionsstyringer gjorde i
Dampmaskinbyggeriet, og hvorledes der opstod en formelig Kappestrid om at udtænke
Fig. 203. Collmanns Ventilstyring.
