DAMPKJEDLER.
263

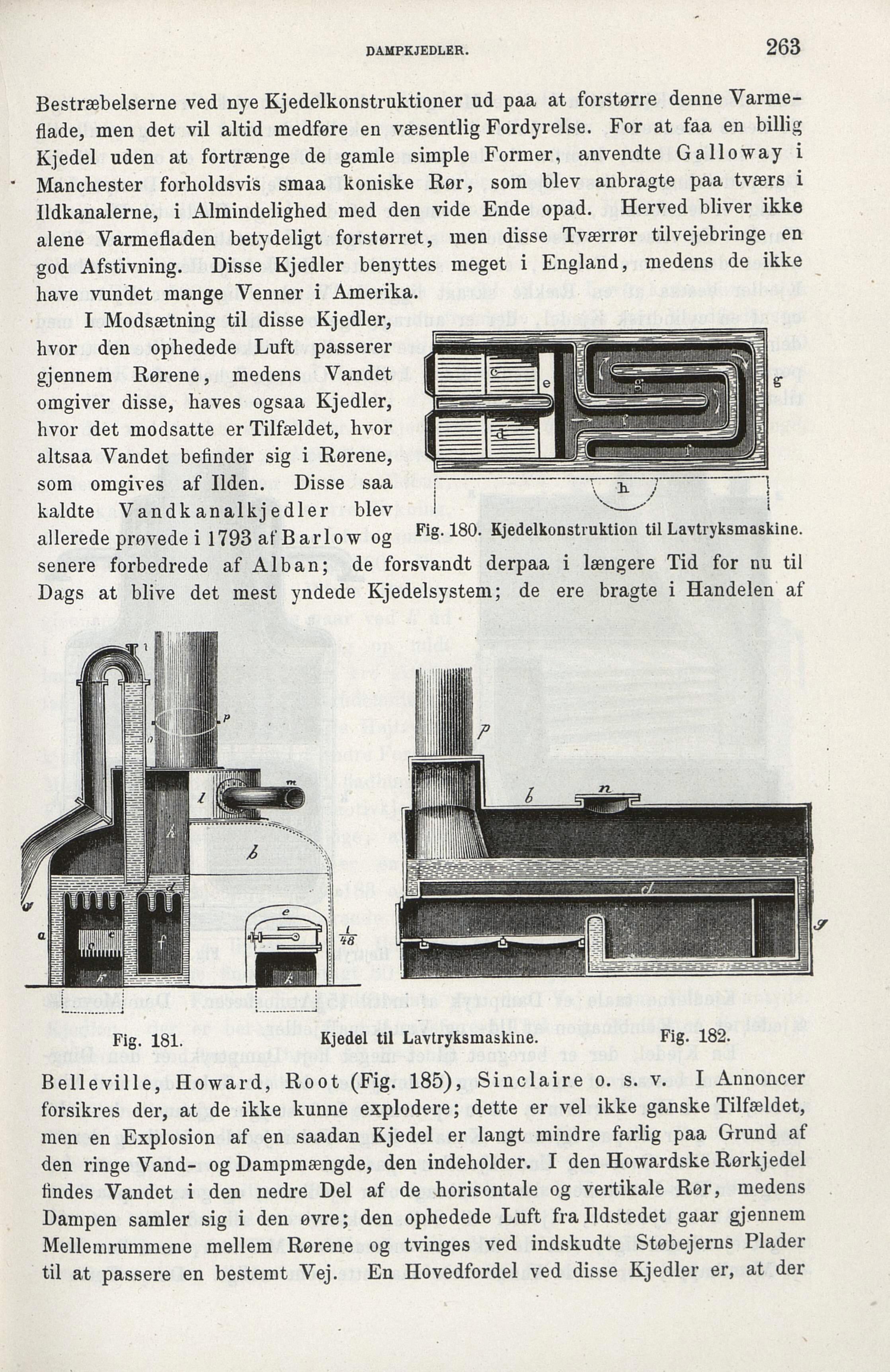

Fig. 180. Kjedelkonstruktion til Lavtryksmaskine.
Bestræbelserne ved nye Kjedelkonstruktioner ud paa at forstørre denne
Varme-flade, men det vil altid medføre en væsentlig Fordyrelse. For at faa en billig
Kjedel uden at fortrænge de gamle simple Former, anvendte Galloway i
Manchester forholdsvis smaa koniske Rør, som blev anbragte paa tværs i
Ildkanalerne, i Almindelighed med den vide Ende opad. Herved bliver ikke
alene Varmefladen betydeligt forstørret, men disse Tværrør tilvejebringe en
god Afstivning. Disse Kjedler benyttes meget i England, medens de ikke
have vundet mange Venner i Amerika.
I Modsætning til disse Kjedler,
hvor den ophedede Luft passerer
gjennem Rørene, medens Vandet
omgiver disse, haves ogsaa Kjedler,
hvor det modsatte er Tilfældet, hvor
altsaa Vandet befinder sig i Rørene,
som omgives af Ilden. Disse saa
kaldte Vandk analkj edler blev
allerede prøvede i 1793 af Barlo w og
senere forbedrede af Alban; de forsvandt derpaa i længere Tid for nu til
Dags at blive det mest yndede Kjedelsystem; de ere bragte i Handelen af
Fig. 181.
Kjedel til Lavtryksmaskine.
Fig. 182.
Belleville, Howard, Root (Fig. 185), Sinclaire o. s. v. I Annoncer
forsikres der, at de ikke kunne explodere; dette er vel ikke ganske Tilfældet,
men en Explosion af en saadan Kjedel er langt mindre farlig paa Grund af
den ringe Vand- og Dampmængde, den indeholder. I den Howardske Rørkjedel
findes Vandet i den nedre Del af de horisontale og vertikale Rør, medens
Dampen samler sig i den øvre; den ophedede Luft fra Ildstedet gaar gjennem
Mellemrummene mellem Rørene og tvinges ved indskudte Støbejerns Plader
til at passere en bestemt Vej. En Hovedfordel ved disse Kjedler er, at der
