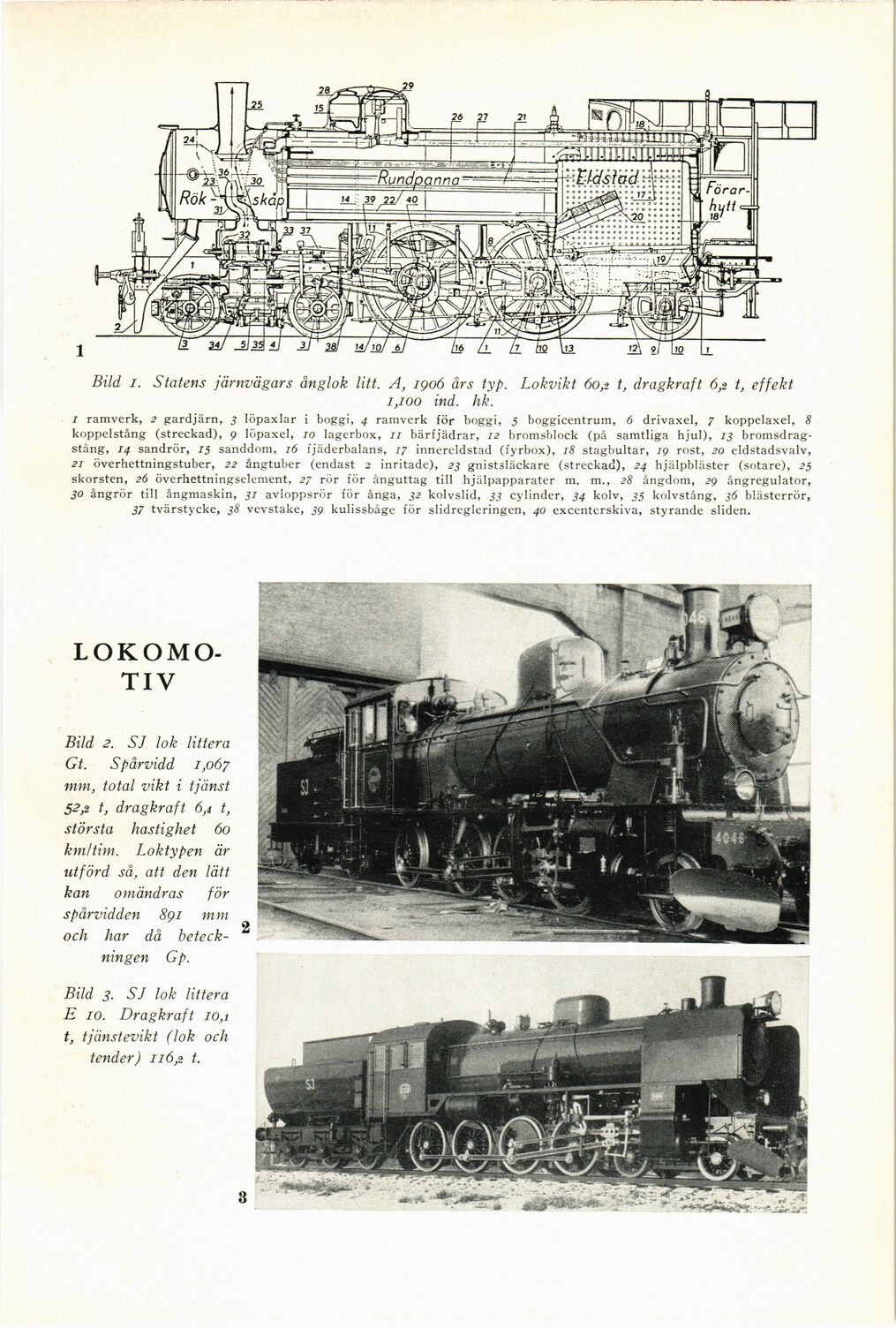

Bild i. Statens järnvägars ånglok litt. A, 1906 års typ. Lokvikt 60,2 t, dragkraft 6,2 t, effekt
1,100 ind, hk.
i ramverk, 2 gardjärn, 3 löpaxlar i boggi, 4 ramverk för boggi, 5 boggicentrum, 6 drivaxel, 7 koppelaxel, 8
koppelstång (streckad), 9 löpaxel, 10 lagerbox, 11 bärfjädrar, 12 bromsblock (på samtliga hjul), 13
bromsdrag-stång, 14 sandrör, 15 sanddom, 16 fjäderbalans, 17 innereldstad (fyrbox), 18 stagbultar, 19 rost, 20 eldstadsvalv,
21 överhettningstuber, 22 ångtuber (endast 2 inritade), 23 gnistsläckare (streckad), 24 hjälpbläster (sötare), 25
skorsten, 26 överhettningselement, 27 rör för ånguttag till hjälpapparater m. m., 28 ångdom, 29 ångregulator,
30 ångrör till ångmaskin, 31 avloppsrör för ånga, 32 kolvslid, 33 cylinder, 34 kolv, 35 kolvstång, 36 blästerrör,
37 tvärstycke, 38 vevstake, 39 kulissbåge för slidregleringen, 40 excenterskiva, styrande sliden.
[-LOKOMOTIV-]
{+LOKOMO-
TIV+}
Bild 2. SJ lok littera
Gt. Spårvidd 1,067
mm, total vikt i tjänst
52,2 t, dragkraft 6,4 t,
största hastighet 60
km/tim. Loktypen är
utförd så, att den lätt
kan omändras för
spårvidden 891 mm
och har då
beteckningen Gp.
Bild 3. SJ lok littera
E 10. Dragkraft 10,1
t, tjänstevikt (lok och
tender) 116,2 t.
