Full resolution (TIFF) - On this page / på denna sida - Om nickel-manganstål, af H. C. Carpenter, R. A. Hadfield och Percy Longmuir
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
164
:..-.., Sammanfattning.
För stål med c:a 0.45 % C och 0.9% Mn gäller:
1. En halt af Ni upp till 4.25 % har ett för-
delaktigt inflytande, i det att sträckgräns och brott-
gräns ökas utan att tänjbarheten i lika hög grad
minskas.
2. En Ni-halt af 5 % gör stålet mycket skört.
Den »sköra zonen» når sitt maximum vid Ni = 8%
och urjphör åter vid ? = 16-20%.
Vid jämförelse mellan resultaten af tidigare
undersökningar framgår, att den »sköra zonen» upp-
träder vid desto lägre Ni-halt, ju högre holhalten är.
80
A
S .
.HP
^^
Ö TH
^
GG .£
"O k
S
.5
å
s,.
S
$ W

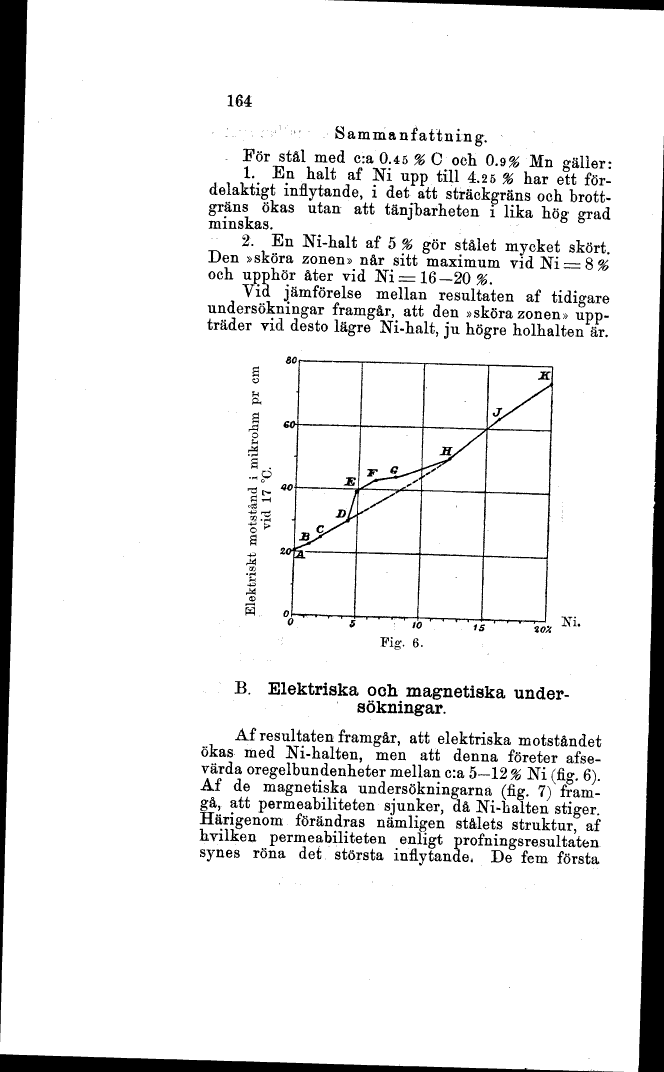

Fig. 6.
B. Elektriska och magnetiska under-
sökningar.
Af resultaten framgår, att elektriska motståndet
ökas med Ni-halten, men att denna företer afse-
värda oregelbundenheter mellan c:a 5-12% Ni (fig. 6).
Af de magnetiska undersökningarna (fig. 7) fram-
gå, att permeabiliteten sjunker, då Ni-halten stiger.
Härigenom förändras nämligen stålets struktur, af
hvilken permeabiliteten enligt profningsresultaten
synes röna det största inflytande, De fem första
<< prev. page << föreg. sida << >> nästa sida >> next page >>
