strømspolen er omtrent i fase med driftsstrømmen og af
spændingsspolen omtrent 90 0 forskudt efter spændingen.
Tidsudløsning er ved tilbagestrømsrelæet ikke nød
vendig. Aluminiumskiven holdes ved et lidet lod an
bragt i silkesnoren i sin hvilestilling. Gaar energien
i den rigtige retning understøtter hvirvelstrømmenes
moment loddets moment, gaar den i modsat retning,
overvinder hvirvelstrømmenes moment ved en vis grænse
loddets moment, og skiven dreier sig en hel omdreining,
hvorved den slutter en kontakt, der staar i forbindelse
med udløsningsmagneten.
I et separataftryk fra «Schweizerische Elektro
technische Zeitschrift» har Maschirunfabrik Oerlikon
bekjendtgjort endel maaleresultater fra Caffaroanlæggets
dreiestrørasgeneratorer og transformatorer.
De tre opstillede dreiestrørasgeneratorer med
tilsvarende dreiestrømstransformatorer er hver paa
2750 K. V. A. Generatorernes normale spænding er
9000—10500 volt og 150 ampere ved 315 omdrei
ninger pr. minut. Periodetallet er 42.
Fig. 14 viser schemaet for denne anordning.
St. T er strømtransformatorer, Sp.T spændingstransfor
matorer, 5 sikringer, A ampéremetere, PB tilbage
strømsrelæ, B akkumulatorbatteri (eller magnetiserings
kilde), M udløsemagnet og Au strømbryder.
Dreiestrømsgeneratorerne er byggede efter Oer
likons system, Magnethjulet dannes af en støbestaals
ring, hvortil de lamellerede polkjerner med sine spoler
er fæstede. Polskoenes rand er i axial retning trappe
formig afskaaret for at bringe kurven for den elektro
motoriske kraft saa nær sinuskurven som mulig. Den
hvilende inducerte del gjennemskjæres af tre luftslitser
og har ni aabne nuter for hver poldel. Den totale
vægt er 37 ton.
Ved en- og tofaseanlæg anvendes tilbagestrøms
relæet x- resp. 2-poligt. Ved 3-faseanlæg 2-poligt og
da koblet efter 2-wattmeter methoden og med anven
delse af 2 spændingstransformatorer eller 3-poligt med
anvendelse af trefasetransformatorer.
Ved optagelse af en tomgangskarakteristik og
kortslutningskarakteristik i forbindelse med en dyna
misk karakteristik viste det sig, at spændingsvariationen
ved cos cp = 0.75 kun var 13 pct. og cos cp — 1
kun var 3.5 pct. mod garanteret henholdsvis r6 og
Tilbagestrømsrelæet kan ogsaa anvendes i forbin
delse med maximalrelæet, idet da tilbagestrømsrelæets
strømspole kobles i serie med maximalrelæet paa strøm
transformatorens sekundære klemmer.
maskiner og transformatorer,
Maalingsresultater for store elektriske
med 3-poligt tilbagestrømsrelæ.

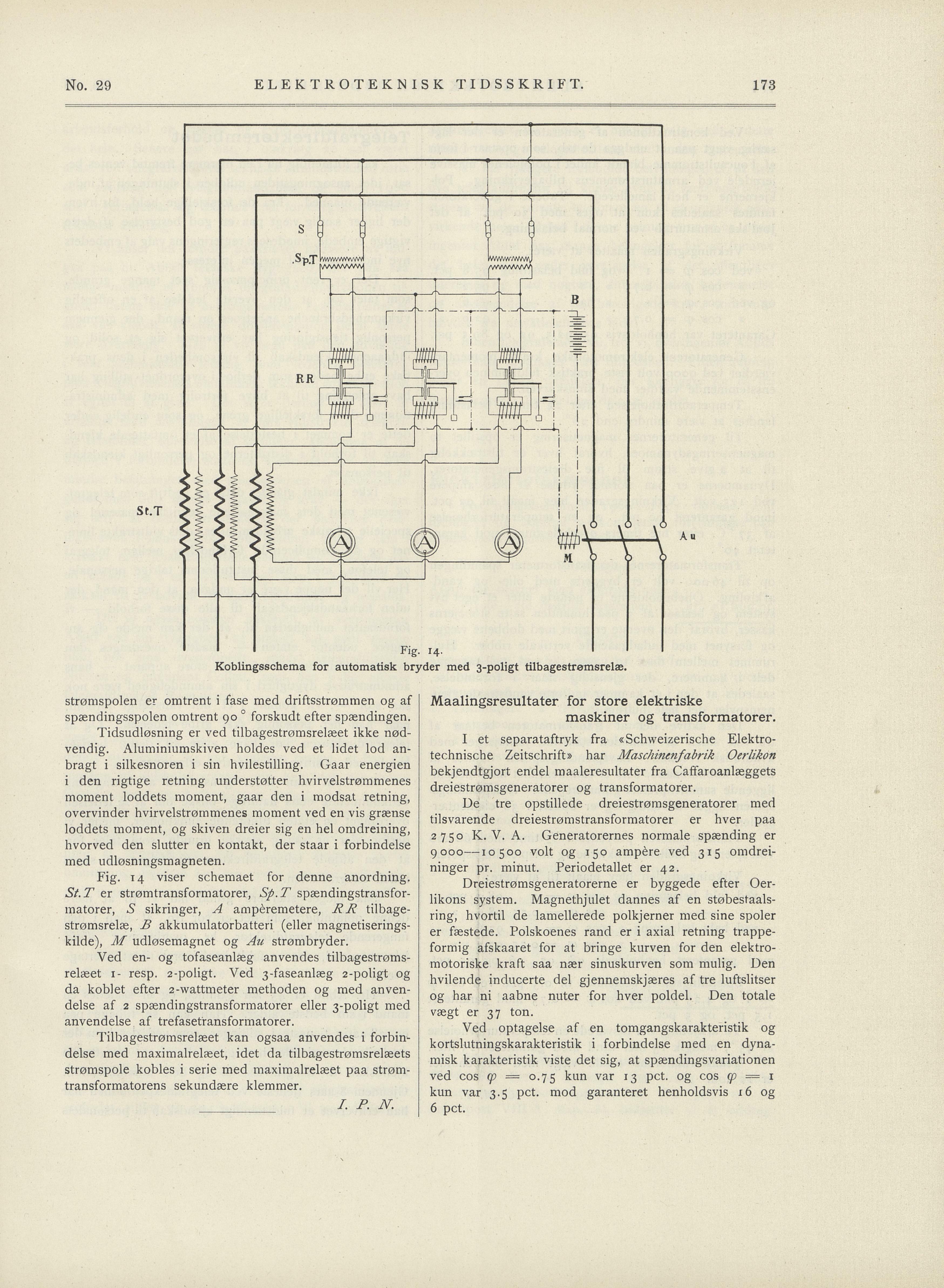

Koblingsschema for automatisk
Fig. 14
