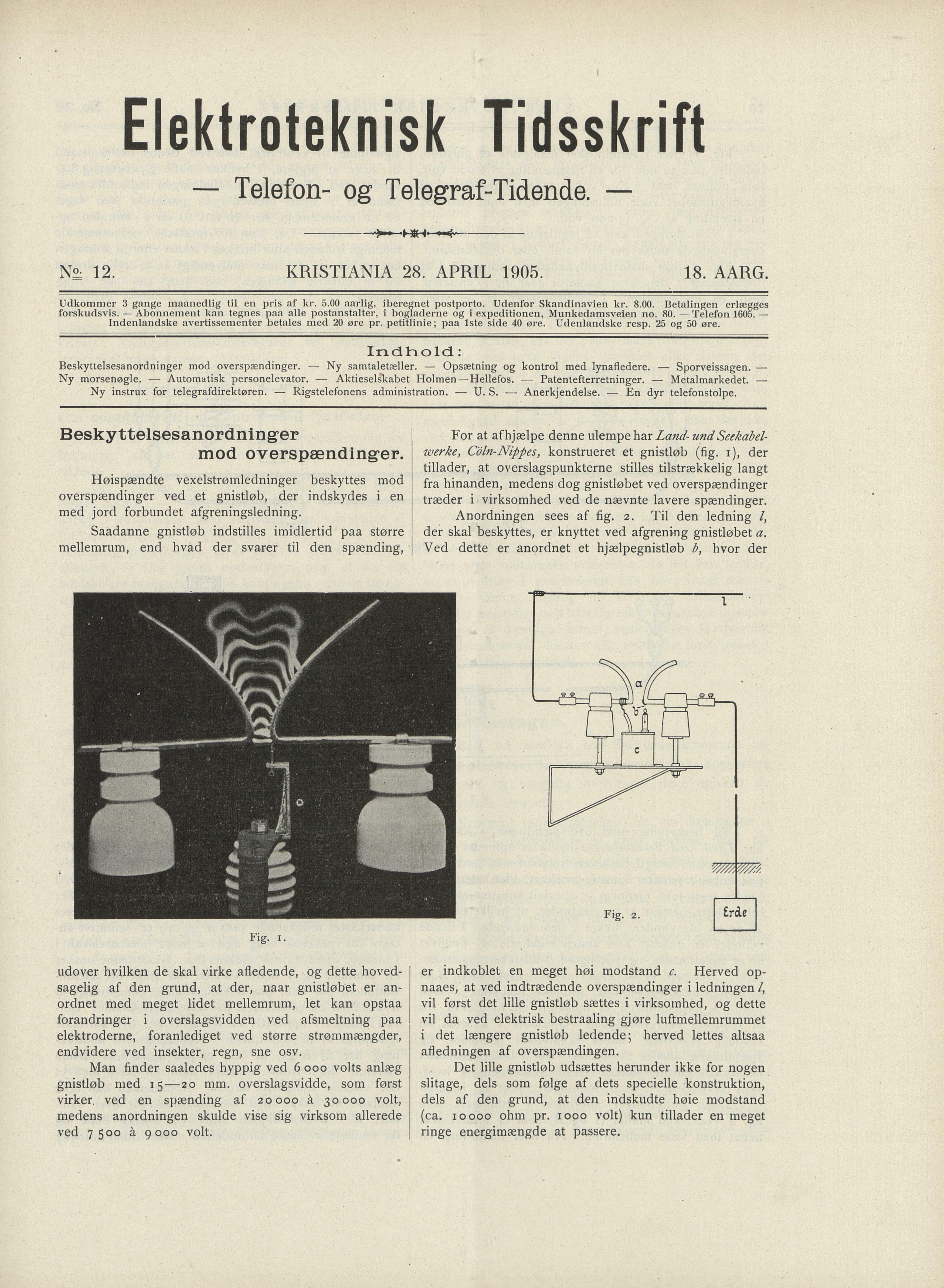

Elektroteknisk Tidsskrift
— Telefon- og Telegraf-Tidende.
Nt 12. KRISTIANIA 28. APRIL 1905. 18. AARG.
Udkommer 3 gange maanedlig til en pris af kr. 5.00 aarlig, iberegnet postporto. Udenfor Skandinavien kr. 8.00. Betalingen erlægges
forskudsvis. — Abonnement kan tegnes paa alle postanstalter, i bogladerne og i expeditionen, Munkedamsveien no. 80. —Telefon 1605. —
Indenlandske avertissementer betales med 20 øre pr. petitlinie; paa Iste side 40 øre. Udenlandske resp. 25 og 50 øre.
Indhold:
Beskyttelsesanordninger mod overspændinger. — Ny samtaletæller. — Opsætning og kontrol med lynafledere. — Sporveissagen. —
Ny morsenøgle. — Automatisk personelevator. — Aktieselskabet Holmen — Hellefos. — Patentefterretninger. — Metalmarkedet. —
Ny instrux for telegrafdirektøren. — Rigstelefonens administration. — U. S. — Anerkjendelse. — En dyr telefonstolpe.
Beskyttelsesanordninger For at afhjælpe denne ulempe har Land- undSeekabel
werke, Coln-Nippes, konstrueret et gnistløb (fig. 1), der
tillader, at overslagspunkterne stilles tilstrækkelig langt
fra hinanden, medens dog gnistløbet ved overspændinger
træder i virksomhed ved de nævnte lavere spændinger.
mod overspændinger.
Høispændte vexelstrømledninger beskyttes mod
overspændinger ved et gnistløb, der indskydes i en
med jord forbundet afgreningsledning. Anordningen sees af fig. 2. Til den ledning /,
der skal beskyttes, er knyttet ved afgrening gnistløbet a.
Ved dette er anordnet et hjælpegnistløb b, hvor der
Saadanne gnistløb indstilles imidlertid paa større
mellemrum, end hvad der svarer til den spænding,
er indkoblet en meget høi modstand c. Herved op
naaes, at ved indtrædende overspændinger i ledningen l,
vil først det lille gnistløb sættes i virksomhed, og dette
vil da ved elektrisk bestraaling gjøre luftmellemrummet
i det længere gnistløb ledende; herved lettes altsaa
afledningen af overspændingen.
udover hvilken de skal virke afledende, og dette hoved
sagelig af den grund, at der, naar gnistløbet er an
ordnet med meget lidet mellemrum, let kan opstaa
forandringer i overslagsvidden ved afsmeltning paa
elektroderne, foranlediget ved større strømmængder,
endvidere ved insekter, regn, sne osv.
Det lille gnistløb udsættes herunder ikke for nogen
slitage, dels som følge af dets specielle konstruktion,
dels af den grund, at den indskudte høie modstand
(ca. 10000 ohm pr. 1000 volt) kun tillader en meget
ringe energimængde at passere.
Man finder saaledes hyppig ved 6 ooo volts anlæg
gnistløb med 15 —20 mm. overslagsvidde, som først
virker. ved en spænding af 20000 å 30000 volt,
medens anordningen skulde vise sig virksom allerede
ved 7500 å 9000 volt.
Fig. i.
_
-Äfr n
c
Fig. 2. £rde
