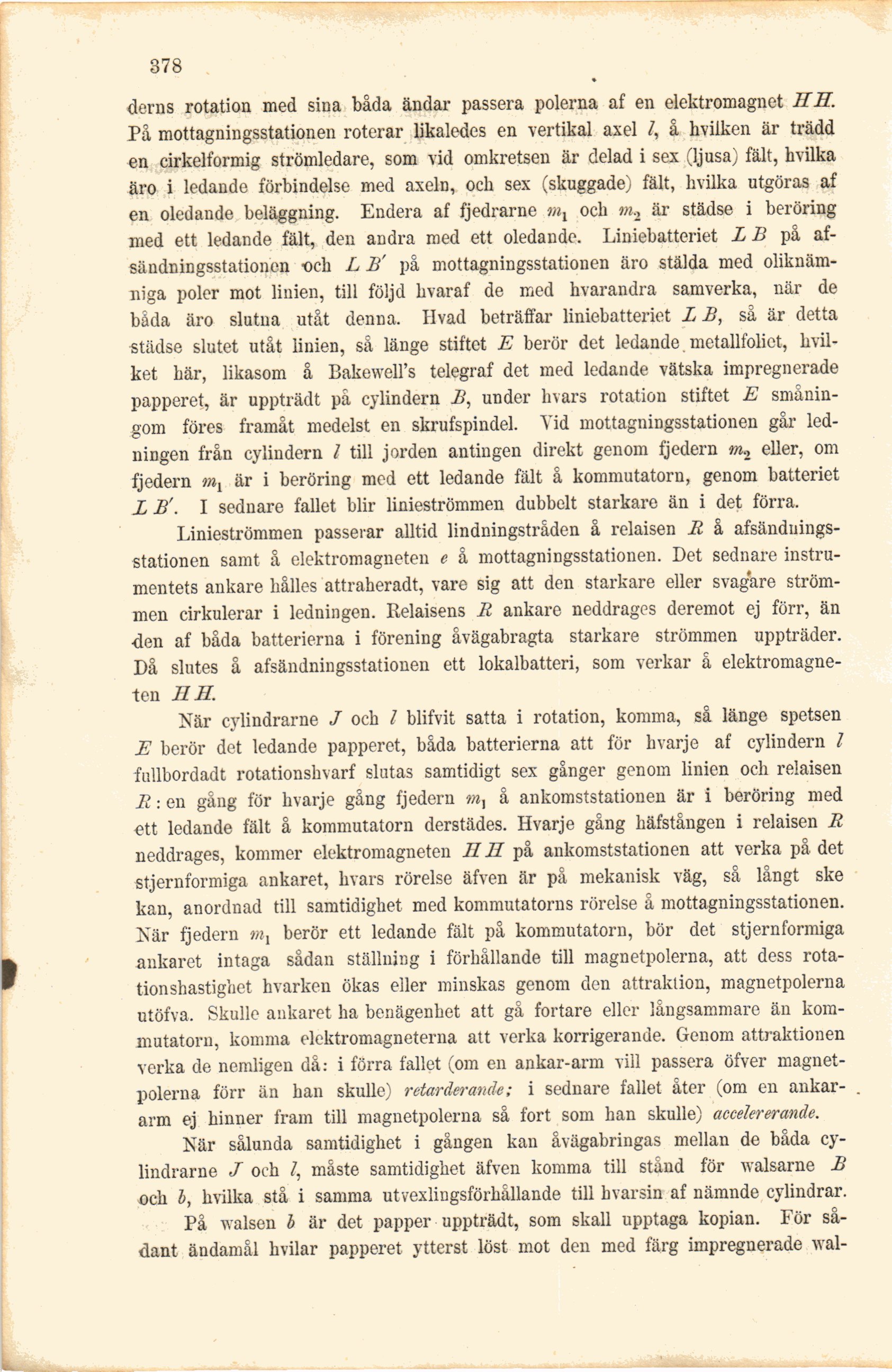

deras rotation med sina båda ändar passera polerna af en elektromagnet HH.
På mottagningsstationen roterar likaledes en vertikal axel /, å hvilken är trädd
en cirkelformig strömledare, som vid omkretsen är delad i sex (ljusa) fält, hvilka
äro i ledande förbindelse med axeln, och sex (skuggade) fält, hvilka utgöras af
en oledande beläggning. Endera af fjedrarne mx och m.x är städse i beröring
med ett ledande fält, den andra med ett oledande. Liniebatteriet L B på
afsändningsstationen och L B’ på mottagningsstationen äro stälda med
oliknämniga poler mot linien, till följd hvaraf de med hvarandra samverka, när de
båda äro slutna utåt denna. Hvad beträffar liniebatteriet L B, så är detta
städse slutet utåt linien, sä länge stiftet E berör det ledande metallfoliet,
hvilket här, likasom å BakewelTs telegraf det med ledande vätska impregnerade
papperet, är uppträdt pä cylindern B, under hvars rotation stiftet E
småningom föres framåt medelst en skrufspindel. Tid mottagningsstationen går
ledningen från cylindern l till jorden antingen direkt genom fjedern m.2 eller, om
fjedern my är i beröring med ett ledande fält å kommutatorn, genom batteriet
L B’. I sednare fallet blir linieströmmen dubbelt starkare än i det förra.
Linieströmmen passerar alltid lindningstråden å relaisen R å
afsändningsstationen samt å elektromagneten e å mottagningsstationen. Det sednare
instrumentets ankare hålles attraheradt, vare sig att den starkare eller svagare
strömmen cirkulerar i ledningen. Relaisens R ankare neddrages deremot ej förr, än
den af båda batterierna i förening åvägabragta starkare strömmen uppträder.
Då slutes å afsändningsstationen ett lokalbatteri, som verkar å
elektromagneten HH.
När cylindrarne J och l blifvit satta i rotation, komma, så länge spetsen
E berör det ledande papperet, båda batterierna att för hvarje af cylindern l
fullbordadt rotationshvarf slutas samtidigt sex gånger genom linien och relaisen
R: en gång för hvarje gång fjedern mt å ankomststationen är i beröring med
ett ledande fält å kommutatorn derstädes. Hvarje gång häfstången i relaisen R
neddrages, kommer elektromagneten H H på ankomststationen att verka på det
stjernformiga ankaret, hvars rörelse äfven är på mekanisk väg, så långt ske
kan, anordnad till samtidighet med kommutatorns rörelse å mottagningsstationen.
När fjedern >«, berör ett ledande fält på kommutatorn, bör det stjernformiga
ankaret intaga sådan ställning i förhållande till magnetpolerna, att dess
rotationshastighet hvarken ökas eller minskas genom den attraktion, magnetpolerna
utöfva. Skulle ankaret ha benägenhet att gå fortare eller långsammare än
kommutatorn, komma elektromagneterna att verka korrigerande. Genom attraktionen
verka de nemligen då: i förra fallet (om en ankar-arm vill passera öfver
magnetpolerna förr än ban skulle) retarderande; i sednare fallet åter (om en
ankar-arm ej hinner fram till magnetpolerna så fort som han skulle) accelererande.
När sålunda samtidighet i gången kan åvägabringas mellan de båda
cylindrarne J och l, måste samtidighet äfven komma till stånd för walsarne B
och b, hvilka stå i samma utvexlingsförhållande till hvarsin af nämnde cylindrar.
På walsen b är det papper uppträdt, som skall upptaga kopian. För
sådant ändamål hvilar papperet ytterst löst mot den med färg impregnerade wäl-
