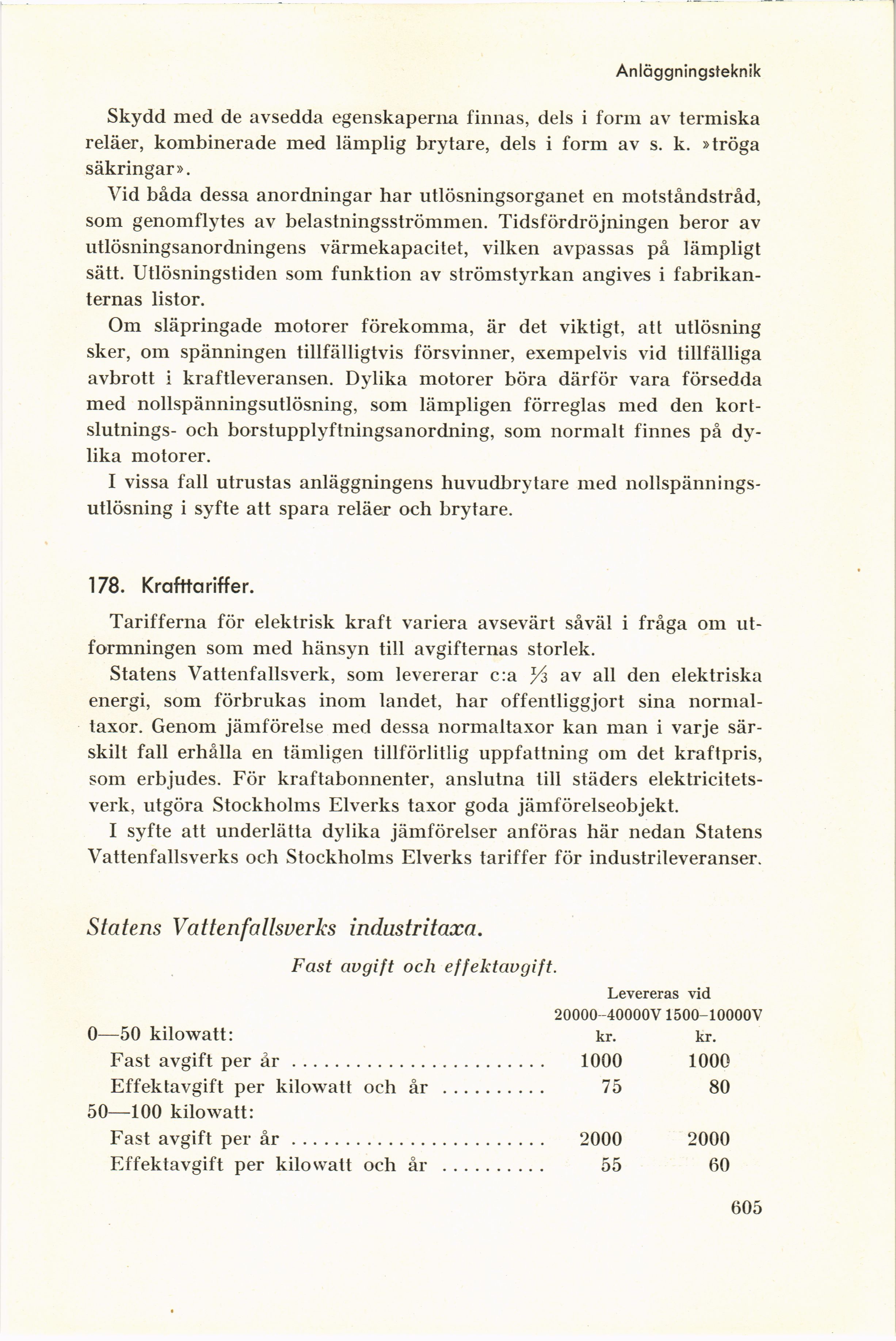

Anläggningsteknik
Skydd med de avsedda egenskaperna finnas, dels i form av termiska
reläer, kombinerade med lämplig brytare, dels i form av s. k. »tröga
säkringar».
Vid båda dessa anordningar har utlösningsorganet en motståndstråd,
som genomflytes av belastningsströmmen. Tidsfördröjningen beror av
ntlösningsanordningens värmekapacitet, vilken avpassas på lämpligt
sätt. Utlösningstiden som funktion av strömstyrkan angives i
fabrikanternas listor.
Om släpringade motorer förekomma, är det viktigt, att utlösning
sker, om spänningen tillfälligtvis försvinner, exempelvis vid tillfälliga
avbrott i kraftleveransen. Dylika motorer böra därför vara försedda
med nollspänningsutlösning, som lämpligen förreglas med den
kortslutnings- och borstupplyftningsanordning, som normalt finnes på
dylika motorer.
I vissa fall utrustas anläggningens huvudbrytare med
nollspänningsutlösning i syfte att spara reläer och brytare.
178. Krafttariffer.
Tarifferna för elektrisk kraft variera avsevärt såväl i fråga om
utformningen som med hänsyn till avgifternas storlek.
Statens Vattenfallsverk, som levererar c:a % av all den elektriska
energi, som förbrukas inom landet, har offentliggjort sina
normaltaxor. Genom jämförelse med dessa normaltaxor kan man i varje
särskilt fall erhålla en tämligen tillförlitlig uppfattning om det kraftpris,
som erbjudes. För kraftabonnenter, anslutna till städers
elektricitetsverk, utgöra Stockholms Elverks taxor goda jämförelseobjekt.
I syfte att underlätta dylika jämförelser anföras här nedan Statens
Vattenfallsverks och Stockholms Elverks tariffer för industrileveranser.
Statens Vattenfallsverks industritaxa.
Fast avgift och effektavgift.
Levereras vid
20000 -40000V1500-10000V
0—50 kilowatt: kr. kr.
Fast avgift per år ................................... 1000 1000
Effektavgift per kilowatt och år ................. 75 80
50—100 kilowatt:
Fast avgift per år.................................... 2000 2000
Effektavgift per kilowatt och år ................. 55 60
605
