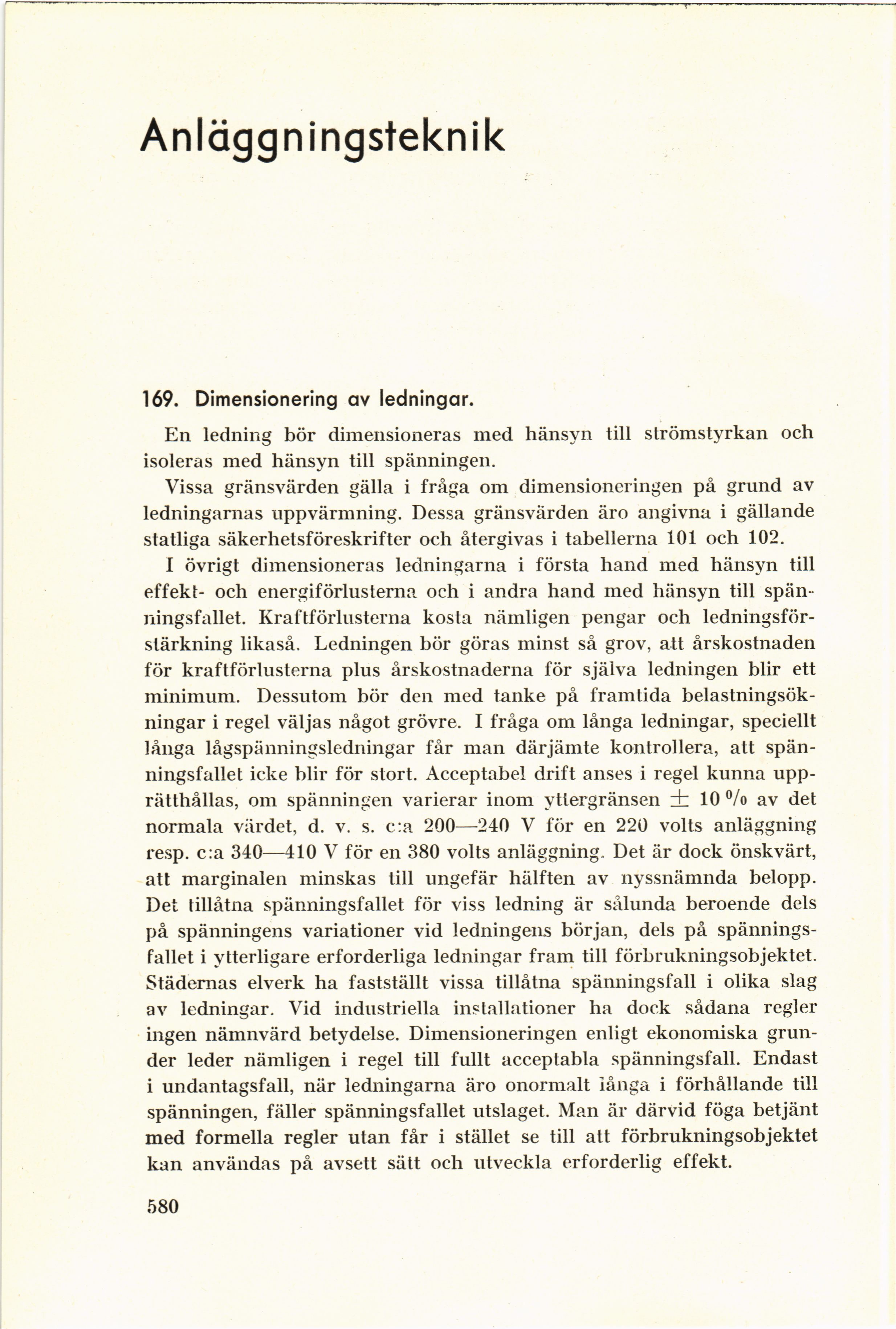

Anläggningsteknik
169. Dimensionering av ledningar.
En ledning bör dimensioneras med hänsyn till strömstyrkan och
isoleras med hänsyn till spänningen.
Vissa gränsvärden gälla i fråga om dimensioneringen på grund av
ledningarnas uppvärmning. Dessa gränsvärden äro angivna i gällande
statliga säkerhetsföreskrifter och återgivas i tabellerna 101 och 102.
I övrigt dimensioneras ledningarna i första hand med hänsyn till
effekt- och energiförlusterna och i andra hand med hänsyn till
spänningsfallet. Kraftförlusterna kosta nämligen pengar och
ledningsför-stärkning likaså. Ledningen bör göras minst så grov, att årskostnaden
för kraftförlusterna plus årskostnaderna för själva ledningen blir ett
minimum. Dessutom bör den med tanke på framtida
belastningsökningar i regel väljas något grövre. I fråga om långa ledningar, speciellt
långa lågspänningsledningar får man därjämte kontrollera, att
spänningsfallet icke blir för stort. Acceptabel drift anses i regel kunna
upprätthållas, om spänningen varierar inom yttergränsen + 10% av det
normala värdet, d. v. s. c:a 200—240 V för en 220 volts anläggning
resp. c:a 340—410 V för en 380 volts anläggning. Det är dock önskvärt,
att marginalen minskas till ungefär hälften av nyssnämnda belopp.
Det tillåtna spänningsfallet för viss ledning är sålunda beroende dels
på spänningens variationer vid ledningens början, dels på
spänningsfallet i ytterligare erforderliga ledningar fram till förbrukningsobjektet.
Städernas elverk ha fastställt vissa tillåtna spänningsfall i olika slag
av ledningar. Vid industriella installationer ha dock sådana regler
ingen nämnvärd betydelse. Dimensioneringen enligt ekonomiska
grunder leder nämligen i regel till fullt acceptabla spänningsfall. Endast
i undantagsfall, när ledningarna äro onormalt iånga i förhållande till
spänningen, fäller spänningsfallet utslaget. Man är därvid föga betjänt
med formella regler utan får i stället se till att förbrukningsobjektet
kan användas på avsett sätt och utveckla erforderlig effekt.
580
