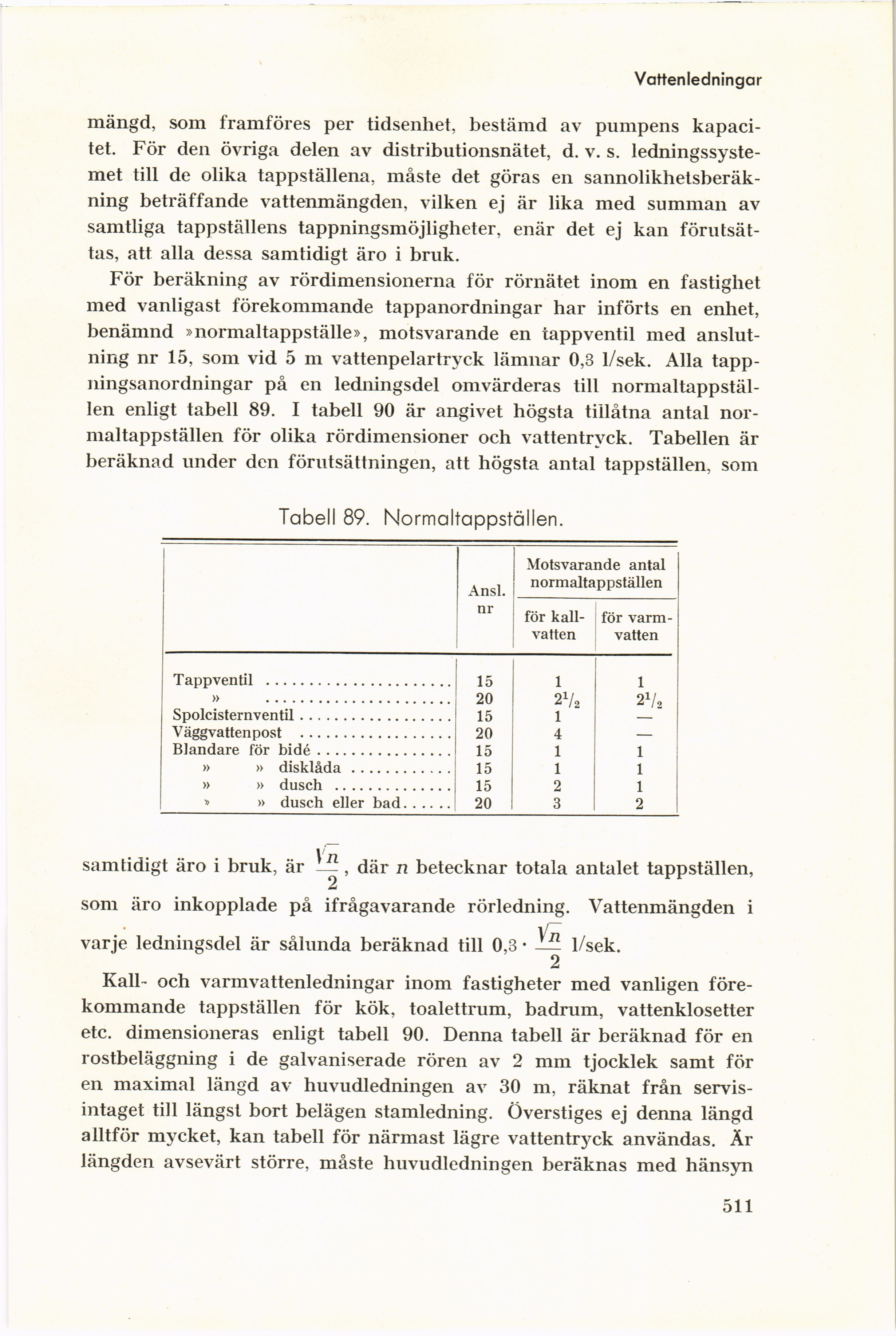

Full resolution (JPEG) - On this page / på denna sida - Vatten- och avloppsanläggningar, av Tage Sundstedt - Vattenledningar - 151. Rörledningarnas dimensionering
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Vattenledningar
mängd, som framföres per tidsenhet, bestämd av pumpens
kapacitet. För den övriga delen av distributionsnätet, d. v. s.
ledningssystemet till de olika tappställena, måste det göras en
sannolikhetsberäkning beträffande vattenmängden, vilken ej är lika med summan av
samtliga tappställens tappningsmöjligheter, enär det ej kan
förutsättas, att alla dessa samtidigt äro i bruk.
För beräkning av rördimensionerna för rörnätet inom en fastighet
med vanligast förekommande tappanordningar har införts en enhet,
benämnd »normaltappställe», motsvarande en tapp ventil med
anslutning nr 15, som vid 5 m vattenpelartryck lämnar 0,3 1/sek. Alla
tapp-ningsanordningar på en ledningsdel omvärderas till
normaltappstäl-len enligt tabell 89. I tabell 90 är angivet högsta tillåtna antal
nor-maltappställen för olika rördimensioner och vattentryck. Tabellen är
beräknad under den förutsättningen, att högsta antal tappställen, som
Tabell 89. Normaltappställen.
Ansl. nr Motsvarande antal normaltappställen för kall- för
varmvatten vatten
Tappventil .................................. 15 1 1
» ...................... 20 2x/2 2%
Spolcisternventil............................ 15 1 —
Väggvattenpost .............................. 20 4 —
Blandare för bidé............................ 15 1 1
» » disklåda.............. 15 1 1
» » dusch ................ 15 2 1
» » dusch eller bad..... 20 3 2
1
samtidigt äro i bruk, är — , där n betecknar totala antalet tappställen,
2
som äro inkopplade på ifrågavarande rörledning. Vattenmängden i
Xn
varje ledningsdel är sålunda beräknad till 0,3- — 1/sek.
Kall- och varmvattenledningar inom fastigheter med vanligen
förekommande tappställen för kök, toalettrum, badrum, vattenklosetter
etc. dimensioneras enligt tabell 90. Denna tabell är beräknad för en
rostbeläggning i de galvaniserade rören av 2 mm tjocklek samt för
en maximal längd av huvudledningen av 30 m, räknat från
servisintaget till längst bort belägen stamledning. Överstiges ej denna längd
alltför mycket, kan tabell för närmast lägre vattentryck användas. Är
längden avsevärt större, måste huvudledningen beräknas med hänsyn
511
