Apparater och armatur
Omvänd förbränning.
Pannan anordnad för
vedeldning.

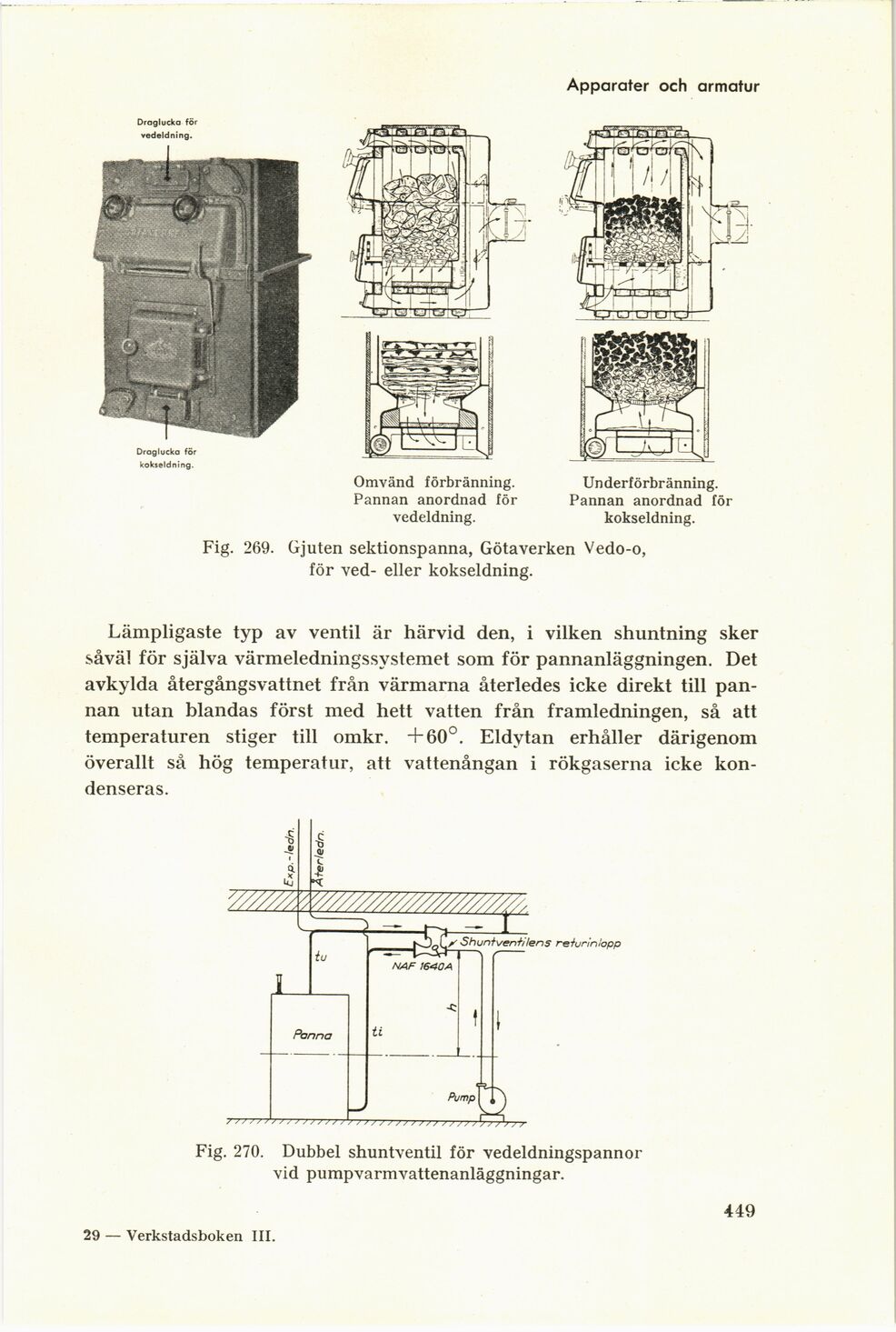

Fig. 269. Gjuten sektionspanna, Götaverken Vedo-o,
för ved- eller kokseldning.
Underförbränning.
Pannan anordnad för
kokseldning.
Lämpligaste typ av ventil är härvid den, i vilken shuntning sker
såväl för själva värmeledningssystemet som för pannanläggningen. Det
avkylda återgångsvattnet från värmarna återledes icke direkt till
pannan utan blandas först med hett vatten från framledningen, så att
temperaturen stiger till omkr, +60°. Eldytan erhåller därigenom
överallt så hög temperatur, att vattenångan i rökgaserna icke
kondenseras.
Fig. 270. Dubbel shuntventil för vedeldningspannor
vid pumpvarmvattenanläggningar.
29 — Verkstadsboken III.
449
