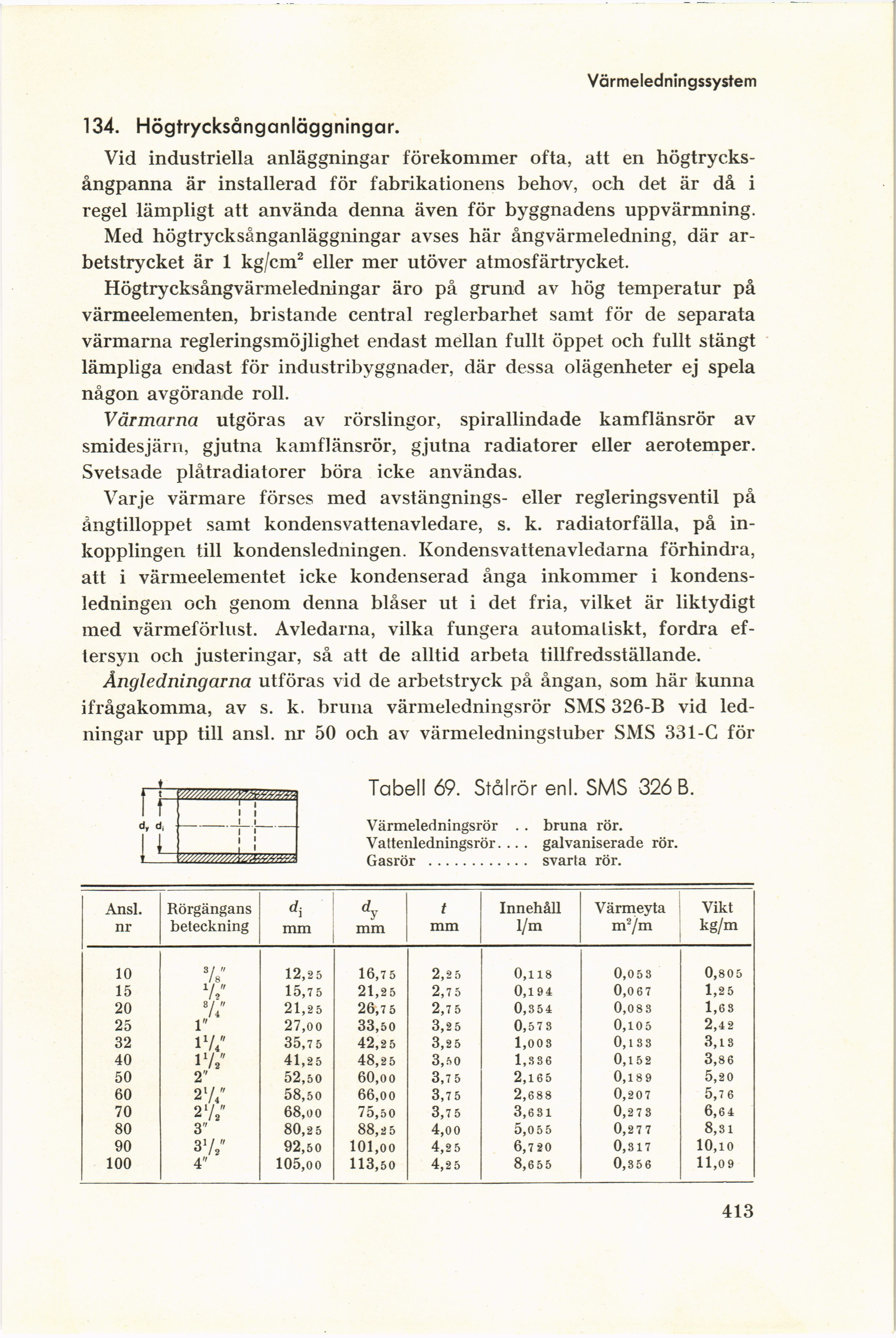

Värmeledningssystem
134. Högtrycksånganläggningar.
Vid industriella anläggningar förekommer ofta, att en
högtrycks-ångpanna är installerad för fabrikationens behov, och det är då i
regel lämpligt att använda denna även för byggnadens uppvärmning.
Med högtrycksånganläggningar avses här ångvärmeledning, där
ar-betstrycket är 1 kg/cm2 eller mer utöver atmosfärtrycket.
Högtrycksångvärmeledningar äro på grund av hög temperatur på
värmeelementen, bristande central reglerbarhet samt för de separata
värmarna regleringsmöjlighet endast mellan fullt öppet och fullt stängt
lämpliga endast för industribyggnader, där dessa olägenheter ej spela
någon avgörande roll.
Värmarna utgöras av rörslingor, spirallindade kamflänsrör av
smidesjärn, gjutna kamflänsrör, gjutna radiatorer eller aerotemper.
Svetsade plåtradiatorer böra icke användas.
Varje värmare förses med avstängnings- eller regleringsventil på
ångtilloppet samt kondensvattenavledare, s. k. radiatorfälla, på
inkopplingen till kondensledningen. Kondensvattenavledarna förhindra,
att i värmeelementet icke kondenserad ånga inkommer i
kondensledningen och genom denna blåser ut i det fria, vilket är liktydigt
med värmeförlust. Avledarna, vilka fungera automatiskt, fordra
ef-tersyn och justeringar, så att de alltid arbeta tillfredsställande.
Ångledningarna utföras vid de arbetstryck på ångan, som här kunna
ifrågakomma, av s. k. bruna värmeledningsrör SMS 326-B vid
ledningar upp till ansl. nr 50 och av värmeledningstuber SMS 331-G för
Tabell 69. Sfålrör enl. SMS 326 B.
Värmeledningsrör . . bruna rör.
Vattenledningsrör. .. . galvaniserade rör.
Gasrör ............. svarta rör.
Ansl. nr Rörgängans beteckning di mm dy mm t mm Innehåll 1/m Värmeyta m2/m Vikt kg/m
10 3/ / 8 12,25 16,75 2,25 0,118 0,053 0,805
15 7," 15,75 21,25 2,75 0,194 0,067 1,25
20 7/ 21,25 26,7 5 2,75 0,354 0,083 1,63
25 i" 27,00 33,50 3,25 0,573 0,105 2,42
32 17Z 35,75 42,25 3,25 1,003 0,133 3,13
40 17/ 41,25 48,25 3,50 1,336 0,152 3,86
50 2" 52,50 60,oo 3,75 2,165 0,189 5,20
60 27/ 58,50 66,00 3,75 2,688 0,207 5,7 6
70 27/ 68,00 75,50 3,75 3,631 0,273 6,6 4
80 3" 80,25 88,2 5 4,00 5,055 0,277 8,31
90 37." 92,50 101,00 4,25 6,720 0,317 10,10
100 4" lO5,oo 113,50 4,25 8,655 0,356 11,09
