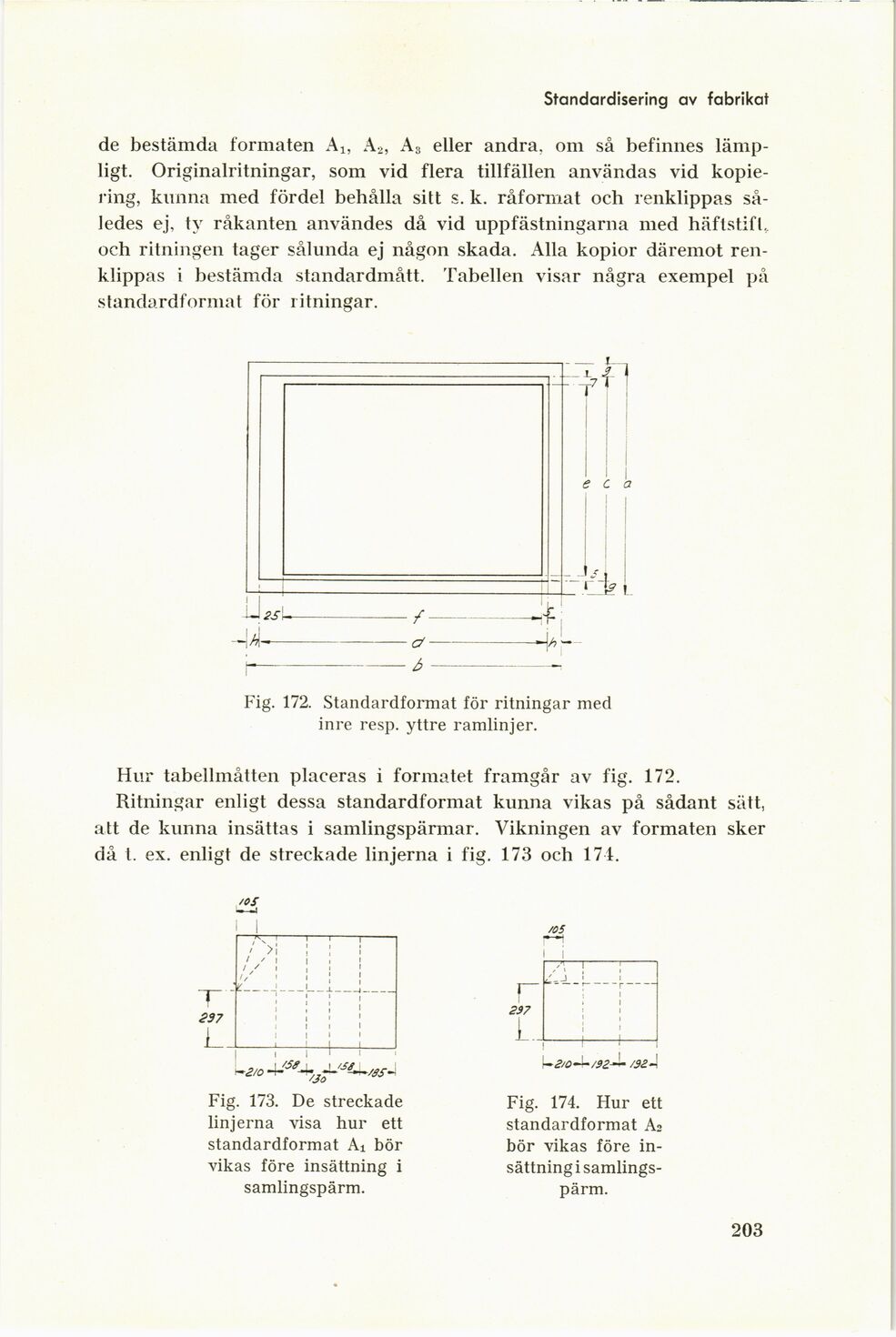

Standardisering av fabrikat
de bestämda formaten Ä2, A3 eller andra, om så befinnes
lämpligt. Originalritningar, som vid flera tillfällen användas vid
kopiering, kunna med fördel behålla sitt s. k. råformat och renklippas
således ej, ty råkanten användes då vid uppfästningarna med häftstift,
och ritningen tager sålunda ej någon skada. Alla kopior däremot
renklippas i bestämda standardmått. Tabellen visar några exempel på
standardformat för ritningar.
Fig. 172. Standardformat för ritningar med
inre resp, yttre ramlinjer.
Hur tabellmåtten placeras i formatet framgår av fig. 172.
Ritningar enligt dessa standardformat kunna vikas på sådant sätt,
att de kunna insättas i samlingspärmar. Vikningen av formaten sker
då t. ex. enligt de streckade linjerna i fig. 173 och 171.
Fig. 173. De streckade
linjerna visa hur ett
standardformat Ai bör
vikas före insättning i
samlingspärm.
Fig. 174. Hur ett
standardformat A2
bör vikas före
insättning i
samlingspärm.
203
