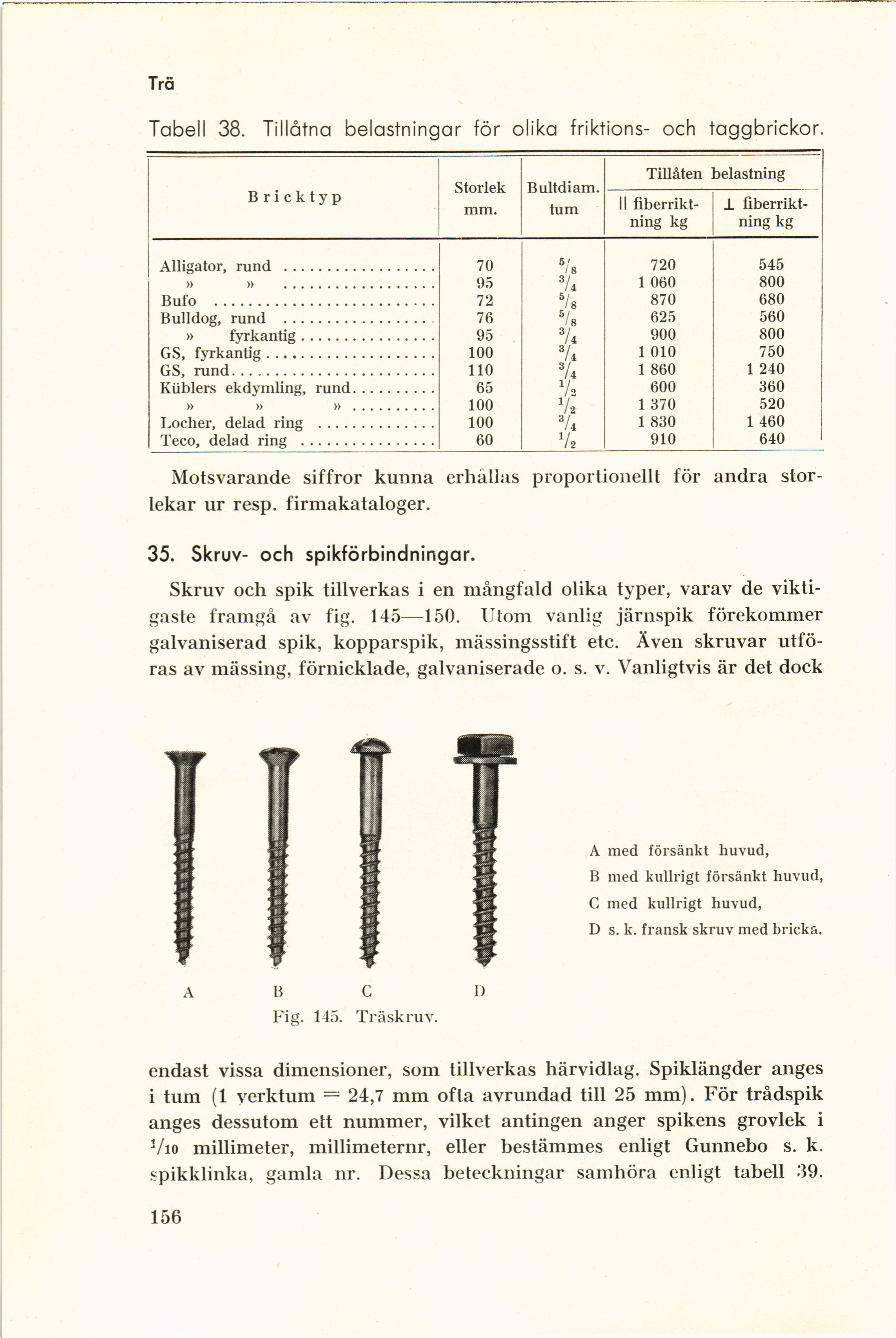

Trä
Tabell 38. Tillåtna belastningar för olika friktions- och taggbrickor.
B r i c k t y p Storlek mm. Bultdiam. tum Tillåten belastning
II
fiberriktning kg 1
fiberriktning kg
Alligator, rund 70 720 545
» » 95 74 1 060 800
Bufo 72 78 870 680
B ull dog, rund 76 78 625 560
» fyrkantig 95 74 900 800
GS, fyrkantig 100 74 1 010 750
GS, rund 110 74 1 860 1 240
Küblers ekdymling, rund 65 72 600 360
» » » 100 72 1 370 520
Locher, delad ring 100 74 1 830 1 460
Teco, delad ring 60 V2 910 640 ।
Motsvarande siffror kunna erhållas proportionellt för andra
storlekar ur resp, firmakataloger.
35. Skruv- och spikförbindningar.
Skruv och spik tillverkas i en mångfald olika typer, varav de
viktigaste framgå av fig. 145—150. Utom vanlig järnspik förekommer
galvaniserad spik, kopparspik, mässingsstift etc. Även skruvar
utföras av mässing, förnicklade, galvaniserade o. s. v. Vanligtvis är det dock
A med försänkt huvud,
B med kullrigt försänkt huvud,
C med kullrigt huvud,
D s. k. fransk skruv med bricka.
Fig. 145. Träskruv.
endast vissa dimensioner, som tillverkas härvidlag. Spiklängder anges
i tum (1 yerktum = 24,7 mm ofta avrundad till 25 mm). För trådspik
anges dessutom ett nummer, vilket antingen anger spikens grovlek i
Vio millimeter, millimeternr, eller bestämmes enligt Gunnebo s. k.
spikklinka, gamla nr. Dessa beteckningar samhöra enligt tabell 39.
156
