Trä
Sneddas virkesändarna i spets och hopläggas, benämnes fogningen
skäftning, fig. 136 o, och kan som sådan även användas för t. ex.
faner.
Stående virkes skarvning.
Skarvning utföres ofta med rak stöt och dubbel eller fyrsidig lask,
fig. 137 a. Stående fyrkantvirke skarvas ofta med dubbelt eller enkelt
blad, fig. 137 b och c. Utföras stolparna av dubbelt virke, inläggas
kilar och förläggas skarvarna växelvis, fig. 137 d. Samtliga dessa
fogar spikas ofta, men tillrådligare är att alltid bulta desamma.

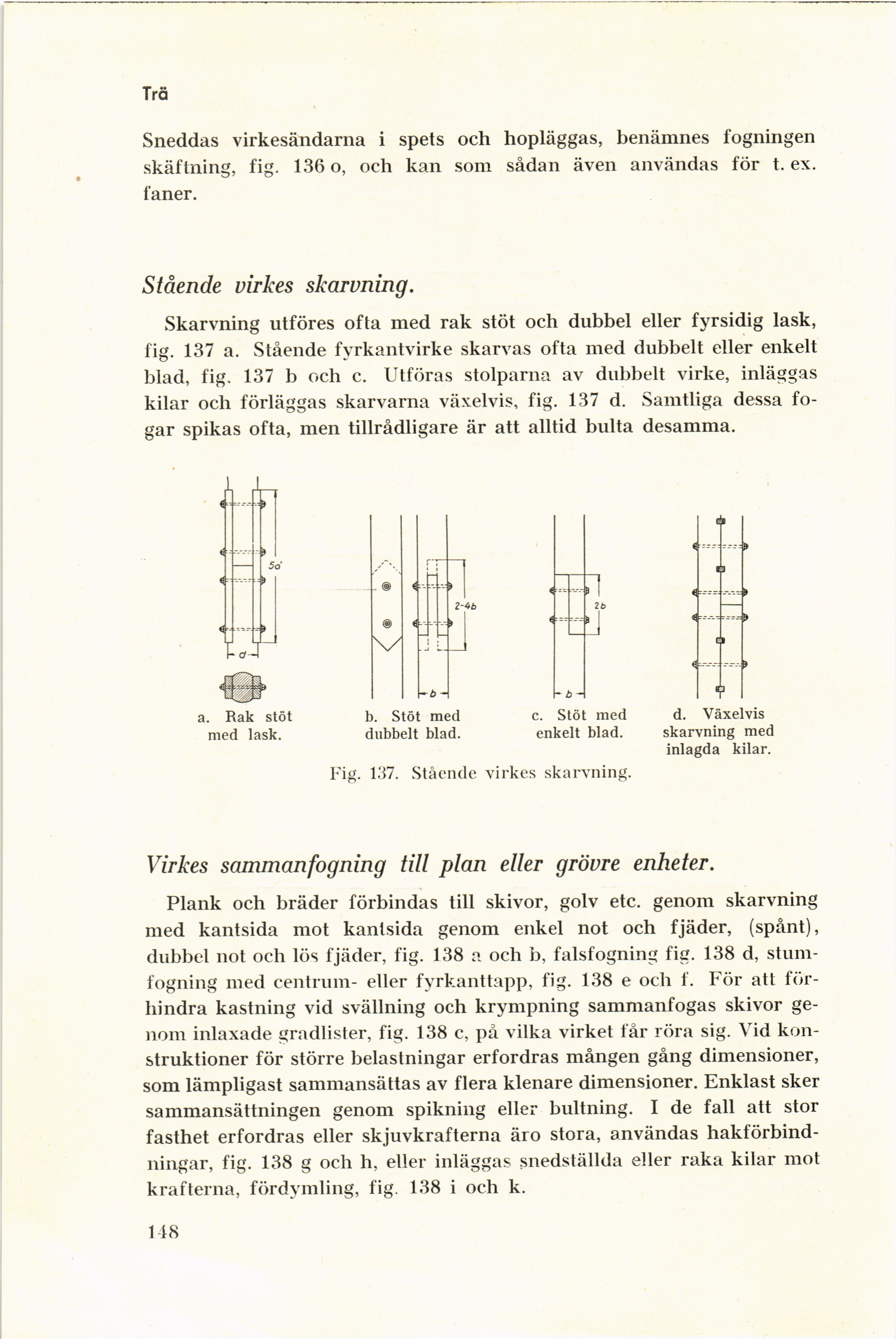

Fig. 137. Stående virkes skarvning.
Virkes sammanfogning titt plan eller grövre enheter.
Plank och bräder förbindas till skivor, golv etc. genom skarvning
med kantsida mot kantsida genom enkel not och fjäder, (spånt),
dubbel not och lös fjäder, fig. 138 a och b, falsfogning fig. 138 d,
stum-fogning med centrum- eller fyrkanttapp, fig. 138 e och f. För att
förhindra kastning vid svällning och krympning sammanfogas skivor
genom inlaxade gradlister, fig. 138 c, på vilka virket får röra sig. Vid
konstruktioner för större belastningar erfordras mången gång dimensioner,
som lämpligast sammansättas av flera klenare dimensioner. Enklast sker
sammansättningen genom spikning eller bultning. I de fall att stor
fasthet erfordras eller skjuvkrafterna äro stora, användas
hakförbind-ningar, fig. 138 g och h, eller inläggas snedställda eller raka kilar mot
krafterna, fördymling, fig. 138 i och k.
1 18
a. Rak stöt
med lask.
b. Stöt med
dubbelt blad.
c. Stöt med
enkelt blad.
d. Växelvis
skarvning med
inlagda kilar.
