Full resolution (JPEG) - On this page / på denna sida - Ytbehandling av metaller, av Ivar Sven-Nilsson - Speciella metoder - 129. Förkromning
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

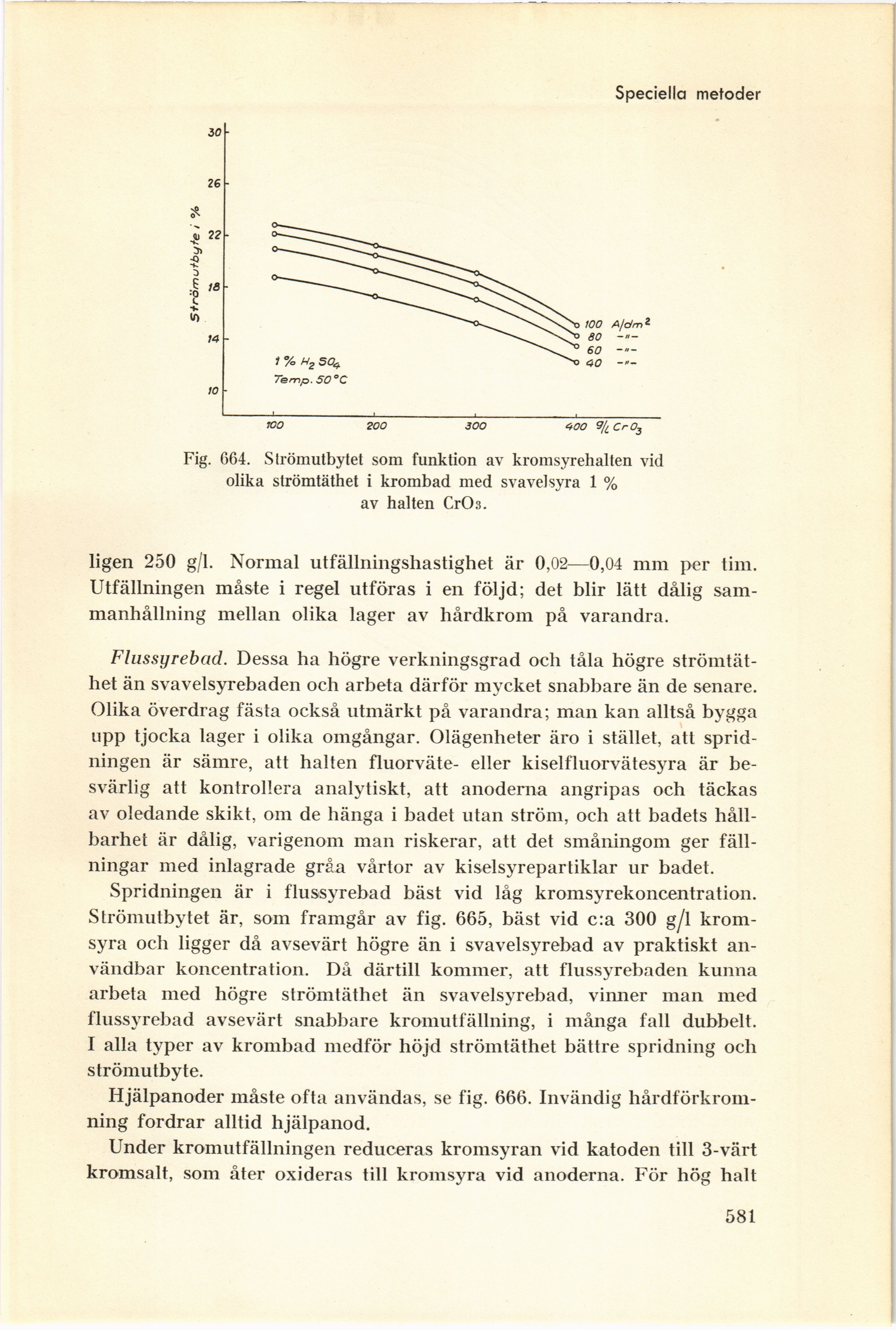

Speciella metoder
Fig. 664. Strömutbytet som funktion av kromsyrehalten vid
olika strömtäthet i krombad med svavelsyra 1 %
av halten CrO.3.
ligen 250 g/1. Normal utfällningshastighet är 0,02—0,04 mm per tim.
Utfällningen måste i regel utföras i en följd; det blir lätt dålig
sammanhållning mellan olika lager av hårdkrom på varandra.
Flus syrebad. Dessa ha högre verkningsgrad och tåla högre
strömtäthet än svavelsyrebaden och arbeta därför mycket snabbare än de senare.
Olika överdrag fästa också utmärkt på varandra; man kan alltså bygga
upp tjocka lager i olika omgångar. Olägenheter äro i stället, att
spridningen är sämre, att halten fluorväte- eller kiselfluorvätesyra är
besvärlig att kontrollera analytiskt, att anoderna angripas och täckas
av oledande skikt, om de hänga i badet utan ström, och att badets
hållbarhet är dålig, varigenom man riskerar, att det småningom ger
fällningar med inlagrade gråa vårtor av kiselsyrepartiklar ur badet.
Spridningen är i flussyrebad bäst vid låg kromsyrekoncentration.
Strömutbytet är, som framgår av fig. 665, bäst vid c:a 300 g/1
kromsyra och ligger då avsevärt högre än i svavelsyrebad av praktiskt
användbar koncentration. Då därtill kommer, att flussyrebaden kunna
arbeta med högre strömtäthet än svavelsyrebad, vinner man med
flussyrebad avsevärt snabbare kromutfällning, i många fall dubbelt.
I alla typer av krombad medför höjd strömtäthet bättre spridning och
strömutbyte.
Hjälpanoder måste ofta användas, se fig. 666. Invändig
hårdförkrom-ning fordrar alltid hjälpanod.
Under kromutfällningen reduceras kromsyran vid katoden till 3-värt
kromsalt, som åter oxideras till kromsyra vid anoderna. För hög halt
581
<< prev. page << föreg. sida << >> nästa sida >> next page >>
