Elektrisk bågsvetsning

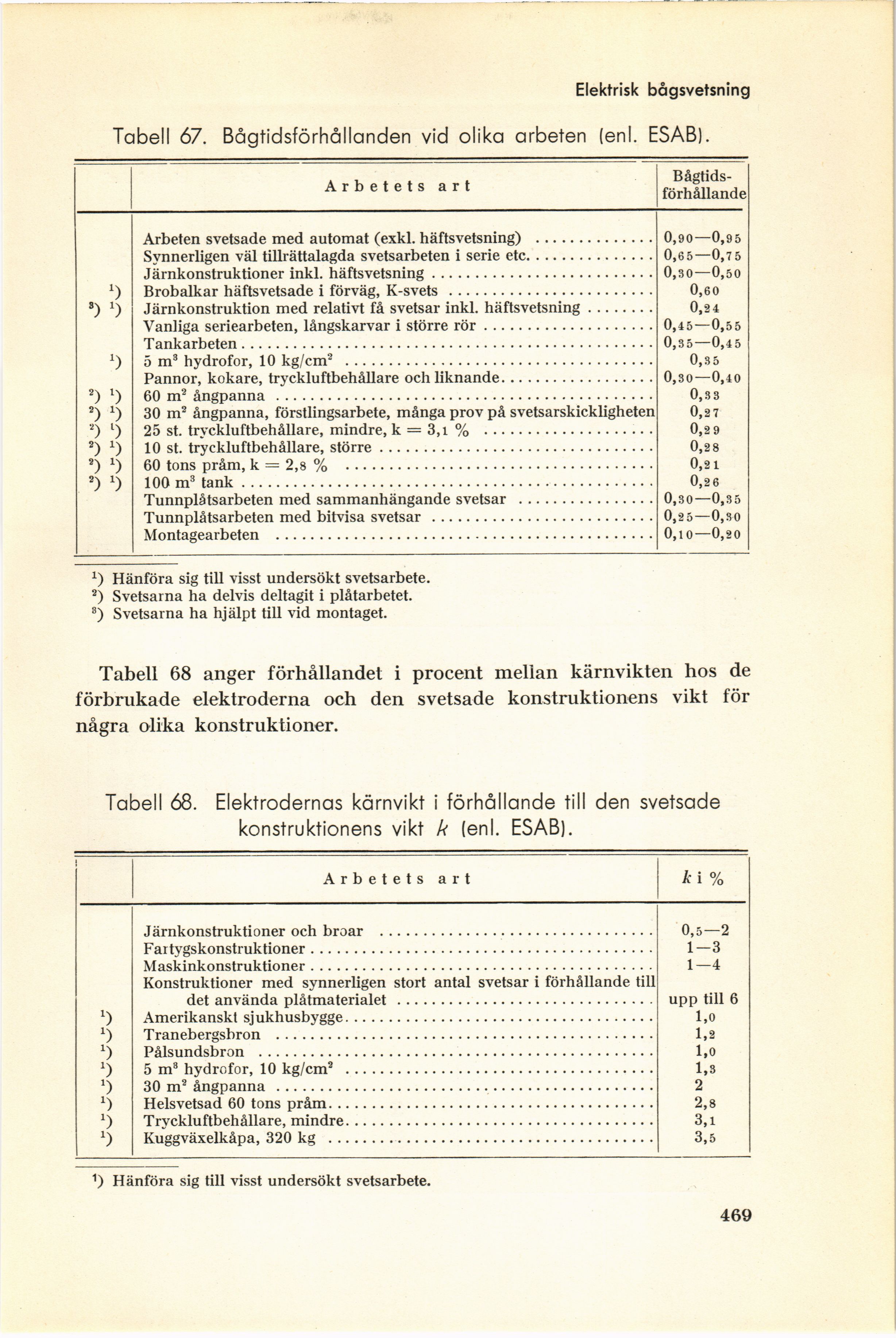

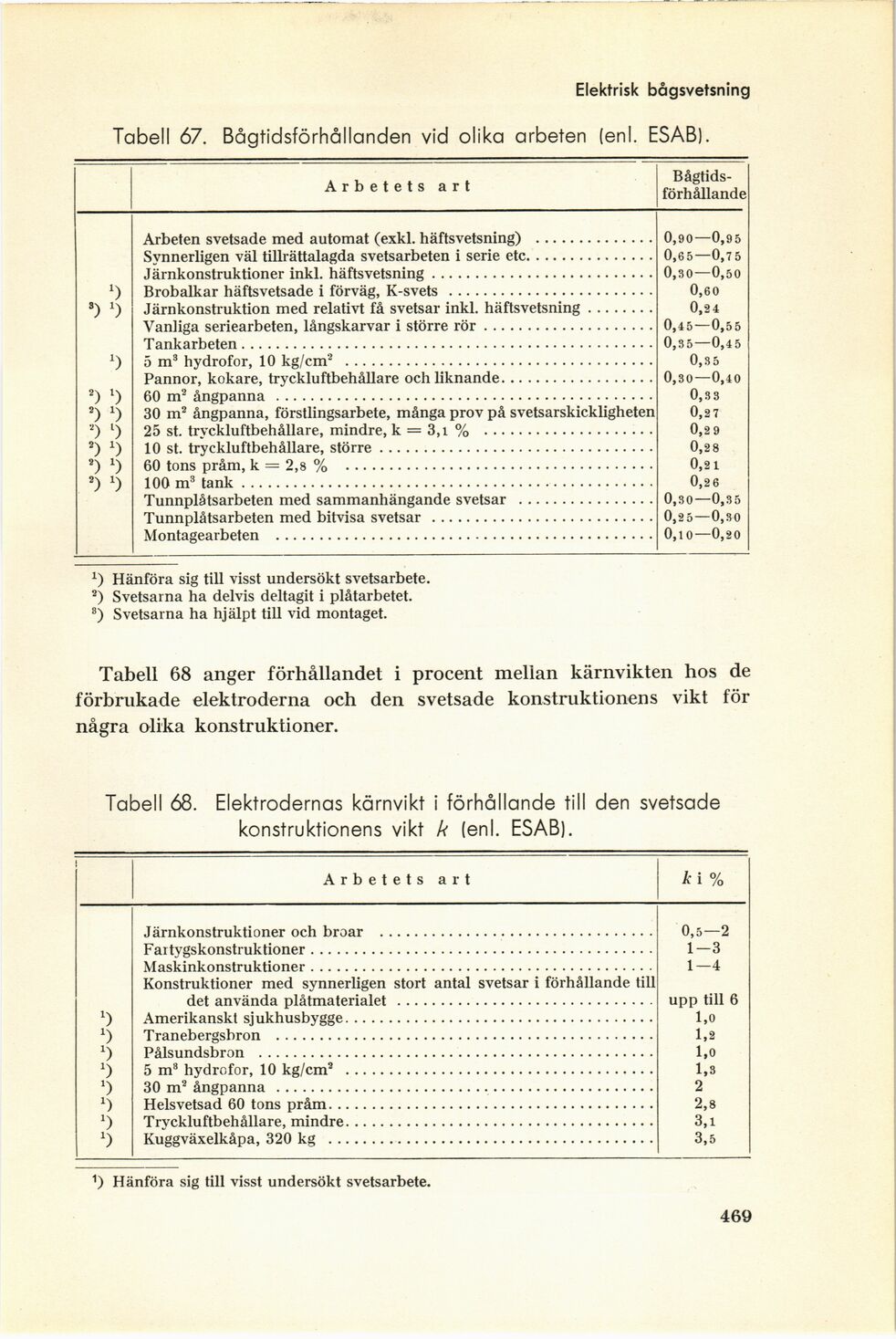

Tabell 67. Bågtidsförhållanden vid olika arbeten (enl. ESAB).
Arbetets art [-Bågtids-förhållande-] {+Bågtids- förhållande+}
Arbeten svetsade med automat (exkl. häftsvetsning) ........................ 0,90—0,9 5
Synnerligen väl tillrättalagda svetsarbeten i serie etc.................... 0,65—0,7 5
Järnkonstruktioner inkl, häftsvetsning..................................... 0,3 o—0,50
x) Brobalkar häftsvetsade i förväg, K-svets ......................... 0,6 o
3) x) Järnkonstruktion med relativt få svetsar inkl, häftsvetsning........ 0,2 4
Vanliga seriearbeten, långskarvar i större rör............................. 0,45—0,55
Tankarbeten................................................................ 0,35—0,45
x) 5 m3 hydrofor, 10 kg/cm2 .............................................. 0,3 5
Pannor, kokare, tryckluftbehållare och liknande............................ 0,30—0,40
2) l) 60 m2 ångpanna ..................................................... 0,3 3
2) D 30 m2 ångpanna, förstlingsarbete, många prov på svetsarskickligheten 0,2 7
2) l) 25 st. tryckluftbehållare, mindre, k = 3,1 % ........................ 0,29
2) x) 10 st. tryckluftbehållare, större................................... 0,2 8
2) r) 60 tons pråm, k = 2,8 % .............................................. 0,21
2) *) 100 m3 tank......................................................... 0,2 6
Tunnplåtsarbeten med sammanhängande svetsar ............................... 0,30—0,35
Tunnplåtsarbeten med bitvisa svetsar ...................................... 0,25—0,30
Montagearbeten ............................................................ O,io—0,2 o
*) Hänföra sig till visst undersökt svetsarbete.
2) Svetsarna ha delvis deltagit i plåtarbetet.
8) Svetsarna ha hjälpt till vid montaget.
Tabell 68 anger förhållandet i procent mellan kärnvikten hos de
förbrukade elektroderna och den svetsade konstruktionens vikt för
några olika konstruktioner.
Tabell 68. Elektrodernas kärnvikt i förhållande till den svetsade
konstruktionens vikt k (enl. ESAB).
Arbetets art k i %
Järnkonstruktioner och broar ............................................ 0,5—2
Fartygskonstruktioner.................................................... 1—3
Maskinkonstruktioner..................................................... 1 —4
Konstruktioner med synnerligen stort antal svetsar i förhållande till
det använda plåtmaterialet ....................................... upp till 6
x ) Amerikanskt sjukhusbygge........................................... 1,0
* ) Tranebergsbron .................................................... 1,2
* ) Pålsundsbron ..................................................... 1,0
* ) 5 m8 hydrofor, 10 kg/cm2 .......................................... 1,3
D 30 m2 ångpanna ................................................. 2
Helsvetsad 60 tons pråm..................................................... 2,8
2) Tryckluftbehållare, mindre......................................... 3,1
*) Kuggväxelkåpa, 320 kg ............................................. 3,5
1) Hänföra sig till visst undersökt svetsarbete.
469
