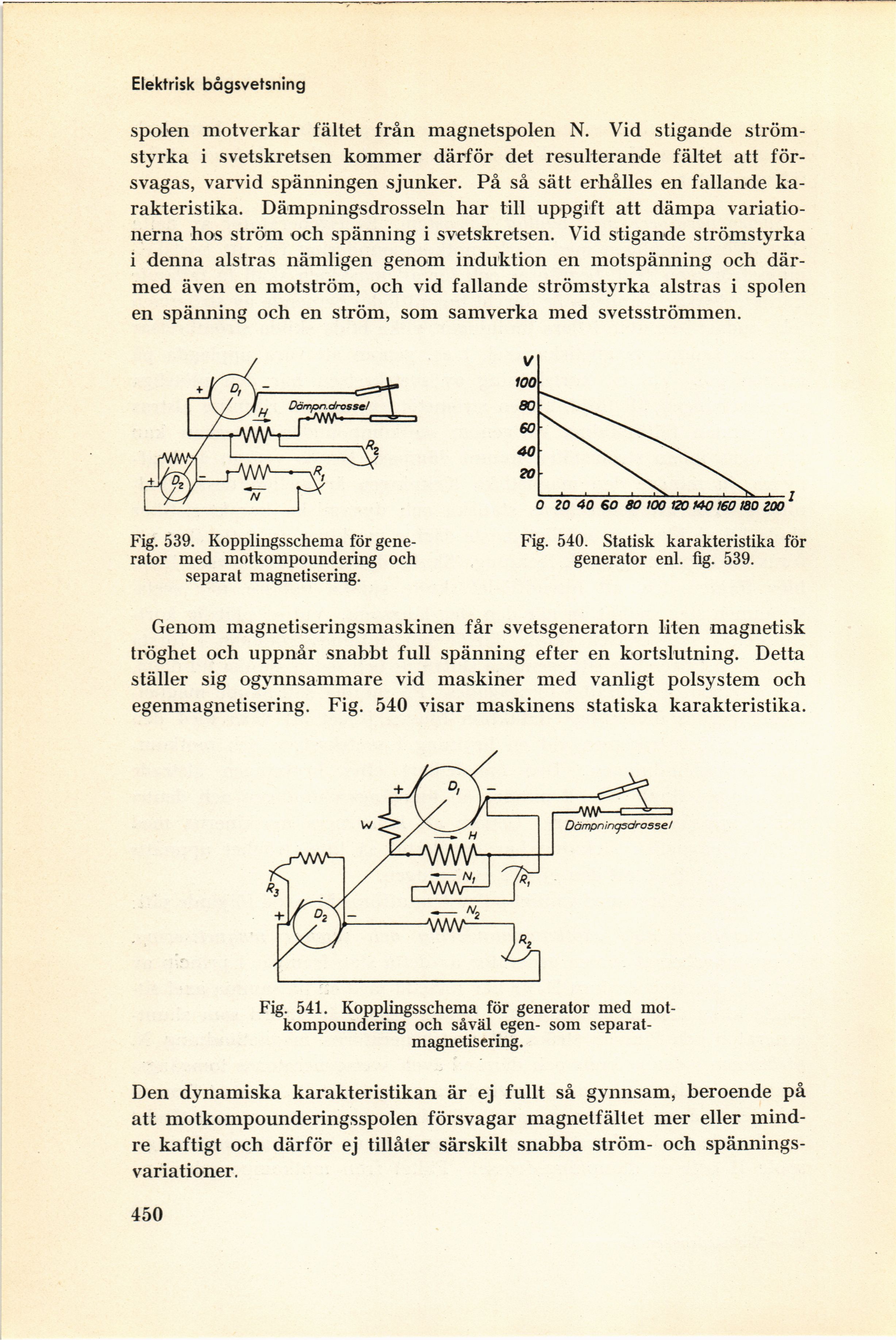

Elektrisk bågsvetsning
spolen motverkar fältet från magnetspolen N. Vid stigande
strömstyrka i svetskretsen kommer därför det resulterande fältet att
försvagas, varvid spänningen sjunker. På så sätt erhålles en fallande
karakteristika. Dämpningsdrosseln har till uppgift att dämpa
variationerna hos ström och spänning i svetskretsen. Vid stigande strömstyrka
i denna alstras nämligen genom induktion en motspänning och
därmed även en motström, och vid fallande strömstyrka alstras i spolen
en spänning och en ström, som samverka med svetsströmmen.
Fig. 539. Kopplingsschema för
generator med motkompoundering och
separat magnetisering.
Fig. 540. Statisk karakteristika för
generator enl. fig. 539.
Genom magnetiseringsmaskinen får svetsgeneratorn liten magnetisk
tröghet och uppnår snabbt full spänning efter en kortslutning. Detta
ställer sig ogynnsammare vid maskiner med vanligt polsystem och
egenmagnetisering. Fig. 540 visar maskinens statiska karakteristika.
Fig. 541. Kopplingsschema för generator med
motkompoundering och såväl egen- som
separat-magnetisering.
Den dynamiska karakteristikan är ej fullt så gynnsam, beroende på
att motkompounderingsspolen försvagar magnetfältet mer eller
mindre kaftigt och därför ej tillåter särskilt snabba ström- och
spänningsvariationer.
450
