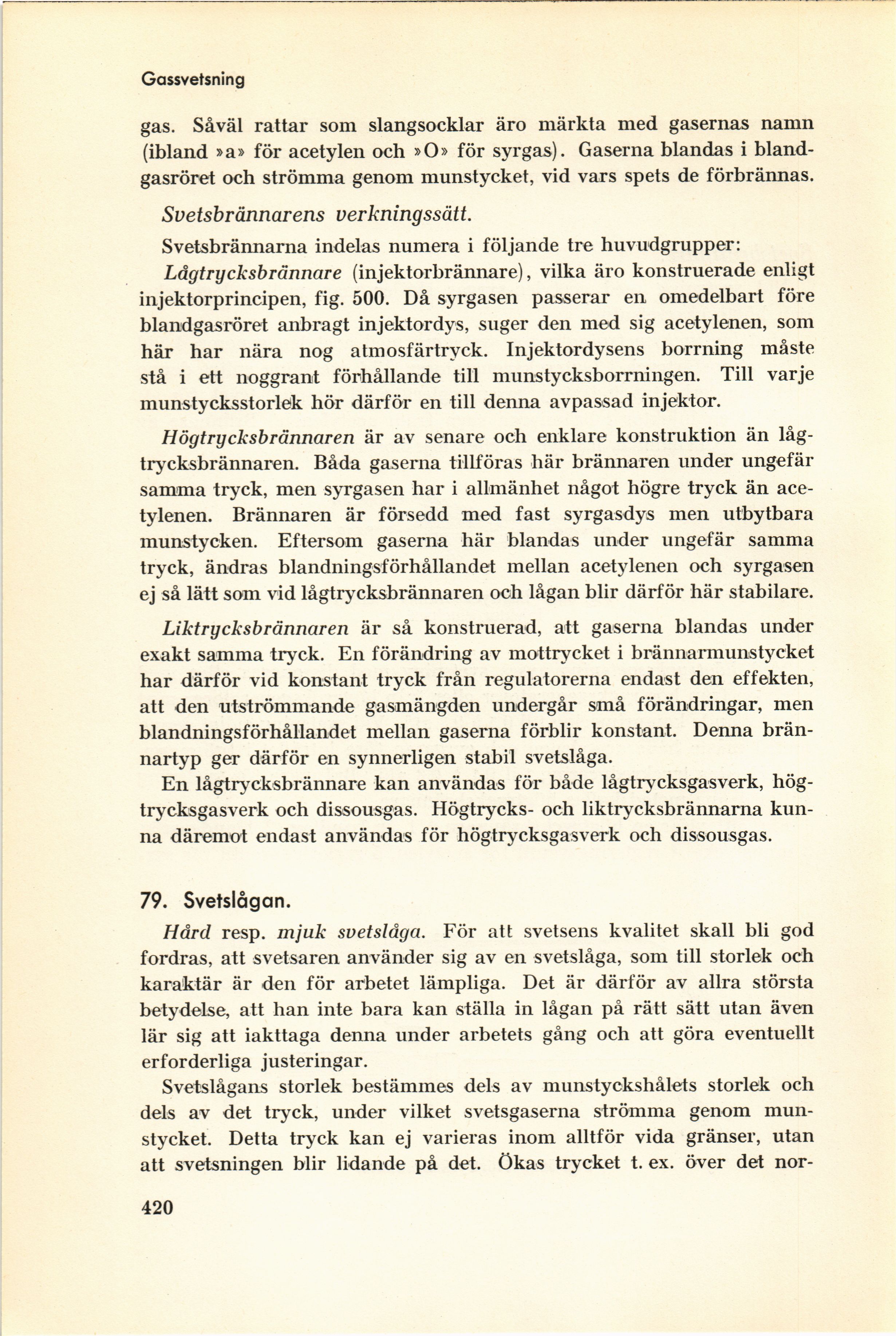

Gassvetsning
gas. Såväl rattar som slangsocklar äro märkta med gasernas namn
(ibland »a» för acetylen och »O» för syrgas). Gaserna blandas i
bland-gasröret och strömma genom munstycket, vid vars spets de förbrännas.
Sv etsb rännar ens verkningssätt.
Svetsbrännarna indelas numera i följande tre huvudgrupper:
Lågtrycksbrännare (injektorbrännare), vilka äro konstruerade enligt
injektorprincipen, fig. 500. Då syrgasen passerar en omedelbart före
blandgasröret anbragt injektordys, suger den med sig acetylenen, som
här har nära nog atmosfärtryck. Injektordysens borrning måste
stå i ett noggrant förhållande till munstycksborrningen. Till varje
munstycksstorlek hör därför en till denna avpassad injektor.
Högtrycksbrånnaren är av senare och enklare konstruktion än
låg-trycksbrännaren. Båda gaserna tillföras här brännaren under ungefär
samma tryck, men syrgasen har i allmänhet något högre tryck än
acetylenen. Brännaren är försedd med fast syrgasdys men utbytbara
munstycken. Eftersom gaserna här blandas under ungefär samma
tryck, ändras blandningsförhållandet mellan acetylenen och syrgasen
ej så lätt som vid lågtrycksbrännaren och lågan blir därför här stabilare.
Liktrycksbrännaren är så konstruerad, att gaserna blandas under
exakt samma tryck. En förändring av mottrycket i brännarmunstycket
har därför vid konstant tryck från regulatorerna endast den effekten,
att den utströmmande gasmängden undergår små förändringar, men
blandningsförhållandet mellan gaserna förblir konstant. Denna
brän-nartyp ger därför en synnerligen stabil svetslåga.
En lågtrycksbrännare kan användas för både lågtrycksgasverk,
hög-trycksgasverk och dissousgas. Högtrycks- och liktrycksbrännarna
kunna däremot endast användas för högtrycksgasverk och dissousgas.
79. Svetslågan.
Hård resp, mjuk svetslåga. För att svetsens kvalitet skall bli god
fordras, att svetsaren använder sig av en svetslåga, som till storlek och
karaktär är den för arbetet lämpliga. Det är därför av allra största
betydelse, att han inte bara kan ställa in lågan på rätt sätt utan även
lär sig att iakttaga denna under arbetets gång och att göra eventuellt
erforderliga justeringar.
Svetslågans storlek bestämmes dels av munstyckshålets storlek och
dels av det tryck, under vilket svetsgaserna strömma genom
munstycket. Detta tryck kan ej varieras inom alltför vida gränser, utan
att svetsningen blir lidande på det. Ökas trycket t. ex. över det
nor
420
