Formgivning utan spånbildning
perioder, då rullarna stå stilla. Svetsningen kommer därigenom att
motsvara den ovan beskrivna punktsvetsningen men med ett stort
antal svetsar tätt efter varandra. En sömsvetsmaskin, som arbetar på
detta sätt, och där rullarnas rörelse och strömmens till- och
frånslag-ning ske helt automatiskt, visas i fig. 455.
Mera detaljerade uppgifter beträffande elektrisk svetsning, såsom
elektrodval, svetsningssätt, strömförhållanden etc., återfinnas i
kapitlet Svetsning.
62. Järnkonstruktioners utförande.
I samband med vad som berörts angående sammanfogning av
plåtmaterial genom nitning resp, svetsning skall här i korthet beskrivas
tillvägagångssättet vid framställning av järnkonstruktioner, bestående
av balk, profiler och plåt förenade genom nit- eller svetsskarvar.
Vanligen utgöras järnkonstruktioner för byggnader, broar, kranar,
kraftledningsstolpar etc. av s. k. fackverk, fig. 456. Dessa
samman

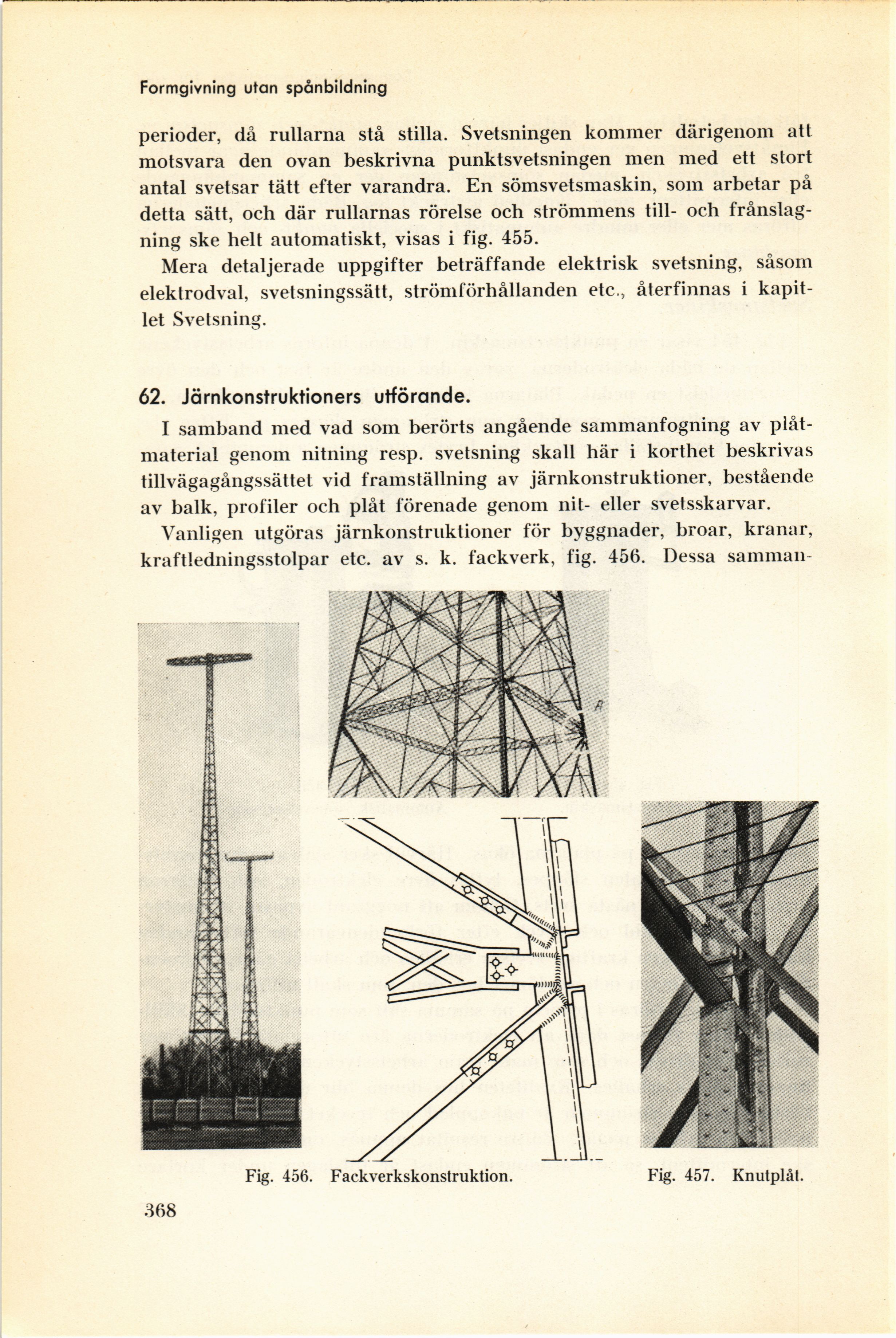

Fig. 456. Fackverkskonstruktion.
Fig. 457. Knutplåt.
368
