Formgivning utan spånbildning

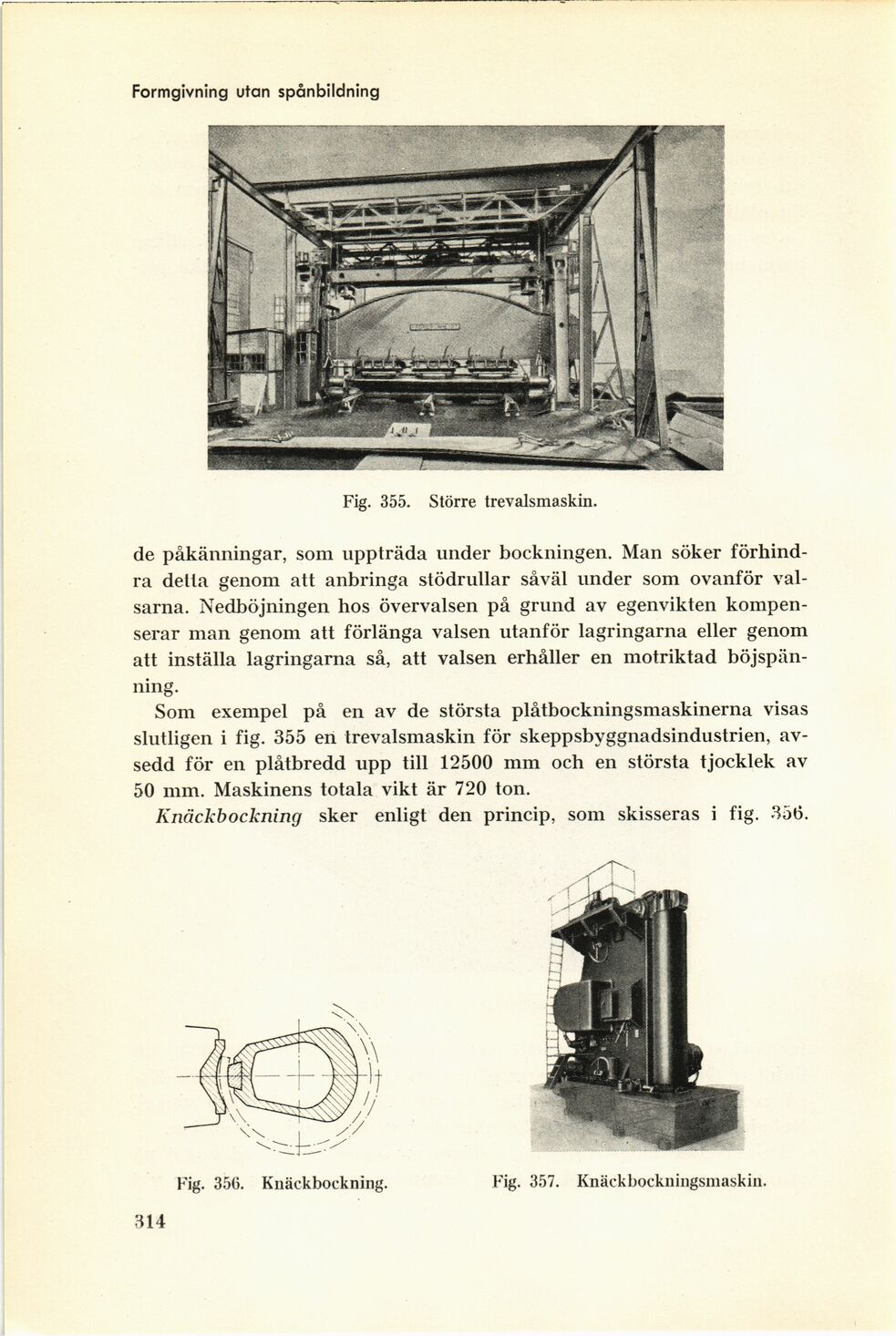

Fig. 355. Större trevalsmaskin.
de påkänningar, som uppträda under bockningen. Man söker
förhindra detta genom att anbringa stödrullar såväl under som ovanför
valsarna. Nedböjningen hos övervalsen på grund av egenvikten
kompenserar man genom att förlänga valsen utanför lagringarna eller genom
att inställa lagringarna så, att valsen erhåller en motriktad
böjspän-ning.
Som exempel på en av de största plåtbockningsmaskinerna visas
slutligen i fig. 355 en trevalsmaskin för skeppsbyggnadsindustrien,
avsedd för en plåtbredd upp till 12500 mm och en största tjocklek av
50 mm. Maskinens totala vikt är 720 ton.
Knäckbockning sker enligt den princip, som skisseras i fig. 356.
Fig. 356. Knäckbockning.
Fig. 357. Knäckbockningsmaskin.
314
