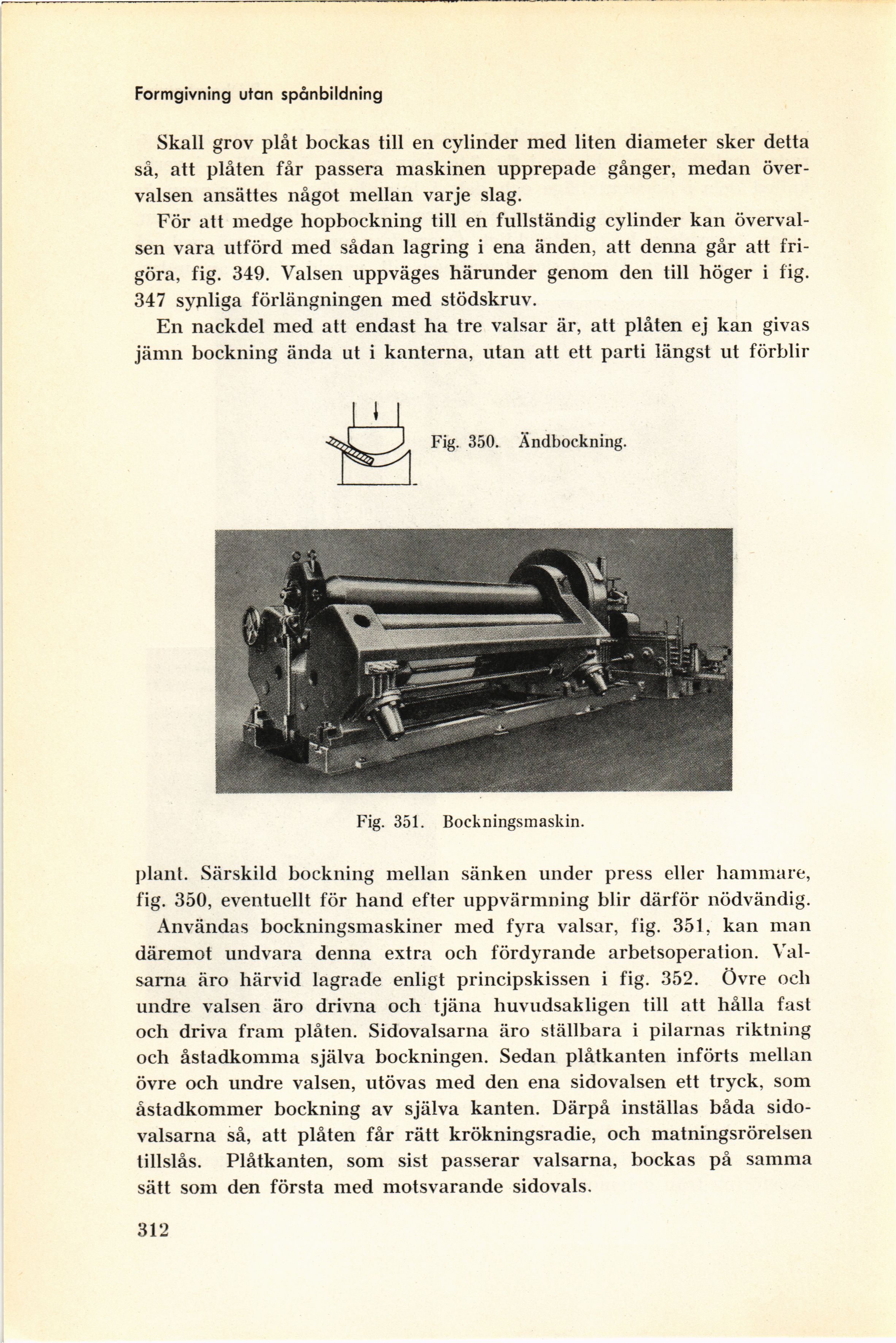

Formgivning utan spånbildning
Skall grov plåt bockas till en cylinder med liten diameter sker detta
så, att plåten får passera maskinen upprepade gånger, medan
övervalsen ansättes något mellan varje slag.
För att medge hopbockning till en fullständig cylinder kan
övervalsen vara utförd med sådan lagring i ena änden, att denna går att
frigöra, fig. 349. Valsen uppväges härunder genom den till höger i fig.
347 synliga förlängningen med stödskruv.
En nackdel med att endast ha tre valsar är, att plåten ej kan givas
jämn bockning ända ut i kanterna, utan att ett parti längst ut förblir
Fig. 350. Ändbockning.
Fig. 351. Bockningsmaskin.
plant. Särskild bockning mellan sänken under press eller hammare,
fig. 350, eventuellt för hand efter uppvärmning blir därför nödvändig.
Användas bockningsmaskiner med fyra valsar, fig. 351, kan man
däremot undvara denna extra och fördyrande arbetsoperation.
Valsarna äro härvid lagrade enligt principskissen i fig. 352. Övre och
undre valsen äro drivna och tjäna huvudsakligen till att hålla fast
och driva fram plåten. Sidovalsarna äro ställbara i pilarnas riktning
och åstadkomma själva bockningen. Sedan plåtkanten införts mellan
övre och undre valsen, utövas med den ena sidovalsen ett tryck, som
åstadkommer bockning av själva kanten. Därpå inställas båda
sidovalsarna så, att plåten får rätt krökningsradie, och matningsrörelsen
tillslås. Plåtkanten, som sist passerar valsarna, bockas på samma
sätt som den första med motsvarande sidovals.
312
