Plåtbearbetning

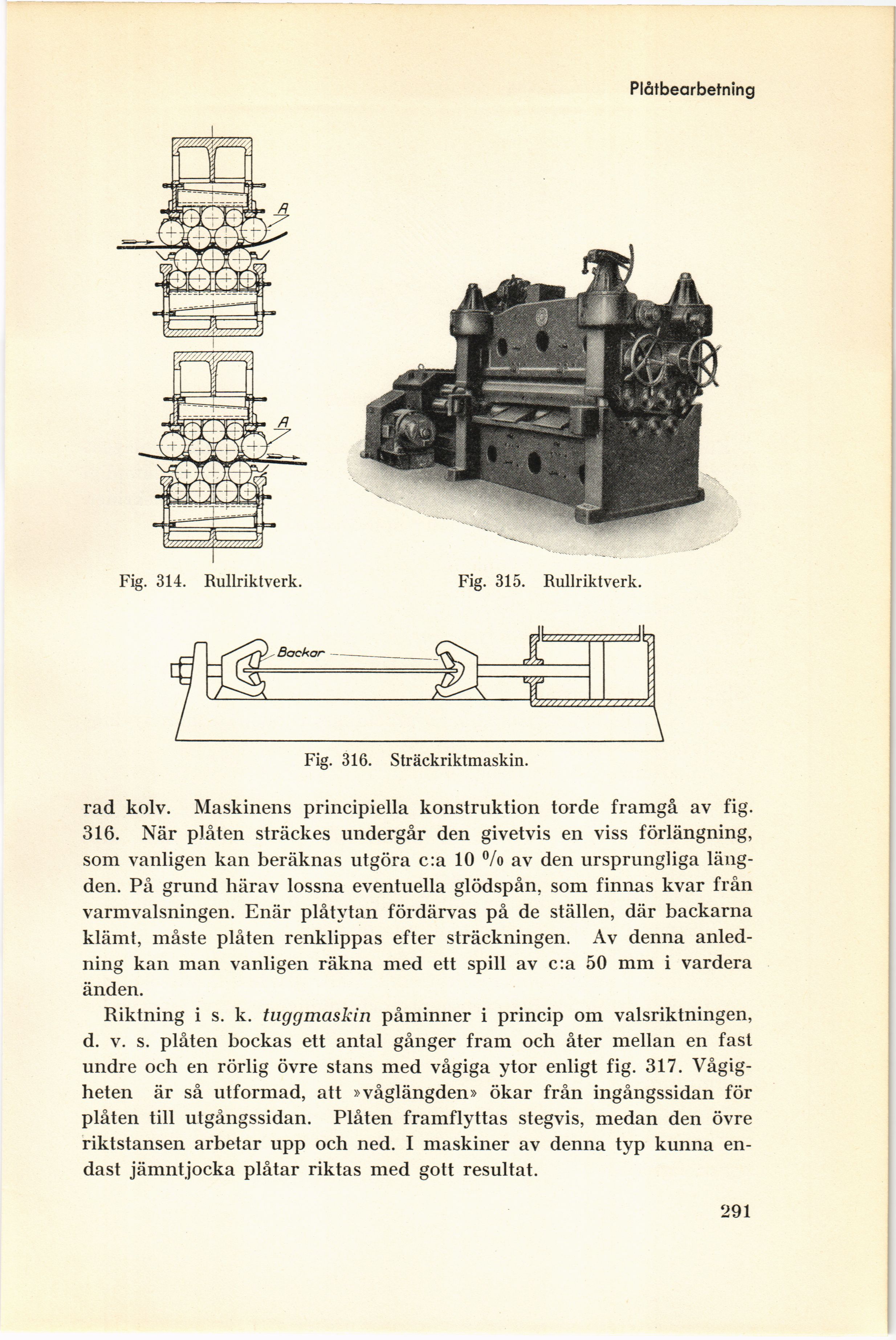

Fig. 316. Sträckriktmaskin.
rad kolv. Maskinens principiella konstruktion torde framgå av fig.
316. När plåten sträckes undergår den givetvis en viss förlängning,
som vanligen kan beräknas utgöra c:a 10 °/o av den ursprungliga
längden. På grund härav lossna eventuella glödspån, som finnas kvar från
varmvalsningen. Enär plåtytan fördärvas på de ställen, där backarna
klämt, måste plåten renklippas efter sträckningen. Av denna
anledning kan man vanligen räkna med ett spill av c:a 50 mm i vardera
änden.
Riktning i s. k. tuggmaskin påminner i princip om valsriktningen,
d. v. s. plåten bockas ett antal gånger fram och åter mellan en fast
undre och en rörlig övre stans med vågiga ytor enligt fig. 317.
Vågig-heten är så utformad, att »våglängden» ökar från ingångssidan för
plåten till utgångssidan. Plåten framflyttas stegvis, medan den övre
riktstansen arbetar upp och ned. I maskiner av denna typ kunna
endast jämntjocka plåtar riktas med gott resultat.
291
Fig. 314. Rullriktverk.
Fig. 315. Rullriktverk.
