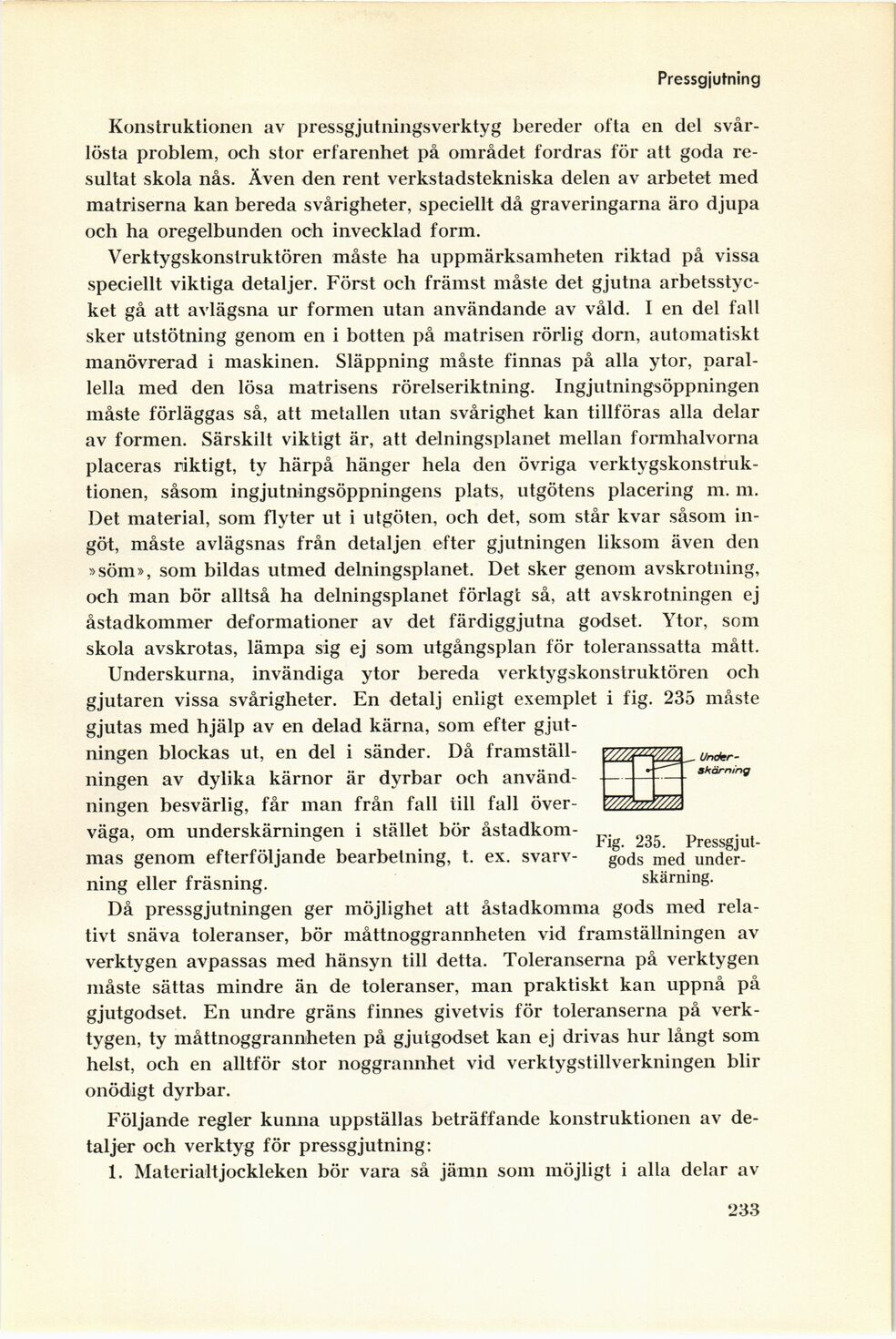

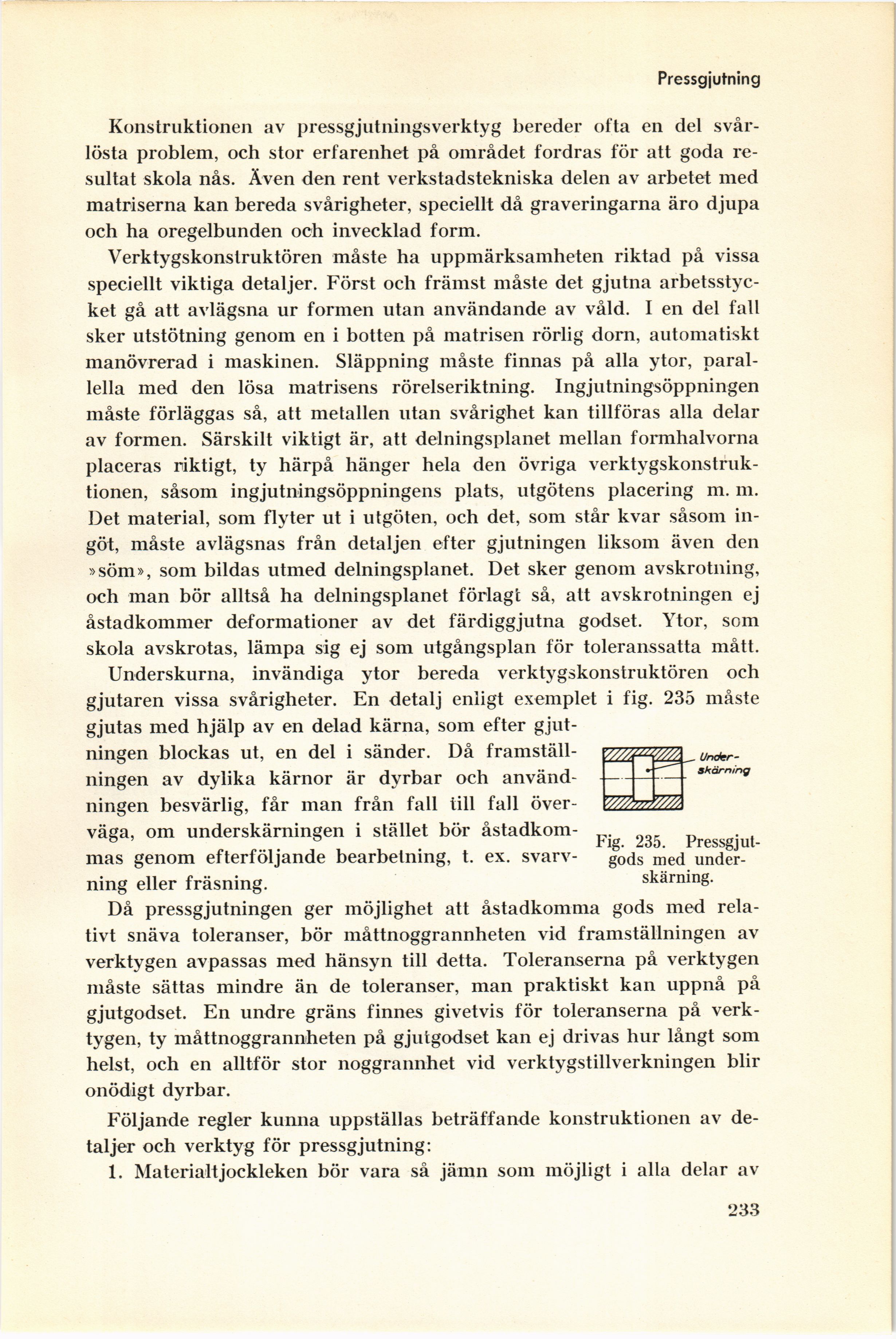

Pressgjutning
Konstruktionen av pressgjutningsverktyg bereder ofta en del
svårlösta problem, och stor erfarenhet på området fordras för att goda
resultat skola nås. Även den rent Verkstadstekniska delen av arbetet med
matriserna kan bereda svårigheter, speciellt då graveringarna äro djupa
och ha oregelbunden och invecklad form.
Verktygskonstruktören måste ha uppmärksamheten riktad på vissa
speciellt viktiga detaljer. Först och främst måste det gjutna
arbetsstycket gå att avlägsna ur formen utan användande av våld. I en del fall
sker utstötning genom en i botten på matrisen rörlig dorn, automatiskt
manövrerad i maskinen. Släppning måste finnas på alla ytor,
parallella med den lösa matrisens rörelseriktning. Ingjutningsöppningen
måste förläggas så, att metallen utan svårighet kan tillföras alla delar
av formen. Särskilt viktigt är, att delningsplanet mellan formhalvorna
placeras riktigt, ty härpå hänger hela den övriga
verktygskonstruk-tionen, såsom ingjutningsöppningens plats, utgötens placering m. m.
Det material, som flyter ut i utgöten, och det, som står kvar såsom
ingöt, måste avlägsnas från detaljen efter gjutningen liksom även den
»söm», som bildas utmed delningsplanet. Det sker genom avskrotning,
och man bör alltså ha delningsplanet förlagt så, att avskrotningen ej
åstadkommer deformationer av det färdiggjutna godset. Ytor, som
skola avskrotas, lämpa sig ej som utgångsplan för toleranssatta mått.
Underskurna, invändiga ytor bereda verktygskonstruktören och
gjutaren vissa svårigheter. En detalj enligt exemplet i fig. 235 måste
gjutas med hjälp av en delad kärna, som efter
gjutningen blockas ut, en del i sänder. Då
framställningen av dylika kärnor är dyrbar och
användningen besvärlig, får man från fall iill fall
överväga, om underskärningen i stället bör
åstadkommas genom efterföljande bearbetning, t. ex.
svarv-ning eller fräsning.
Då pressgjutningen ger möjlighet att åstadkomma gods med
relativt snäva toleranser, bör måttnoggrannheten vid framställningen av
verktygen avpassas med hänsyn till detta. Toleranserna på verktygen
måste sättas mindre än de toleranser, man praktiskt kan uppnå på
gjutgodset. En undre gräns finnes givetvis för toleranserna på
verktygen, ty måttnoggrannheten på gjutgodset kan ej drivas hur långt som
helst, och en alltför stor noggrannhet vid verktygstillverkningen blir
onödigt dyrbar.
Följande regler kunna uppställas beträffande konstruktionen av
detaljer och verktyg för pressgjutning:
1. Materialtjockleken bör vara så jämn som möjligt i alla delar av
233
Fig. 235.
Pressgjut-gods med
underskärning.
