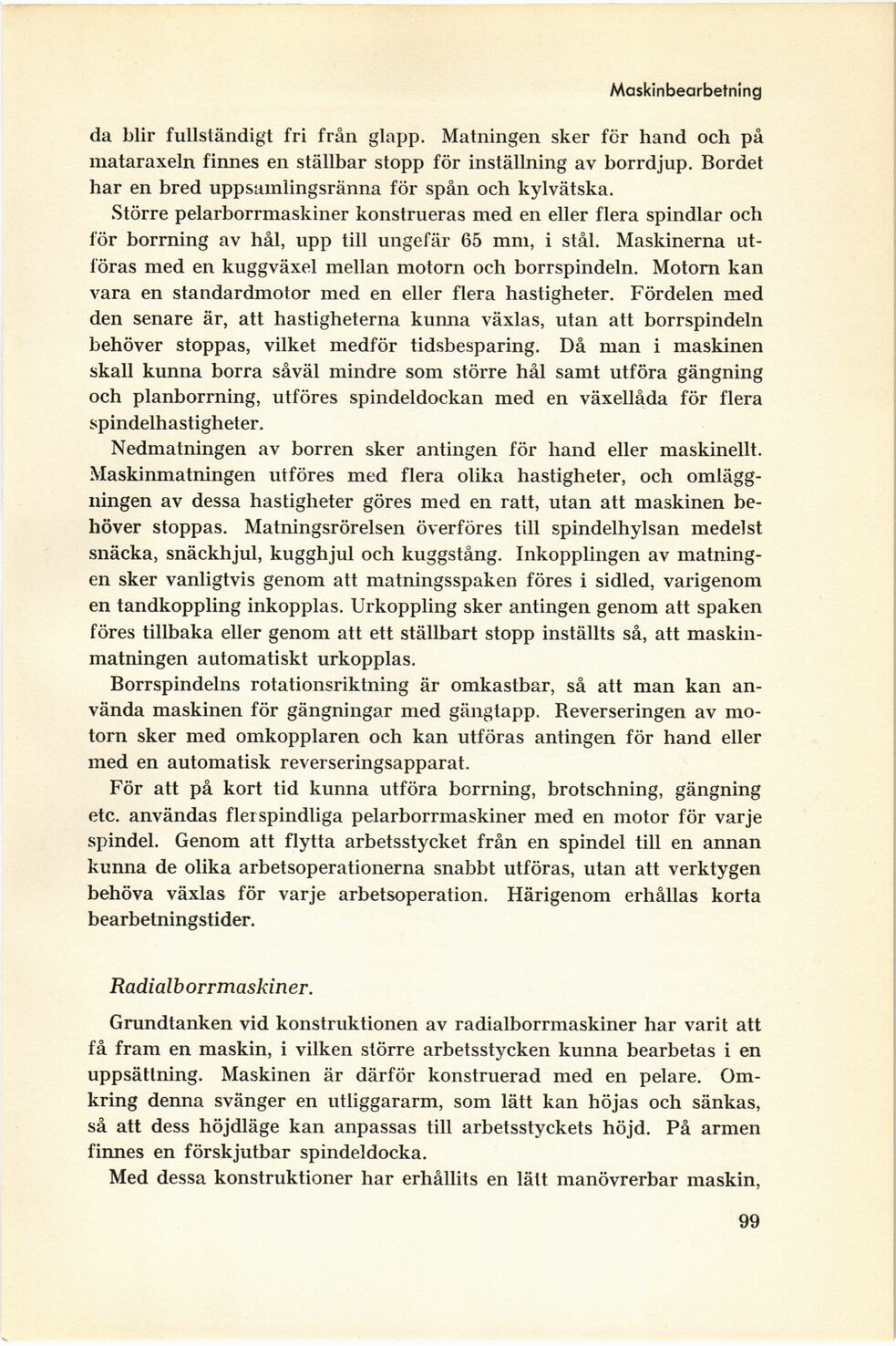

Maskinbearbetning
da blir fullständigt fri från glapp. Matningen sker för hand och på
mataraxeln finnes en ställbar stopp för inställning av borrdjup. Bordet
har en bred uppsamlingsränna för spån och kylvätska.
Större pelarborrmaskiner konstrueras med en eller flera spindlar och
för borrning av hål, upp till ungefär 65 mm, i stål. Maskinerna
utföras med en kuggväxel mellan motorn och borrspindeln. Motorn kan
vara en standardmotor med en eller flera hastigheter. Fördelen med
den senare är, att hastigheterna kunna växlas, utan att borrspindeln
behöver stoppas, vilket medför tidsbesparing. Då man i maskinen
skall kunna borra såväl mindre som större hål samt utföra gängning
och planborrning, utföres spindeldockan med en växellåda för flera
spindelhastigheter.
Nedmatningen av borren sker antingen för hand eller maskinellt.
Maskinmatningen utföres med flera olika hastigheter, och
omläggningen av dessa hastigheter göres med en ratt, utan att maskinen
behöver stoppas. Matningsrörelsen överföres till spindelhylsan medelst
snäcka, snäckhjul, kugghjul och kuggstång. Inkopplingen av
matningen sker vanligtvis genom att matningsspaken föres i sidled, varigenom
en tandkoppling inkopplas. Urkoppling sker antingen genom att spaken
föres tillbaka eller genom att ett ställbart stopp inställts så, att
maskinmatningen automatiskt urkopplas.
Borrspindelns rotationsriktning är omkastbar, så att man kan
använda maskinen för gängningar med gängtapp. Reverseringen av
motorn sker med omkopplaren och kan utföras antingen för hand eller
med en automatisk reverseringsapparat.
För att på kort tid kunna utföra borrning, brotschning, gängning
etc. användas flerspindliga pelarborrmaskiner med en motor för varje
spindel. Genom att flytta arbetsstycket från en spindel till en annan
kunna de olika arbetsoperationerna snabbt utföras, utan att verktygen
behöva växlas för varje arbetsoperation. Härigenom erhållas korta
bearbetningstider.
Radialborrmaskiner.
Grundtanken vid konstruktionen av radialborrmaskiner har varit att
få fram en maskin, i vilken större arbetsstycken kunna bearbetas i en
uppsättning. Maskinen är därför konstruerad med en pelare.
Omkring denna svänger en utliggararm, som lätt kan höjas och sänkas,
så att dess höjdläge kan anpassas till arbetsstyckets höjd. På armen
finnes en förskjutbar spindeldocka.
Med dessa konstruktioner har erhållits en lätt manövrerbar maskin,
99
