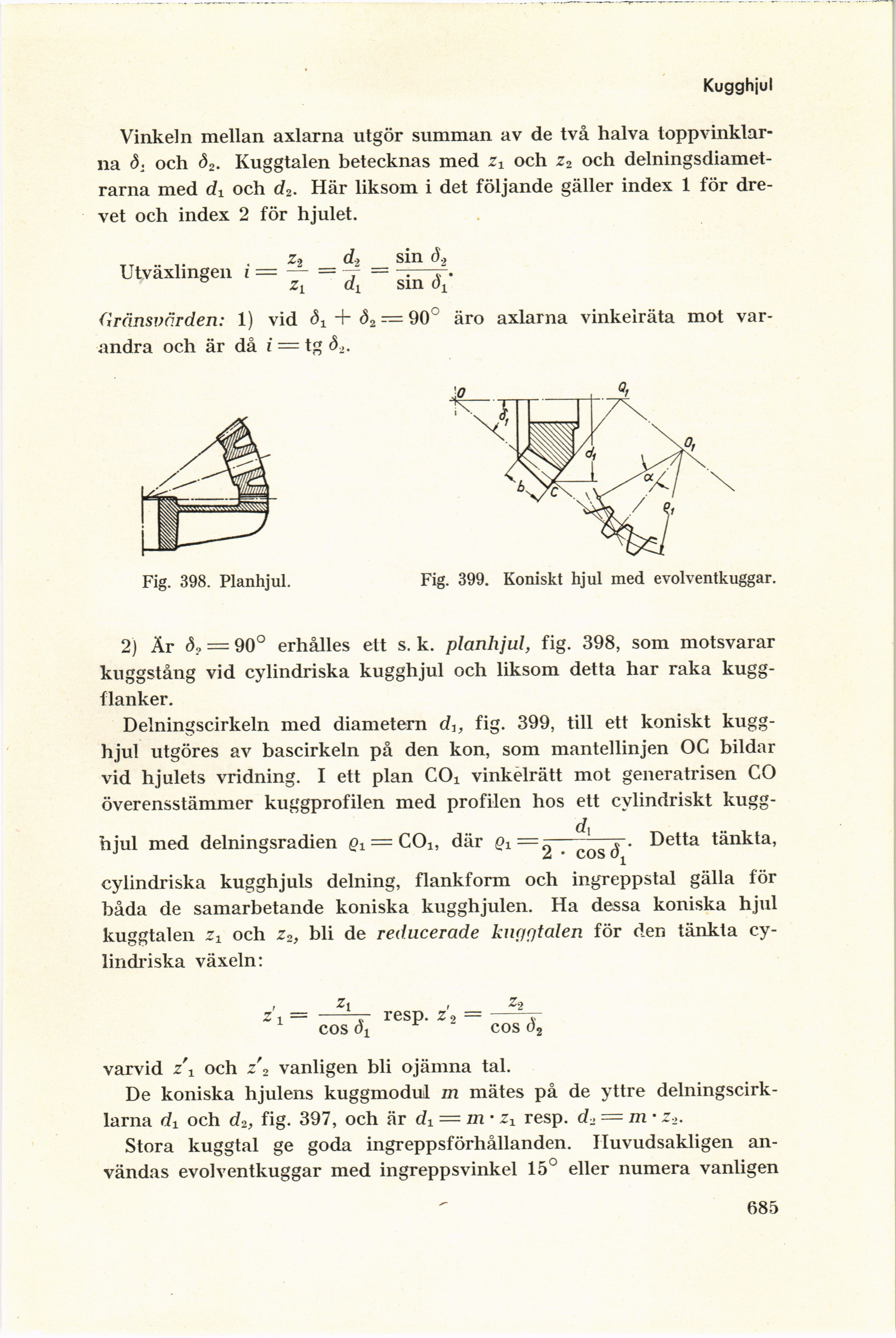

Kugghjul
Vinkeln mellan axlarna utgör summan av de två halva
toppvinklarna Y och ö2. Kuggtalen betecknas med zr och z2 och
delningsdiamet-rarna med dr och d2. Här liksom i det följande gäller index 1 för
drevet och index 2 för hjulet.
TT sin d.,
Utvaxlmgen i = — = -y — ——V«
zt dt sm ox
Bränsvärden: 1) vid åx + <52 — 90c äro axlarna vinkeiräta mot
varandra och är då i = tg ^2.
Fig. 398. Planhjul.
Fig. 399. Koniskt hjul med evolventkuggar.
2) Är = 90° erhålles ett s. k. planhjul, fig. 398, som motsvarar
kuggstång vid cylindriska kugghjul och liksom detta har raka
kugg-flanker.
Delningscirkeln med diametern di, fig. 399, till ett koniskt
kugghjul utgöres av bascirkeln på den kon, som mantellinjen OC bildar
vid hjulets vridning. I ett plan COX vinkelrätt mot generatrisen CO
överensstämmer kuggprofilen med profilen hos ett cylindriskt
kugghjul med delningsradien = COX, där @x=–––––-’—Detta tänkta,
& • cos 0^
cylindriska kugghjuls delning, flankform och ingreppstal gälla för
båda de samarbetande koniska kugghjulen. Ha dessa koniska hjul
kuggtalen zx och z2, bli de reducerade kuggtalen för den tänkta
cylindriska växeln:
^1 , £2
––-— resp. z2 =–––-j-
cos Ox cos o2
varvid z\ och z 2 vanligen bli ojämna tal.
De koniska hjulens kuggmodul m mätes på de yttre
delningscirk-larna dx och d2, fig. 397, och är dr = m - zr resp. d. = m • z2.
Stora kuggtal ge goda ingreppsförhållanden. Huvudsakligen
användas evolventkuggar med ingreppsvinkel 15° eller numera vanligen
685
